TPE 65-210/2 A-F-A-BAQE-JWB [99113897]
TPE 65-210/2 A-F-A-BAQE-JWB [99113897]
Não foi possível carregar a disponibilidade de recolha

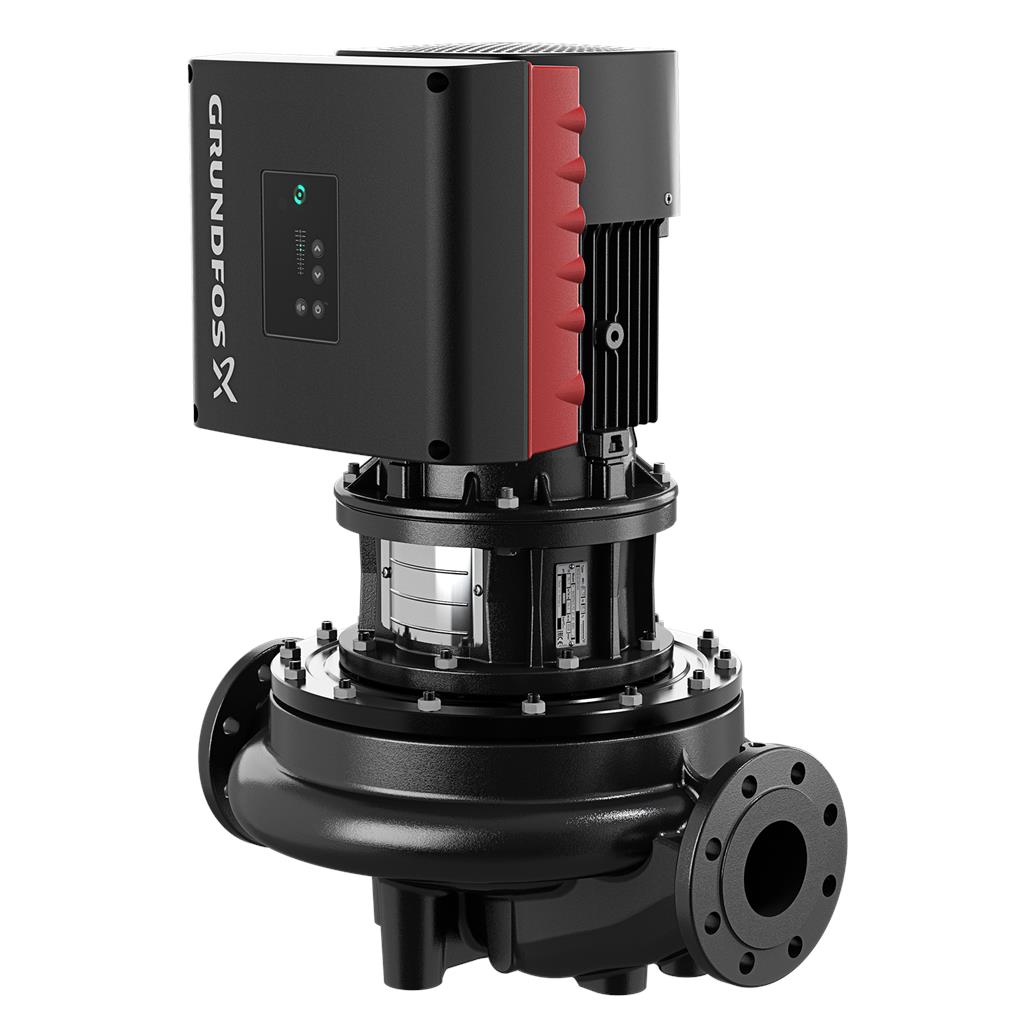

Bomba monocelular monobloco de voluta, com bocais de aspiração e de saída in-line de diâmetro idêntico. A bomba é concebida segundo o princípio de construção desmontável pela parte superior, ou seja, a cabeça da bomba (motor, cabeça da bomba e o impulsor) podem ser retirados para realização de manutenção ou assistência técnica, mantendo o corpo da bomba na tubagem. A bomba está equipada com um vedante de fole em borracha não equilibrado. O empanque cumpre os requisitos da norma DIN EN 12756. A ligação da tubagem é realizada através de flanges DIN PN 16 (EN 1092-2 e ISO 7005-2). A bomba está equipada com um motor síncrono auto-ventilado, de magneto permanente. A classificação de eficiência do motor é IE5, em conformidade com IEC 60034-30-2.
Specs Table
| Controls: | |
| Frequency converter: | Built-in |
| Liquid: | |
| Pumped liquid: | Water |
| Liquid temperature range: | 0 .. 120 °C |
| Selected liquid temperature: | 20 °C |
| Density: | 998.2 kg/m³ |

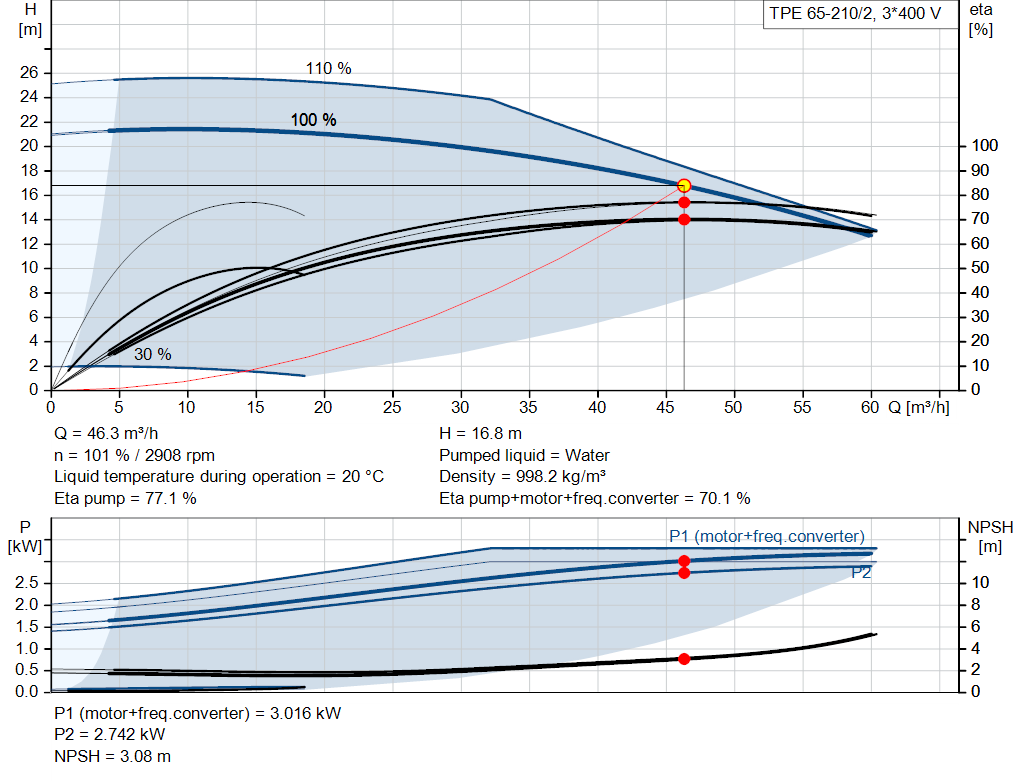

| Technical: | |
| Pump speed on which pump data are based: | 2910 rpm |
| Rated flow: | 46.3 m³/h |
| Rated head: | 16.8 m |
| Actual impeller diameter: | 127 mm |
| Primary shaft seal: | BAQE |
| Code for shaft seal: | BAQE |
| Curve tolerance: | ISO9906:2012 3B2 |
| Materials: | |
| Pump housing: | Cast iron |
| EN-GJL-250 | |
| ASTM class 35 | |
| Impeller: | Cast iron |
| EN-GJL-200 | |
| ASTM class 30 | |
| Installation: | |
| Range of ambient temperature: | -20 .. 50 °C |
| Maximum operating pressure: | 16 bar |
| Max pressure at stated temp: | 16 bar / 120 °C |
| Pipe connection standard: | EN 1092-2 |
| Type of connection: | DIN |
| Size of connection: | DN 65 |
| Pressure rating for connection: | PN 16 |

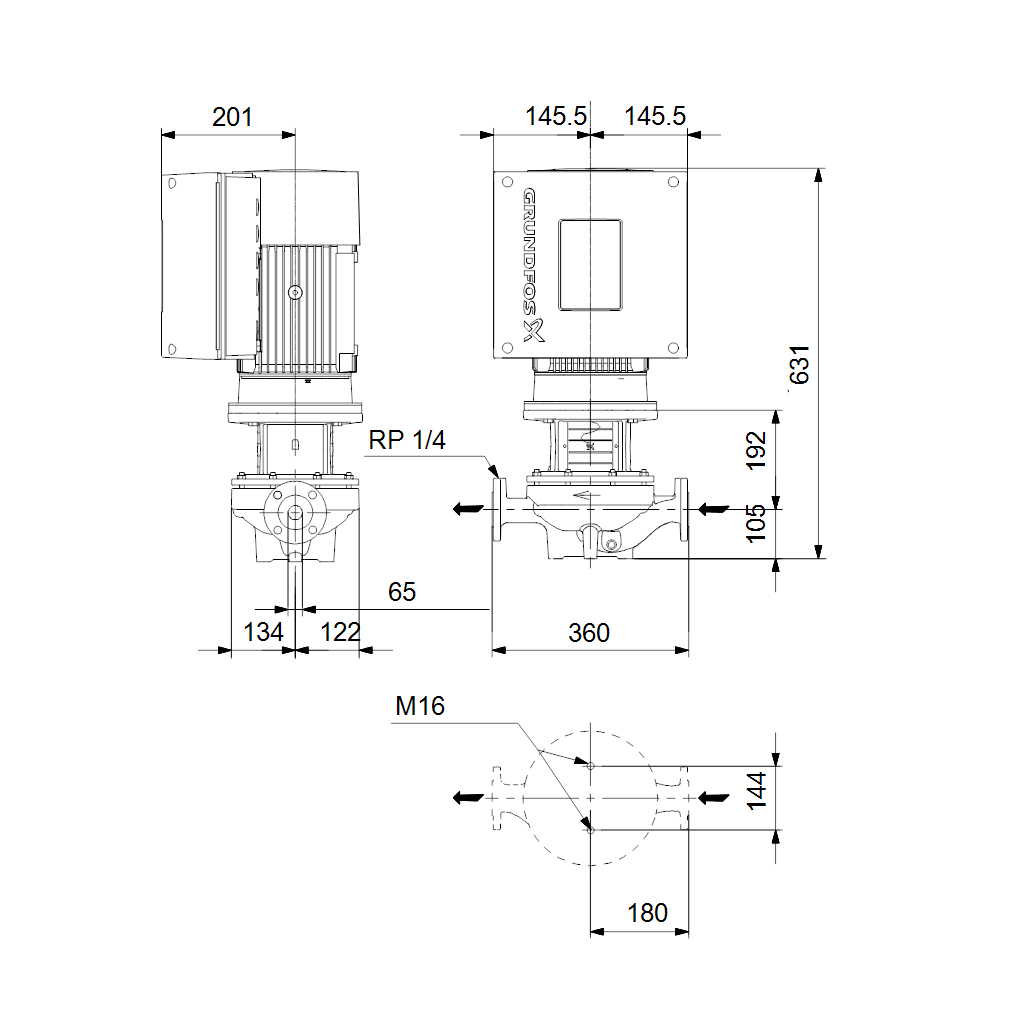

| Port-to-port length: | 360 mm |
| Flange size for motor: | FF215 |

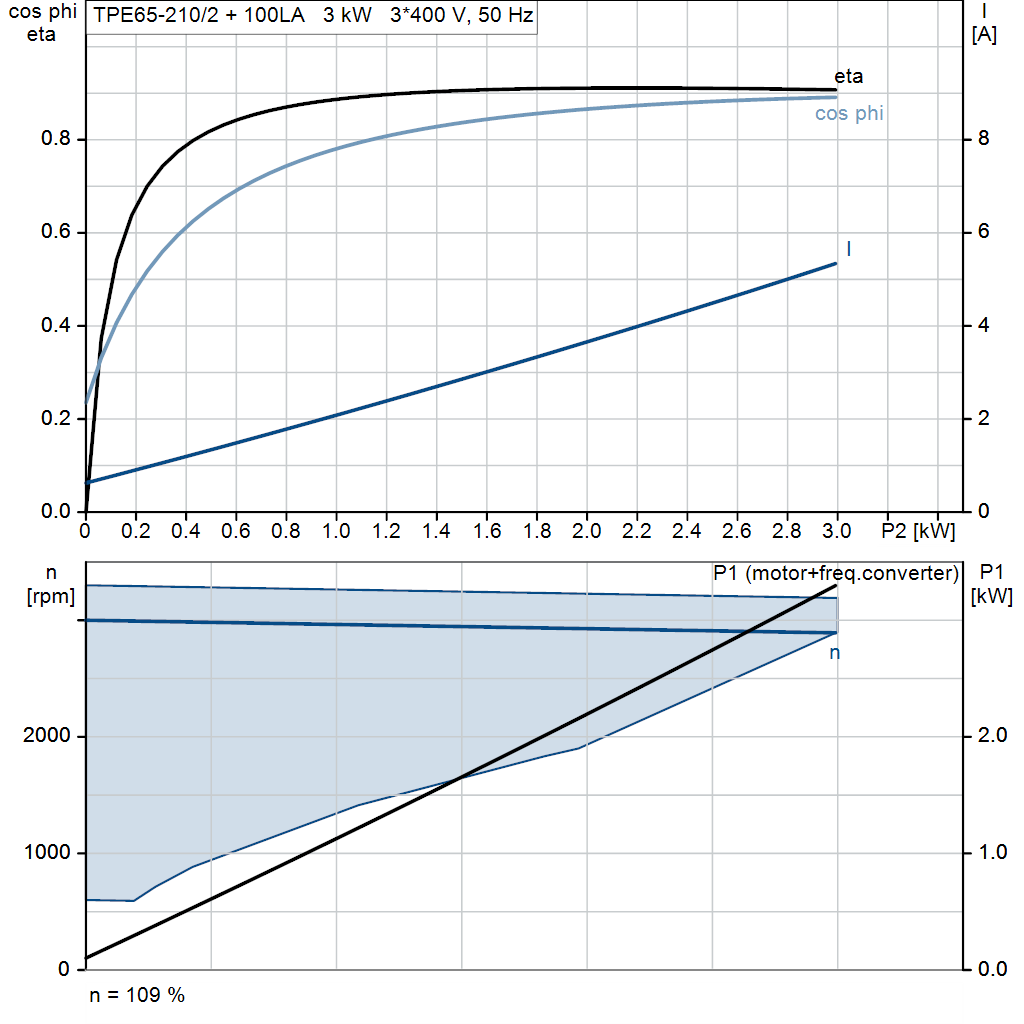

| Electrical data: | |
| Motor type: | 100LA |
| Rated power - P2: | 3 kW |
| Mains frequency: | 50 Hz |
| Rated voltage: | 3 x 380-500 V |
| Rated current: | 5.80-4.80 A |
| Cos phi - power factor: | 0.91-0.86 |
| Rated speed: | 360-4000 rpm |
| IE Efficiency class: | IE5 |
| Motor efficiency at full load: | 90.7 % |
| Number of poles: | 2 |
| Enclosure class (IEC 34-5): | IP55 |
| Insulation class (IEC 85): | F |
| Motor No: | 98971186 |
| Others: | |
| Minimum efficiency index, MEI ≥: | 0.70 |
| Net weight: | 60.2 kg |
| Gross weight: | 79 kg |
| Shipping volume: | 0.39 m³ |
