TPE 32-320/2 A-F-A-BAQE-IWB [98112556]
TPE 32-320/2 A-F-A-BAQE-IWB [98112556]
Não foi possível carregar a disponibilidade de recolha

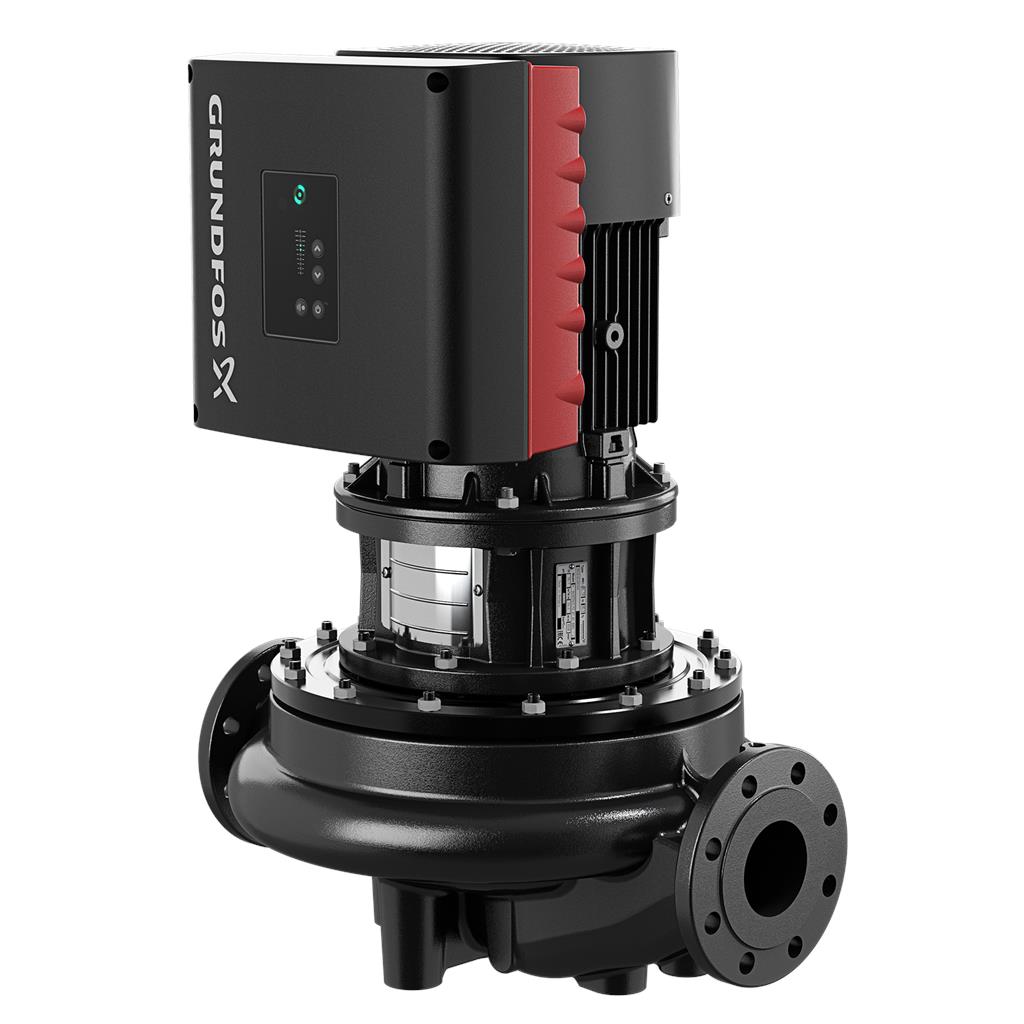

Bomba monocelular monobloco de voluta, com bocais de aspiração e de saída in-line de diâmetro idêntico. A bomba é concebida segundo o princípio de construção desmontável pela parte superior, ou seja, a cabeça da bomba (motor, cabeça da bomba e o impulsor) podem ser retirados para realização de manutenção ou assistência técnica, mantendo o corpo da bomba na tubagem. A bomba está equipada com um vedante de fole em borracha não equilibrado. O empanque cumpre os requisitos da norma DIN EN 12756. A ligação da tubagem é realizada através de flanges DIN PN 16 (EN 1092-2 e ISO 7005-2). A bomba está equipada com um motor síncrono auto-ventilado, de magneto permanente. A classificação de eficiência do motor é IE5, em conformidade com IEC 60034-30-2.
Specs Table
| Controlos: | |
| Frequency converter: | Built-in |
| Líquido: | |
| Líquido bombeado: | Água |
| Gama de temperatura do líquido: | 0 .. 120 °C |
| Temperatura do líquido durante operação: | 20 °C |
| Densidade: | 998.2 kg/m³ |

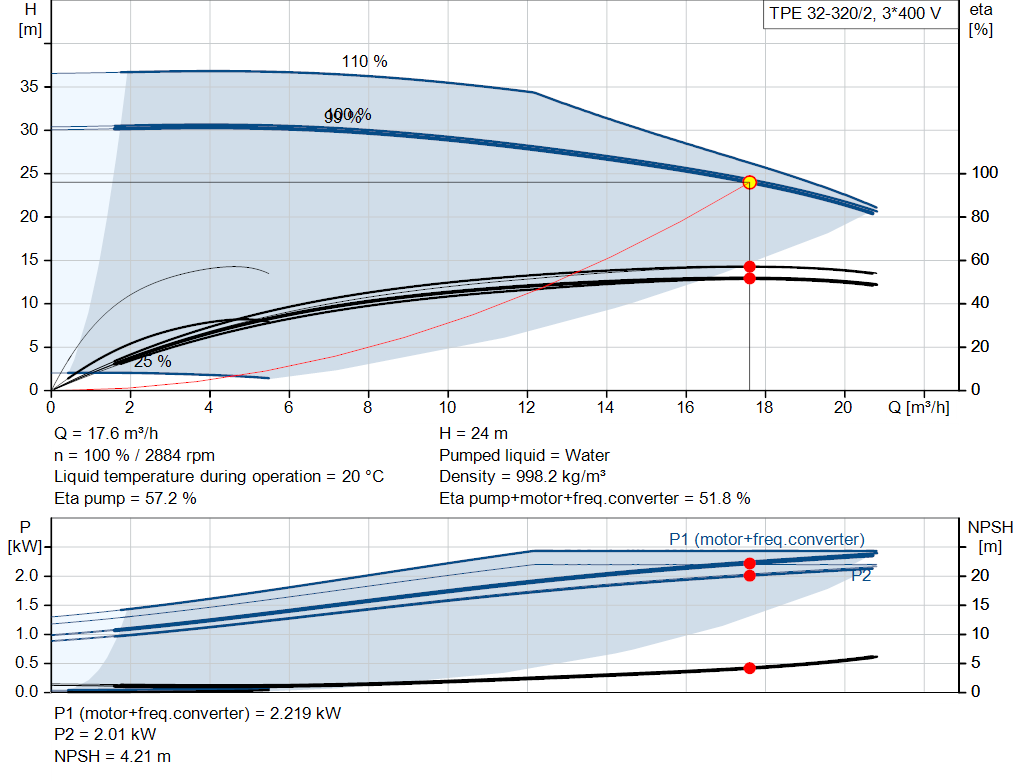

| Técnicos: | |
| Velocidade da bomba na qual se baseiam os dados da mesma: | 2900 rpm |
| Caudal nominal: | 17.6 m³/h |
| Cabeça cotada: | 24 m |
| Diâmetro efectivo do impulsor: | 155 mm |
| Empanque de veio primário: | BAQE |
| Código de empanque do veio: | BAQE |
| Curva de tolerância: | ISO9906:2012 3B2 |
| Materiais: | |
| Corpo da bomba: | Ferro fundido |
| Caixa da bomba: | EN-GJL-250 |
| Corpo da bomba: | ASTM class 35 |
| Impulsor: | Cast iron |
| EN-GJL-200 | |
| Qualidade do material do impulsor: | ASTM class 30 |
| Instalação: | |
| Gama de temperatura ambiente: | -20 .. 50 °C |
| Pressão máx. de funcionamento: | 16 bar |
| Pressão máx. à temp. indicada: | 16 bar / 120 °C |
| Conexão de tubo standard: | EN 1092-2 |
| Tipo de conexão: | DIN |
| Dimensão da conexão: | DN 32 |
| Nível de pressão para conexão: | PN 16 |

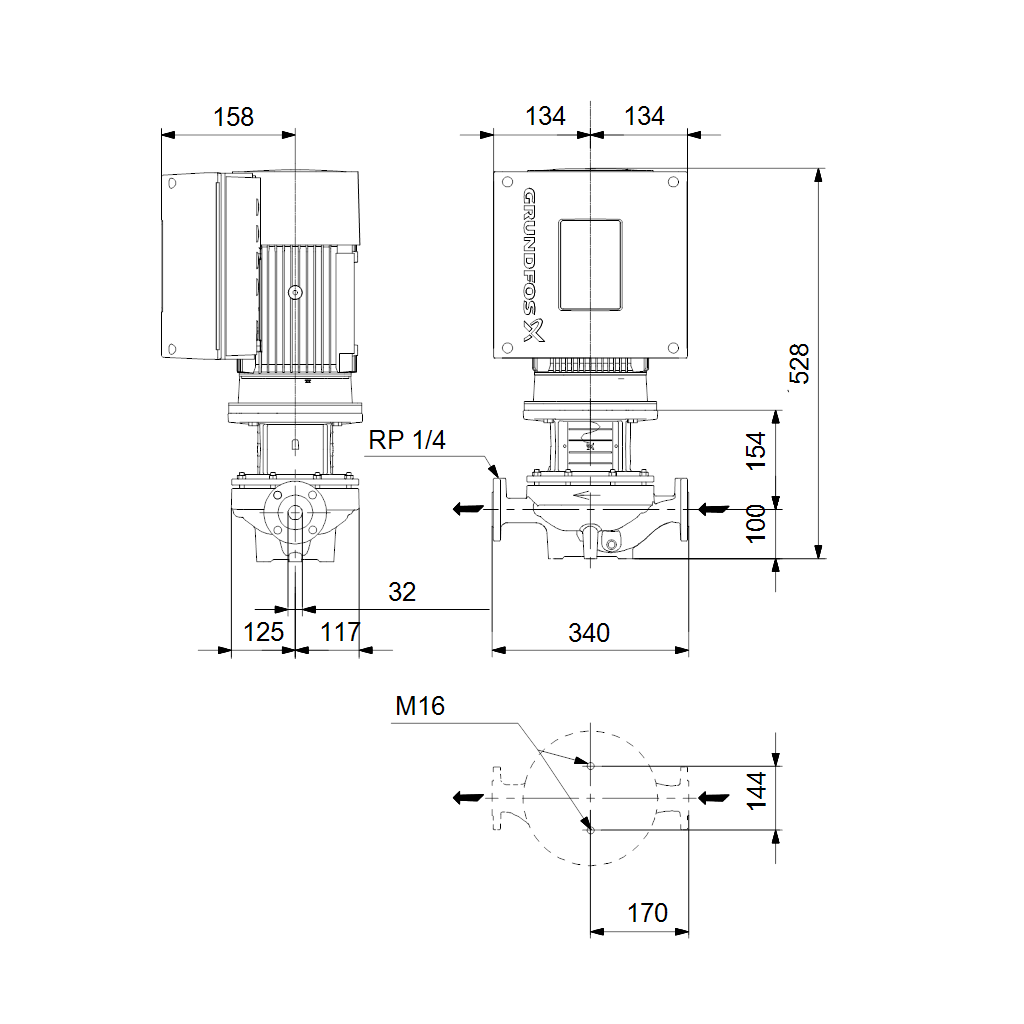

| Extensão porta a porta: | 340 mm |
| Dimensão de flange para motor: | FF165 |

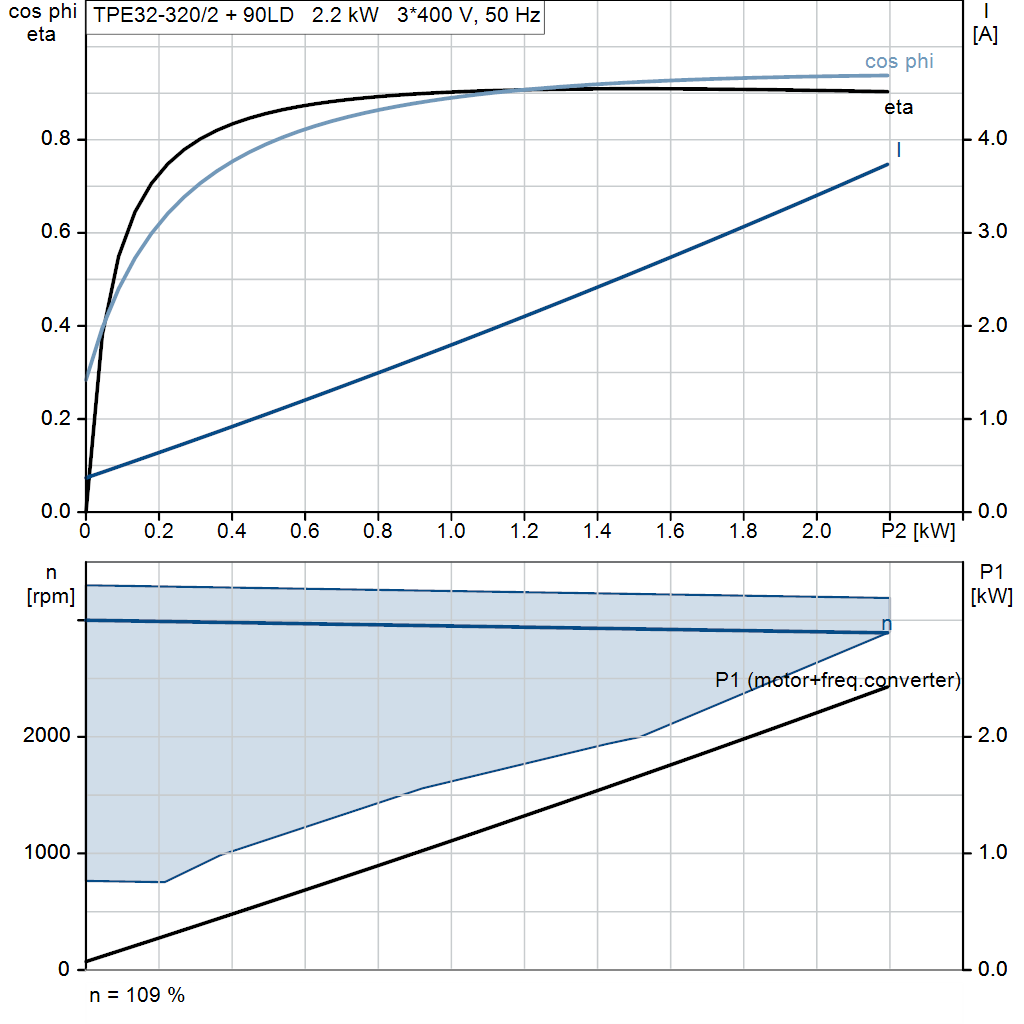

| Car. eléctricas: | |
| Tipo de motor: | 90LD |
| Potência nominal - P2: | 2.2 kW |
| Frequência da rede: | 50 Hz |
| Tensão nominal: | 3 x 380-500 V |
| Corrente nominal: | 4.15-3.4 A |
| Cos phi - factor de potência: | 0.93-0.87 |
| Velocidade nominal: | 360-4000 rpm |
| Classe de eficiência IE: | IE5 |
| Eficiência do motor com carga total: | 90.1 % |
| Número de pólos: | 2 |
| Classe de protecção (IEC 34-5): | IP55 |
| Classe de isolamento (IEC 85): | F |
| Motor n.º: | 98534624 |
| Outros: | |
| Índice de eficiência mínima, MEI: | 0.70 |
| Peso líquido: | 45.4 kg |
| Peso bruto: | 57 kg |
| Volume de expedição: | 0.217 m³ |
| Dinamarca VVS Nº: | 382611320 |
