TPD 32-250/2 A-F-A-BQQE-HW1 [96086710]
TPD 32-250/2 A-F-A-BQQE-HW1 [96086710]
Não foi possível carregar a disponibilidade de recolha

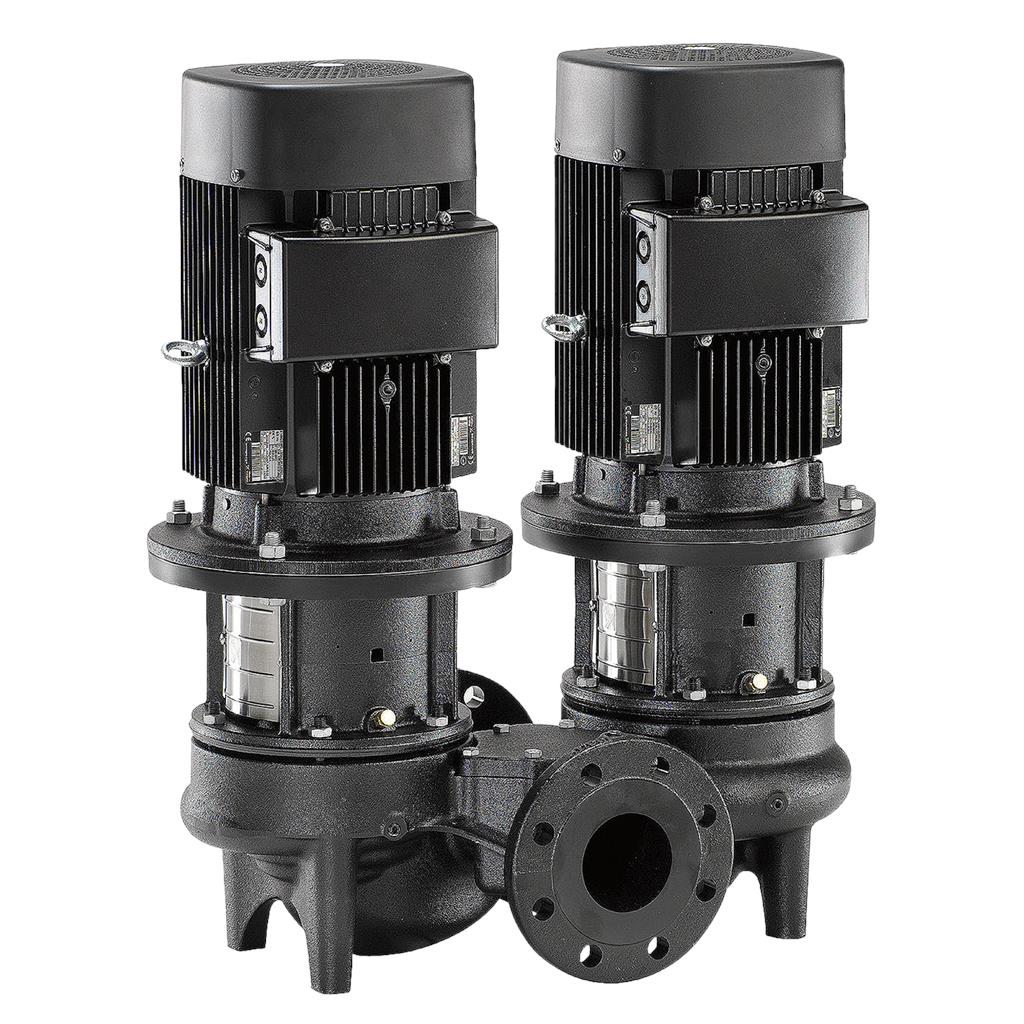

Bomba monocelular monobloco dupla de voluta, com bocais de aspiração e de saída in-line de diâmetro idêntico. A bomba dupla é concebida com duas cabeças de bomba paralelas. A bomba é concebida segundo o princípio de construção desmontável pela parte superior, ou seja, a cabeça da bomba (motor, cabeça da bomba e o impulsor) podem ser retirados para realização de manutenção ou assistência técnica, mantendo o corpo da bomba na tubagem. Cada cabeça de bomba está equipada com um vedante de fole em borracha não equilibrado. O empanque cumpre os requisitos da norma DIN EN 12756. A ligação da tubagem é realizada através de flanges DIN PN 16 (EN 1092-2 e ISO 7005-2). Cada cabeça de bomba está equipada com um motor assíncrono auto-ventilado de capacidade idêntica.
Specs Table
| Controlos: | |
| Frequency converter: | None |
| Líquido: | |
| Líquido bombeado: | Água |
| Gama de temperatura do líquido: | -25 .. 120 °C |
| Temperatura do líquido durante operação: | 20 °C |
| Densidade: | 998.2 kg/m³ |
| Técnicos: | |
| Velocidade da bomba na qual se baseiam os dados da mesma: | 2900 rpm |

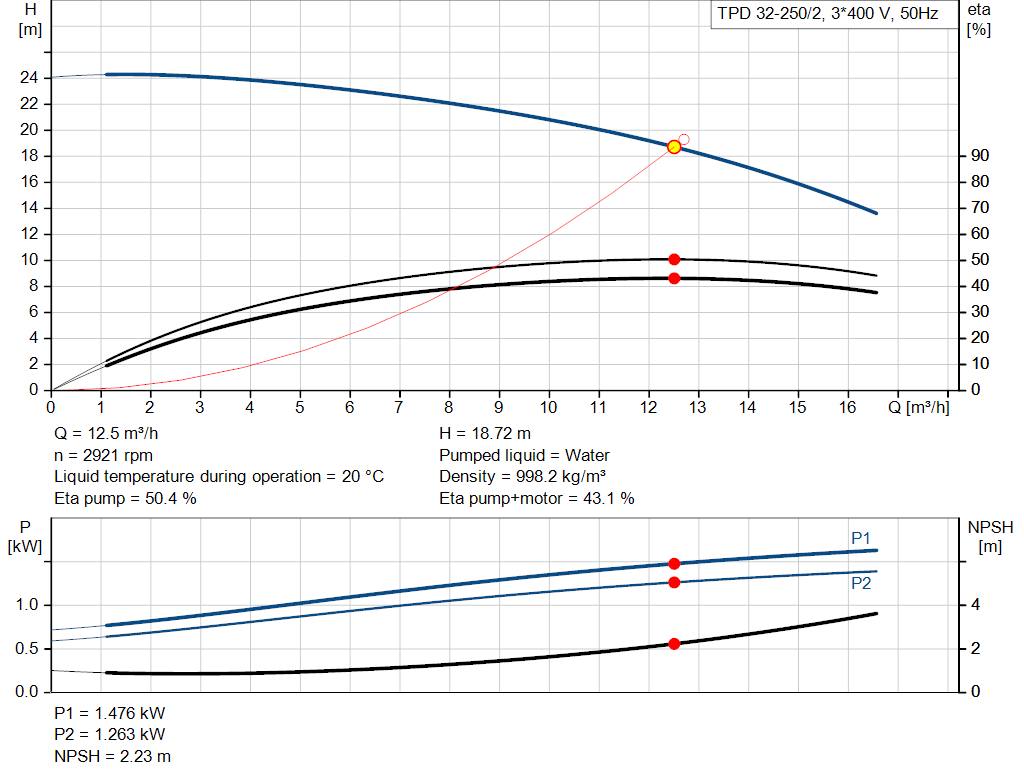

| Caudal nominal: | 12.7 m³/h |
| Cabeça cotada: | 19.3 m |
| Diâmetro efectivo do impulsor: | 140 mm |
| Empanque de veio primário: | BQQE |
| Código de empanque do veio: | BQQE |
| Curva de tolerância: | ISO9906:2012 3B2 |
| Materiais: | |
| Corpo da bomba: | Ferro fundido |
| Caixa da bomba: | EN-GJL-250 |
| Corpo da bomba: | ASTM class 35 |
| Impulsor: | Cast iron |
| EN-GJL-200 | |
| Qualidade do material do impulsor: | ASTM class 30 |
| Instalação: | |
| Gama de temperatura ambiente: | -30 .. 60 °C |
| Pressão máx. de funcionamento: | 16 bar |
| Pressão máx. à temp. indicada: | 16 bar / 120 °C |
| Conexão de tubo standard: | EN 1092-2 |
| Tipo de conexão: | DIN |
| Dimensão da conexão: | DN 32 |
| Nível de pressão para conexão: | PN 16 |

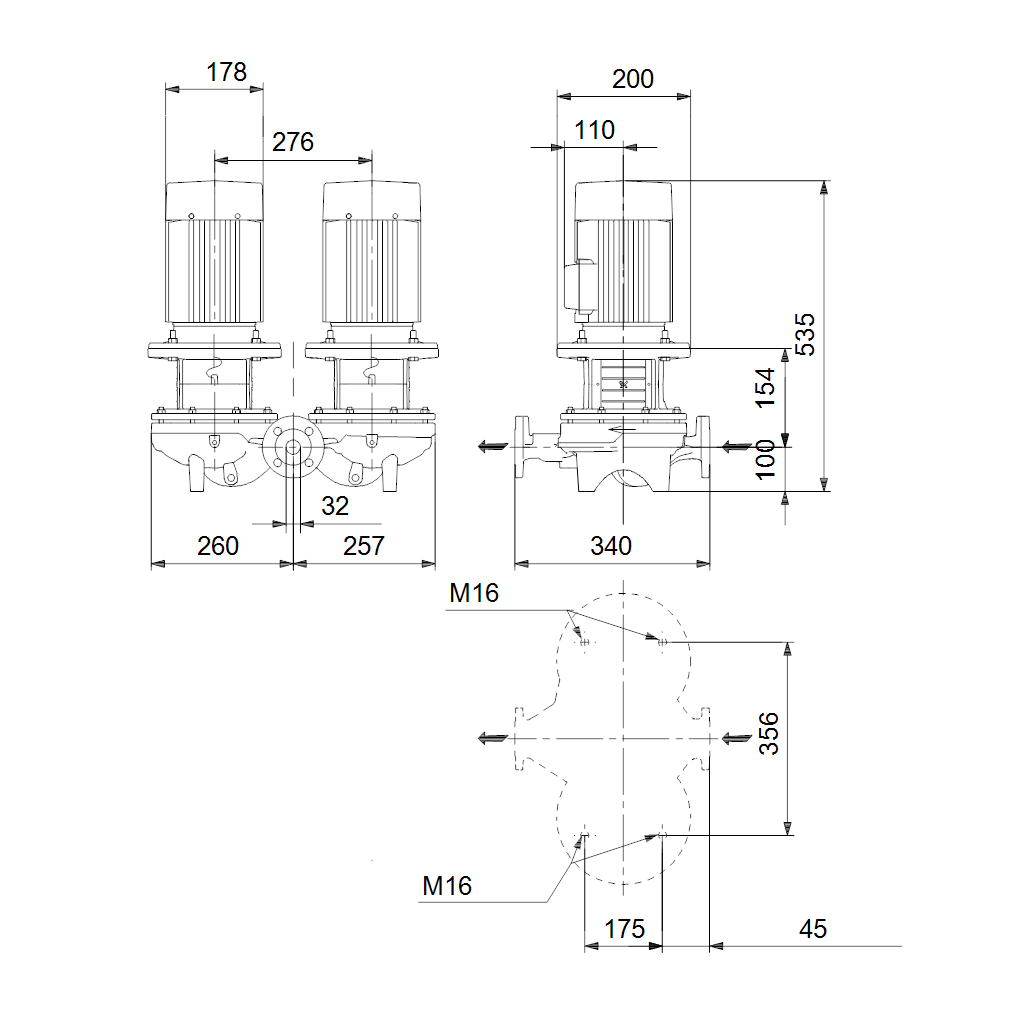

| Extensão porta a porta: | 340 mm |
| Dimensão de flange para motor: | FF165 |
| Car. eléctricas: | |
| Tipo de motor: | 90SD |
| Potência nominal - P2: | 1.5 kW |
| Frequência da rede: | 50 Hz |

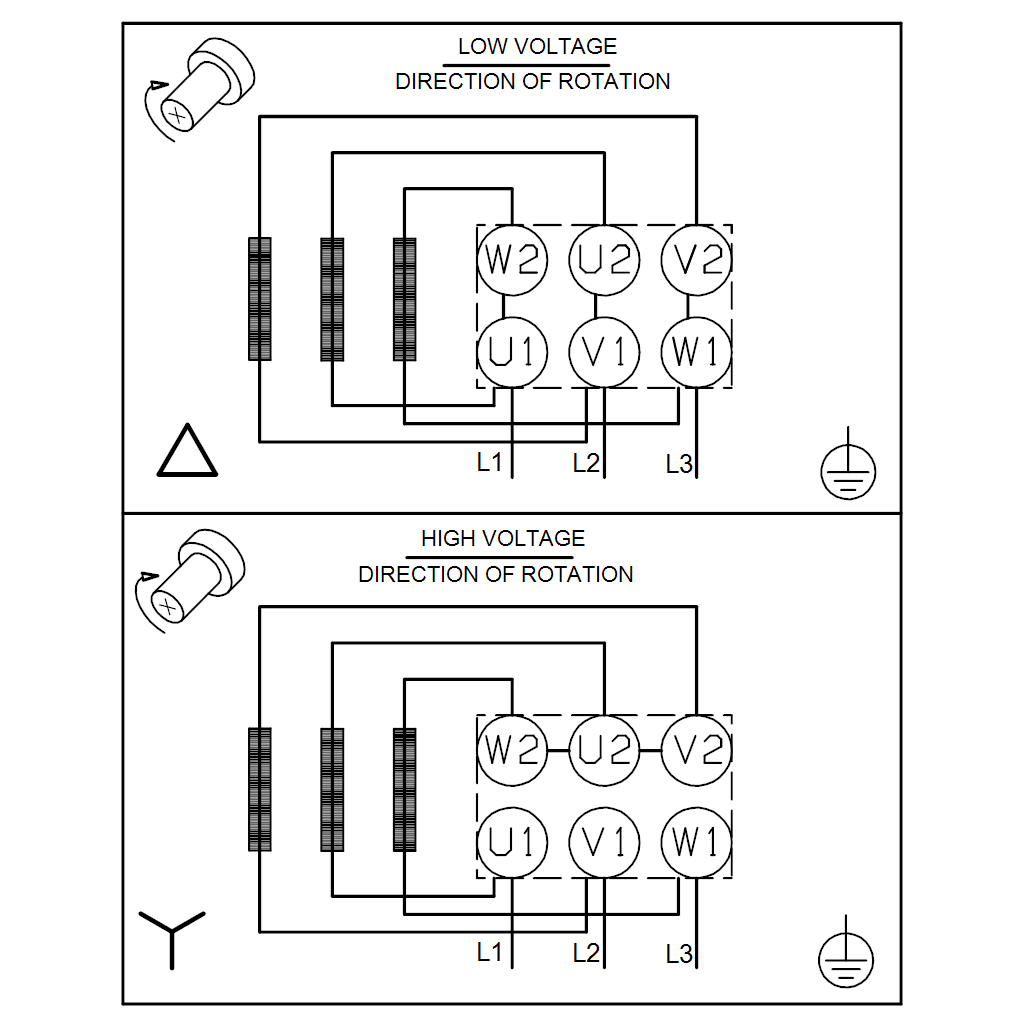

| Tensão nominal: | 3 x 220-240D/380-415Y V |
| Corrente nominal: | 5.70/3.30 A |
| Corrente de arranque: | 750-820 % |
| Velocidade nominal: | 2890-2910 rpm |
| Classe de eficiência IE: | IE3 |

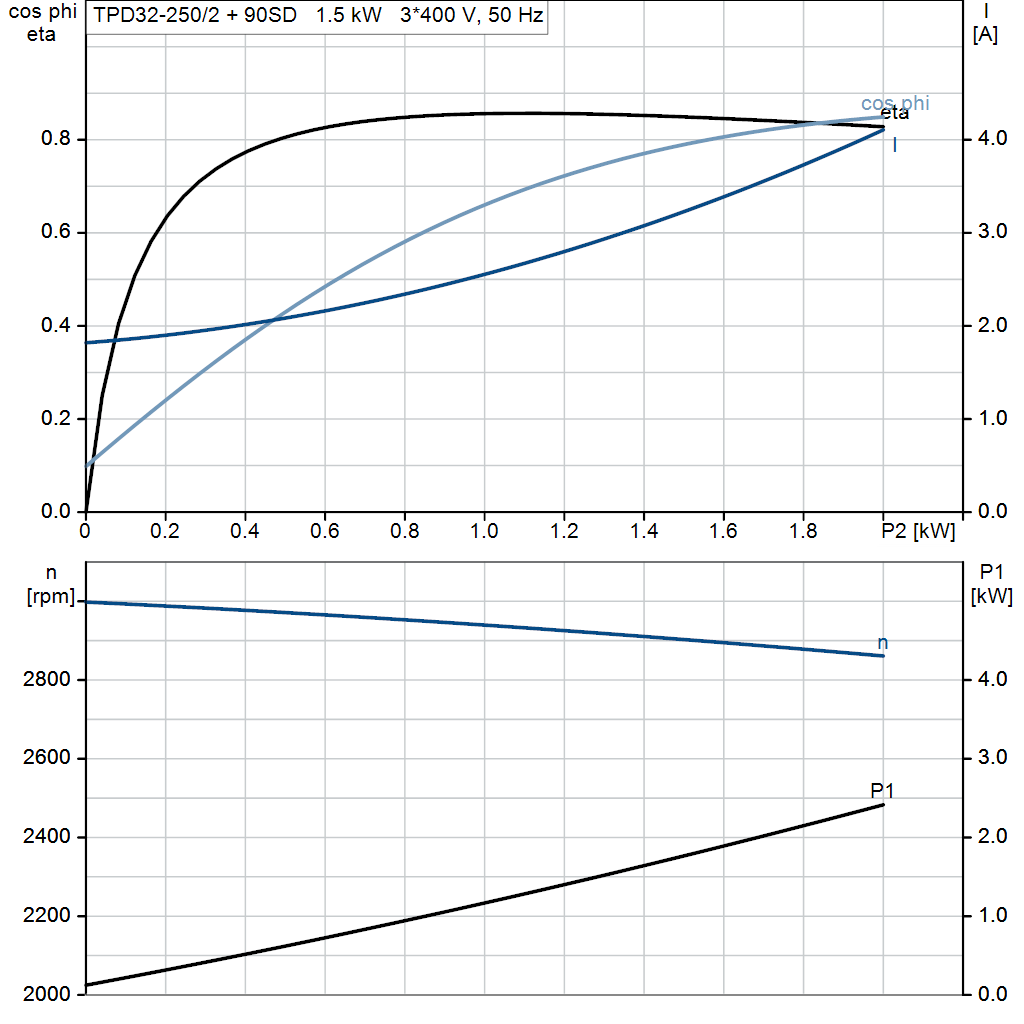

| Eficiência do motor com carga total: | 84.2 % |
| Eficiência do motor a 3/4 de carga: | 86.4-84.9 % |
| Eficiência do motor a 1/2 carga: | 86.0-83.0 % |
| Número de pólos: | 2 |
| Classe de protecção (IEC 34-5): | 55 Dust/Jetting |
| Classe de isolamento (IEC 85): | F |
| Motor n.º: | 99583820 |
| Outros: | |
| Índice de eficiência mínima, MEI: | 0.70 |
| Peso líquido: | 91.9 kg |
| Peso bruto: | 116 kg |
| Volume de expedição: | 0.683 m³ |
| País de origem: | HU |
| Nº taxa aduaneira: | 84137065 |
