NK 80-160/146 AA2F2AESBAQEHW3 [97831698]
NK 80-160/146 AA2F2AESBAQEHW3 [97831698]
Não foi possível carregar a disponibilidade de recolha

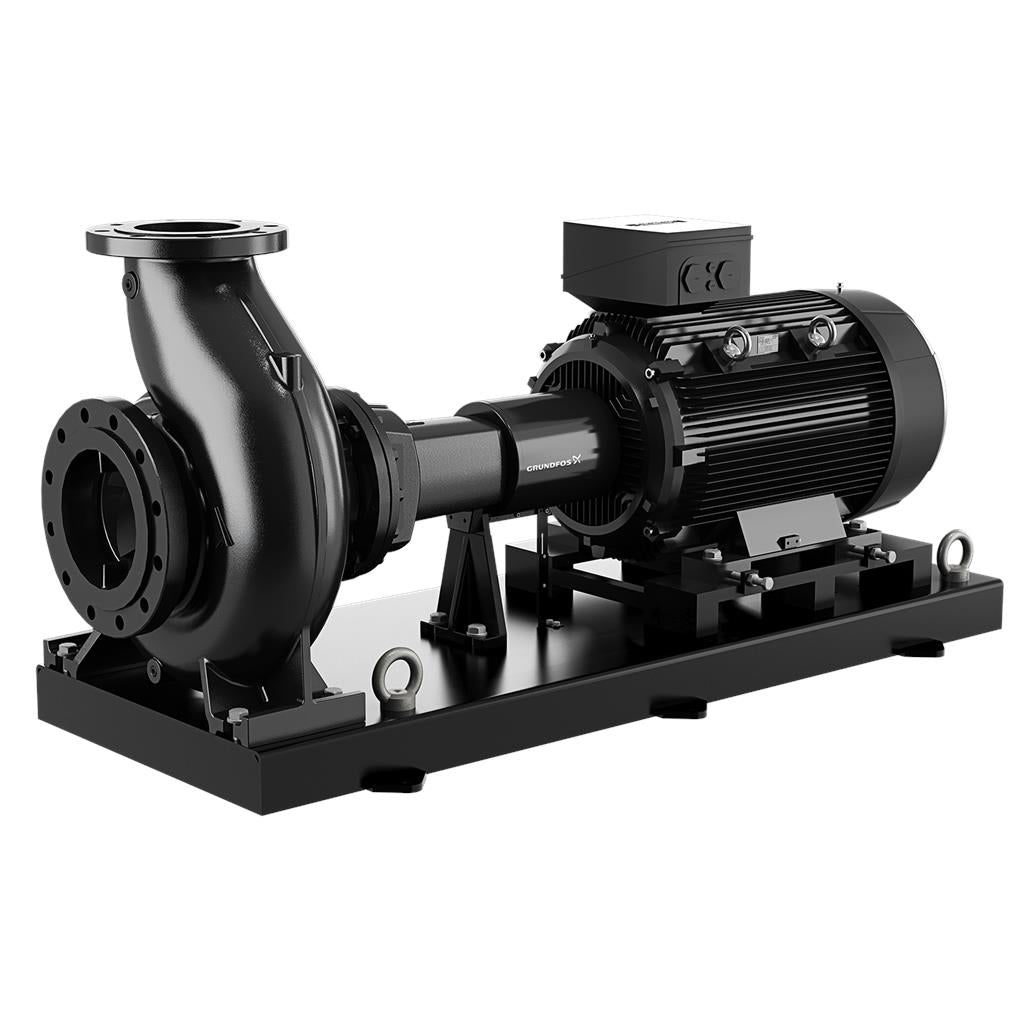

Bomba centrífuga de voluta, monocelular não auto-ferrante, em conformidade com ISO 5199, de dimensões e rendimento nominal em conformidade com EN 733. As flanges são PN 16 de dimensões em conformidade com EN 1092-2. A bomba tem um orifício de aspiração axial, um bocal de saída radial e um veio horizontal. Foi concebida segundo o princípio de construção desmontável pela parte traseira, que permite a remoção do acoplamento, da caixa de rolamentos e do impulsor sem causar interferências no motor, no corpo da bomba ou na tubagem. O vedante de fole em borracha não equilibrado cumpre os requisitos da norma DIN EN 12756. A bomba está equipada com um motor assíncrono auto-ventilado, montado numa base. A bomba e o motor estão montados numa base comum.
Specs Table
| Controls: | |
| Frequency converter: | None |
| Pressure sensor: | N |
| Liquid: | |
| Pumped liquid: | Water |
| Liquid temperature range: | 0 .. 120 °C |
| Selected liquid temperature: | 20 °C |
| Density: | 998.2 kg/m³ |
| Technical: | |

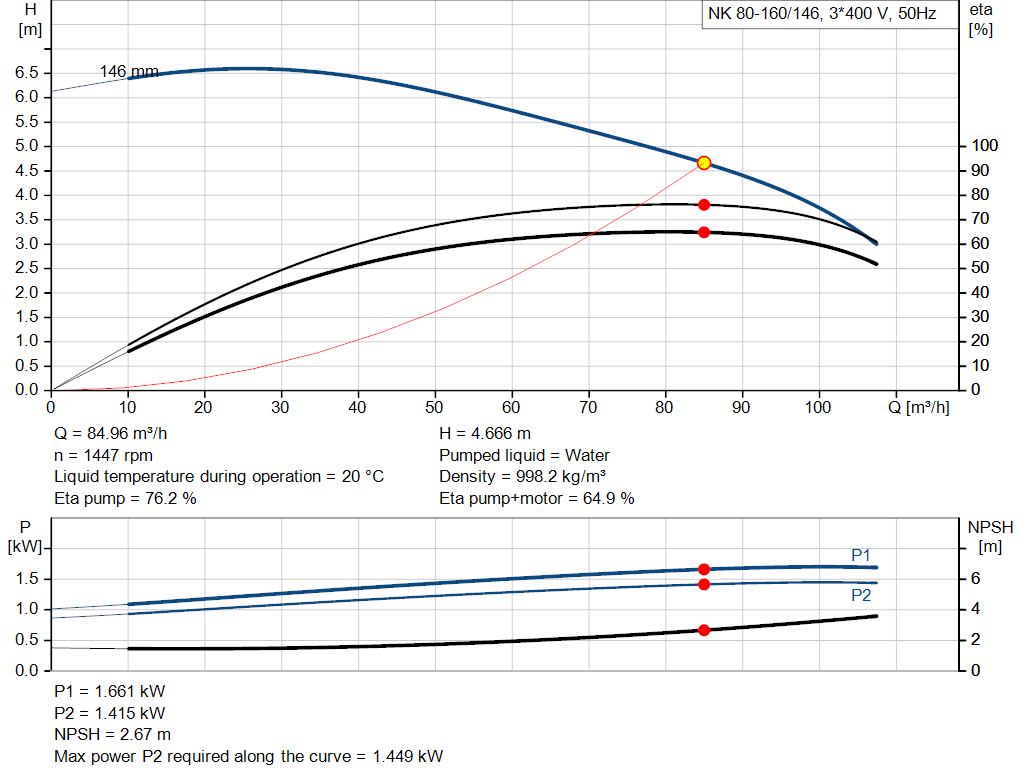

| Pump speed on which pump data are based: | 1445 rpm |
| Rated flow: | 85.01 m³/h |
| Pump with motor (Yes/No): | Y |
| Rated head: | 4.668 m |
| Actual impeller diameter: | 146 mm |
| Nominal impeller diameter: | 160 |
| Primary shaft seal: | BAQE |
| Code for shaft seal: | BAQE |
| Mechanical seal type: | Single |
| Curve tolerance: | ISO9906:2012 3B2 |
| Bearing design: | Standard |
| Materials: | |
| Pump housing: | Cast iron |
| EN-GJL-250 | |
| ASTM class 35 | |
| Wear ring: | Brass |
| Impeller: | Cast iron |
| EN-GJL-200 | |
| ASTM class 30 | |
| Internal pump house coating: | CED |
| Shaft: | Stainless steel |
| EN 1.4301 | |
| AISI 304 | |

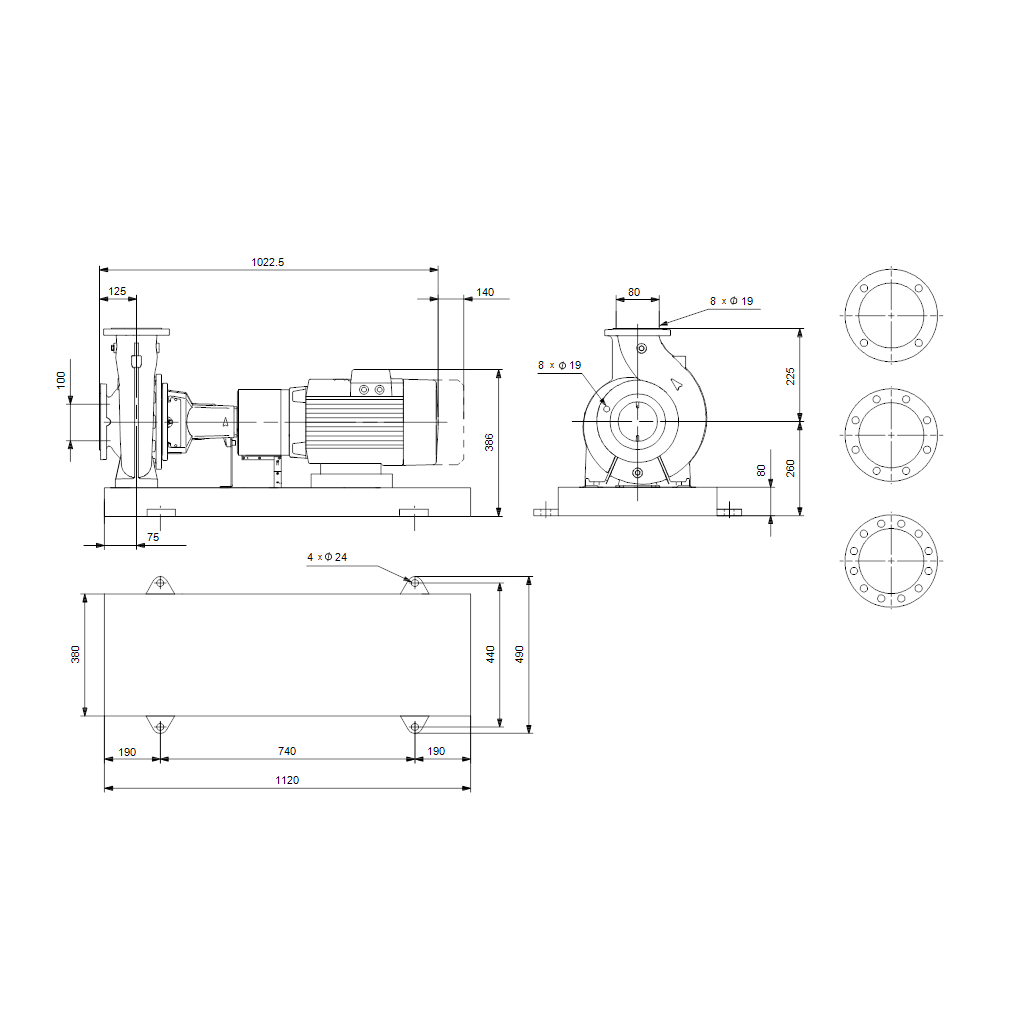

| Installation: | |
| Maximum ambient temperature: | 55 °C |
| Maximum operating pressure: | 16 bar |
| Pipe connection standard: | EN 1092-2 |
| Type of inlet connection: | DIN |
| Type of outlet connection: | DIN |
| Size of inlet connection: | DN 100 |
| Size of outlet connection: | DN 80 |
| Pressure rating for connection: | PN 16 |
| Coupling type: | Flexible w/spacer |
| Base frame design: | EN/ISO |
| Code for base frame: | 5 |
| Grouting (Yes/No): | N |

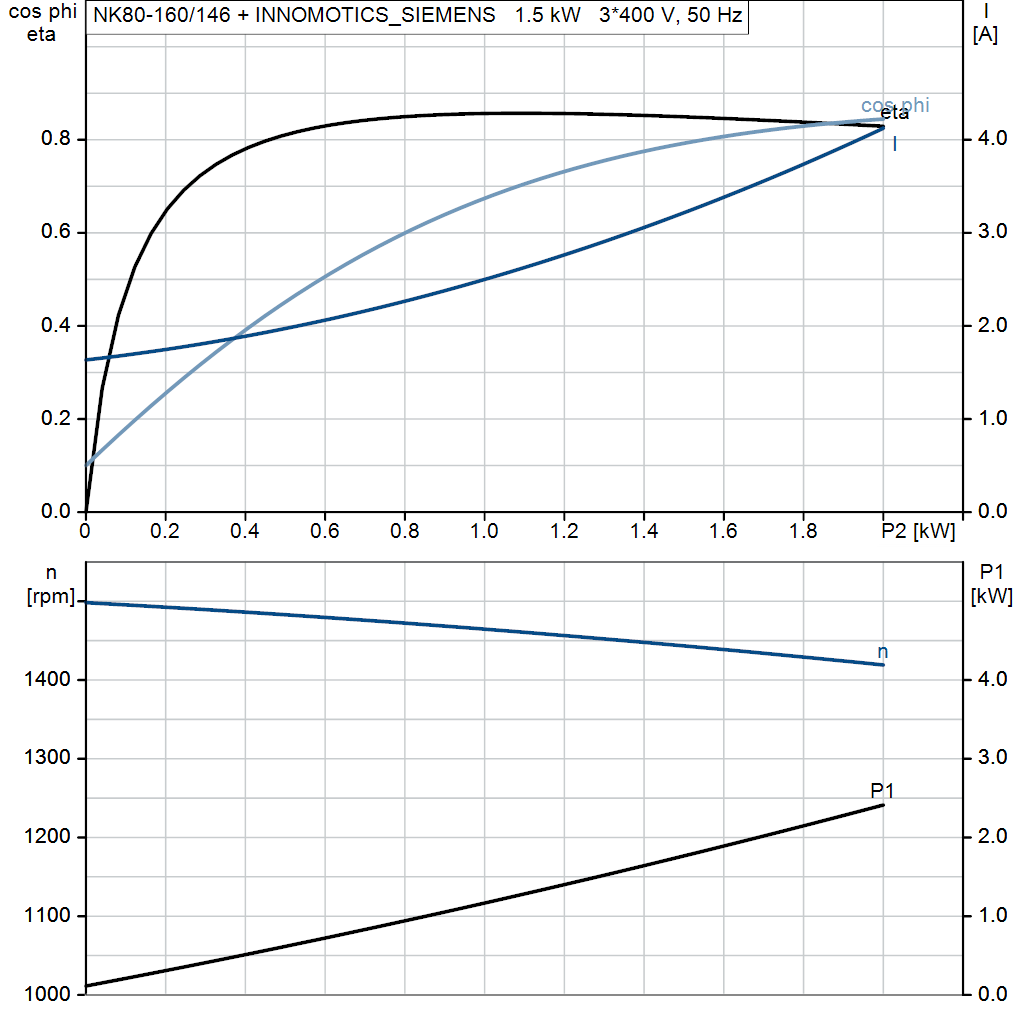

| Electrical data: | |
| Motor type: | INNOMOTICS_SIEMENS |
| Rated power - P2: | 1.5 kW |
| Mains frequency: | 50 Hz |

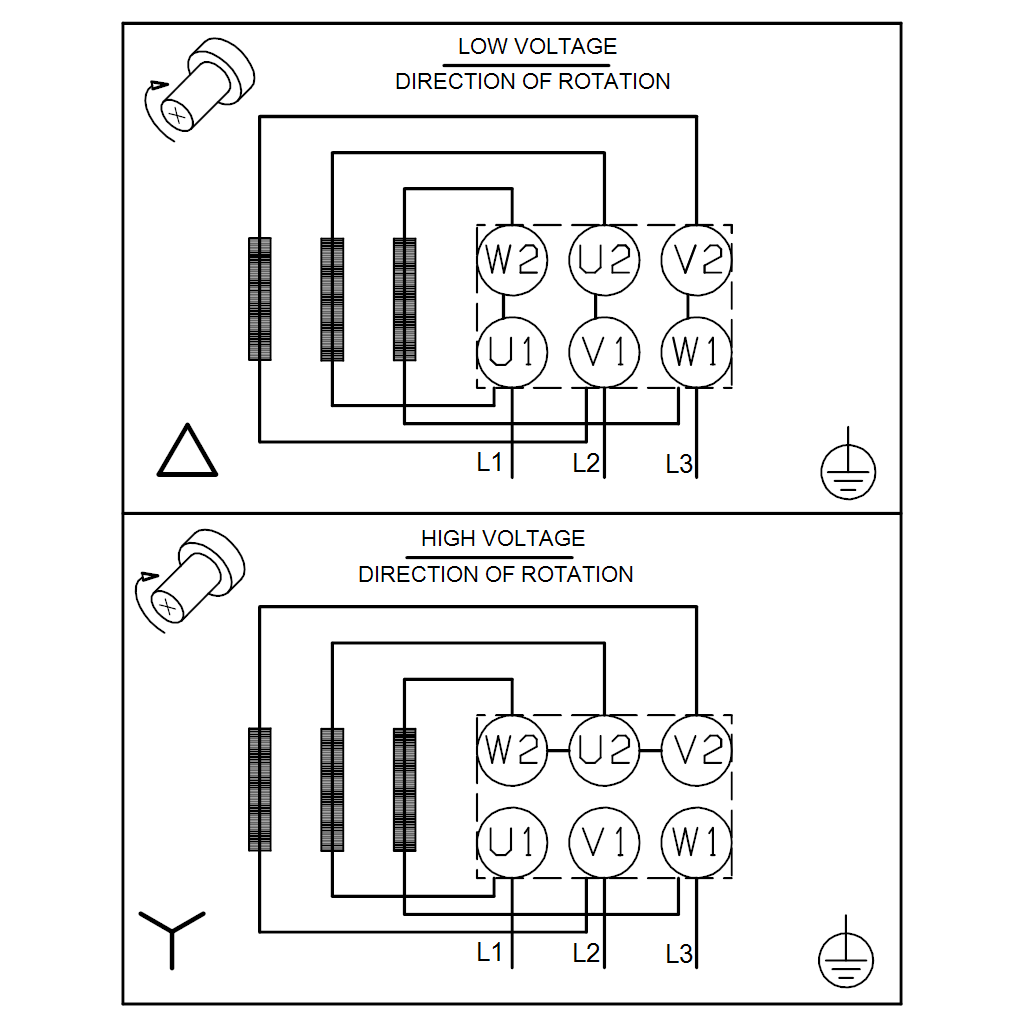

| Rated voltage: | 3 x 220-240D/380-420Y V |
| Rated current: | 5.5/3.15 A |
| Starting current: | 730 % |
| Cos phi - power factor: | 0.8 |
| Rated speed: | 1445 rpm |
| IE efficiency: | IE3 85,3% |
| IE Efficiency class: | IE3 |
| Motor efficiency at full load: | 85.3 % |
| Motor efficiency at 3/4 load: | 86 % |
| Motor efficiency at 1/2 load: | 85.2 % |
| Number of poles: | 4 |
| Enclosure class (IEC 34-5): | IP55 |
| Insulation class (IEC 85): | F |
| Motor No: | 98957730 |
| Bearing insulation type N-end: | N |
| Others: | |
| Minimum efficiency index, MEI ≥: | 0.70 |
| Net weight: | 142 kg |
| Gross weight: | 163 kg |
| Shipping volume: | 0.44 m³ |
| Country of origin: | HU |
| Custom tariff no.: | 84137059 |
| Language on pump nameplate: | GB |
