NB 40-315/305 AAF2AESBAQEKW3 [97839414]
NB 40-315/305 AAF2AESBAQEKW3 [97839414]
Não foi possível carregar a disponibilidade de recolha

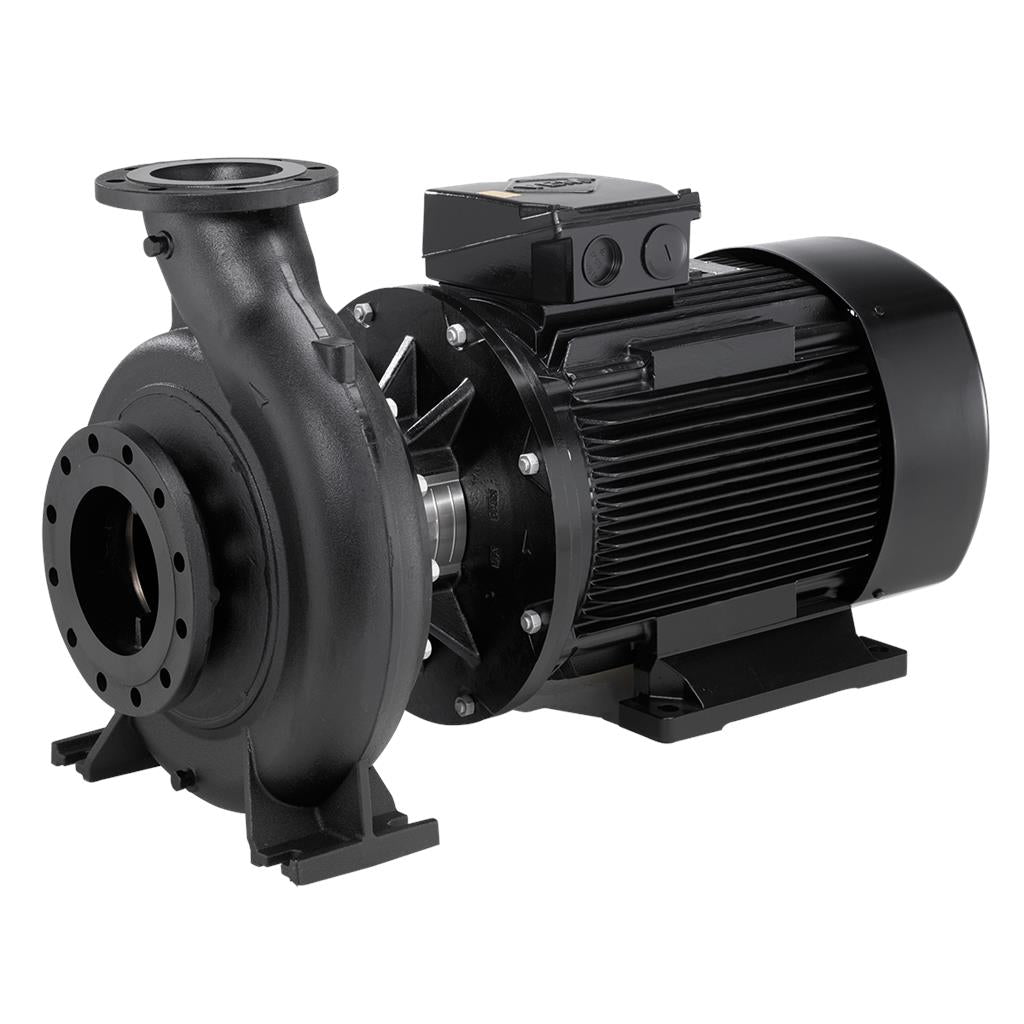

Bomba centrífuga de voluta, monocelular não auto-ferrante, em conformidade com ISO 5199, de dimensões e rendimento nominal em conformidade com EN 733 (10 bar). As flanges são PN 16 de dimensões em conformidade com EN 1092-2. A bomba possui um orifício de aspiração axial, um orifício de saída radial, um veio horizontal e foi concebida segundo o princípio de construção desmontável pela parte traseira, permitindo a remoção do motor, do acoplamento do motor, da cobertura e do impulsor, sem causar interferências no corpo da bomba ou na tubagem. O vedante de fole em borracha não equilibrado cumpre os requisitos da norma DIN EN 12756. A bomba é de acoplamento fechado ou tipo monobloco com um motor assíncrono auto-ventilado.
Specs Table
| Controls: | |
| Frequency converter: | None |
| Pressure sensor: | N |
| Liquid: | |
| Pumped liquid: | Water |
| Liquid temperature range: | 0 .. 120 °C |
| Selected liquid temperature: | 20 °C |
| Density: | 998.2 kg/m³ |

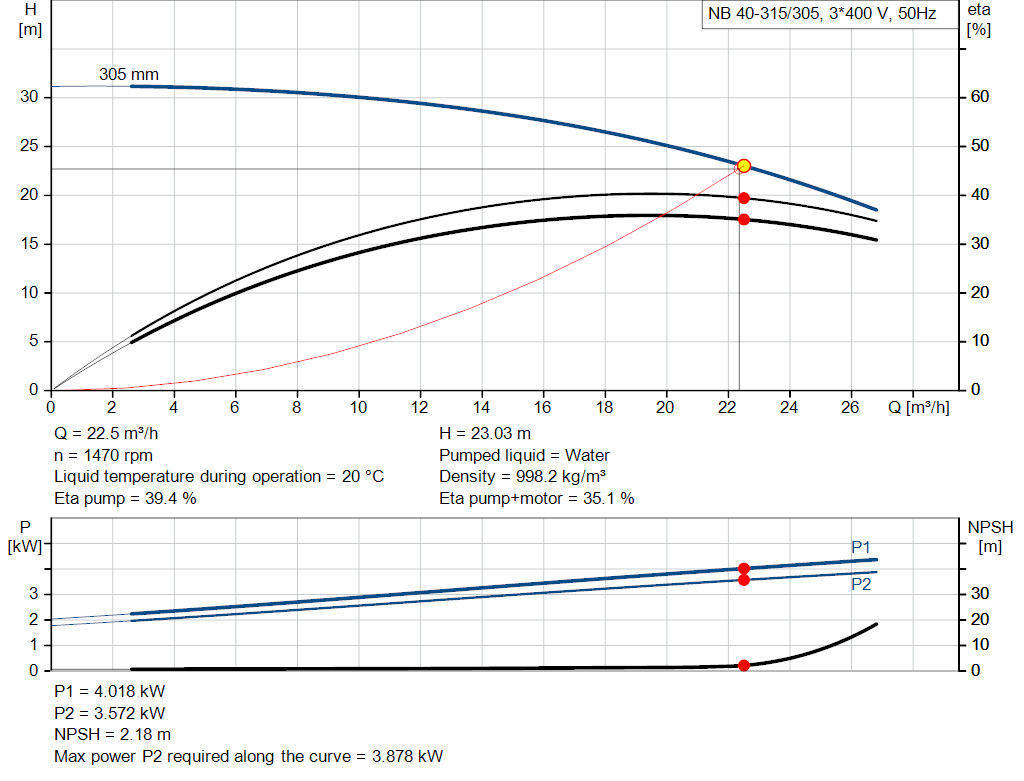

| Technical: | |
| Pump speed on which pump data are based: | 1460 rpm |
| Rated flow: | 22.35 m³/h |
| Rated head: | 22.71 m |
| Actual impeller diameter: | 305 mm |
| Nominal impeller diameter: | 315 |
| Shaft seal arrangement: | Single |
| Primary shaft seal: | BAQE |
| Code for shaft seal: | BAQE |
| Curve tolerance: | ISO9906:2012 3B2 |
| Bearing design: | Standard |
| Materials: | |
| Pump housing: | Cast iron |
| EN-GJL-250 | |
| ASTM class 35 | |
| Wear ring: | Brass |
| Impeller: | Cast iron |
| EN-GJL-200 | |
| ASTM class 30 | |
| Internal pump house coating: | CED |
| Shaft: | Stainless steel |
| EN 1.4301 | |
| AISI 304 | |
| Installation: | |
| Maximum ambient temperature: | 55 °C |
| Maximum operating pressure: | 16 bar |
| Pipe connection standard: | EN 1092-2 |
| Size of inlet connection: | DN 65 |
| Size of outlet connection: | DN 40 |
| Pressure rating for connection: | PN 16 |
| Bearing lubrication: | Grease |
| Pump housing with feet (Yes/No): | Yes |
| Support block (Yes/No): | N |

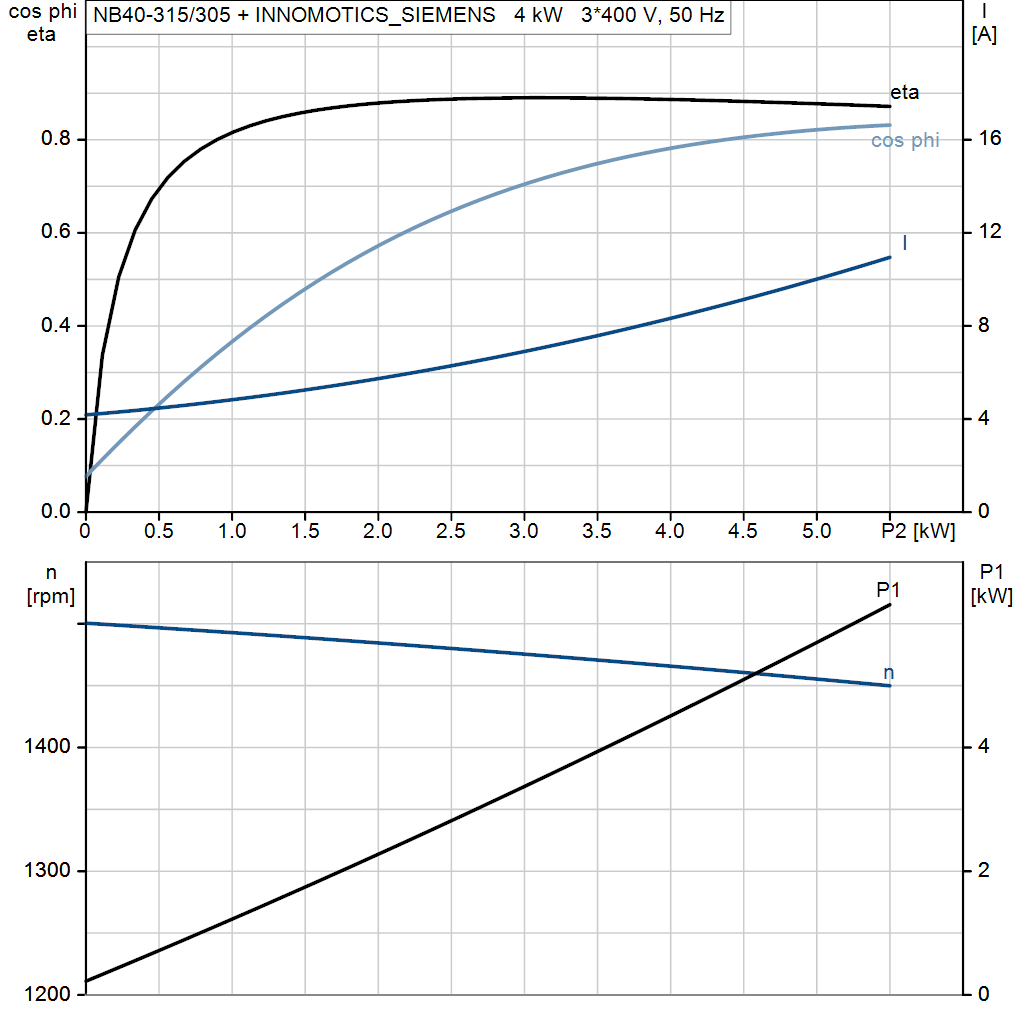

| Electrical data: | |
| Motor type: | INNOMOTICS_SIEMENS |
| Rated power - P2: | 4 kW |
| Mains frequency: | 50 Hz |
| Rated voltage: | 3 x 380-420D/660-725Y V |
| Rated current: | 7.9/4.6 A |
| Starting current: | 710 % |
| Cos phi - power factor: | 0.82 |
| Rated speed: | 1460 rpm |
| IE efficiency: | IE3 88,6% |
| IE Efficiency class: | IE3 |
| Motor efficiency at full load: | 88.6 % |
| Motor efficiency at 3/4 load: | 89.2 % |
| Motor efficiency at 1/2 load: | 88.6 % |
| Number of poles: | 4 |
| Enclosure class (IEC 34-5): | IP55 |
| Insulation class (IEC 85): | F |
| Motor No: | 83V15213 |
| Bearing insulation type N-end: | N |
| Others: | |
| Minimum efficiency index, MEI ≥: | 0.64 |
| Net weight: | 120 kg |
| Gross weight: | 137 kg |
| Shipping volume: | 0.315 m³ |
| Country of origin: | HU |
| Custom tariff no.: | 84137051 |
| Language on pump nameplate: | GB |
