DWK.O.13.150.75.5.0D.R [96922739]
DWK.O.13.150.75.5.0D.R [96922739]
Não foi possível carregar a disponibilidade de recolha

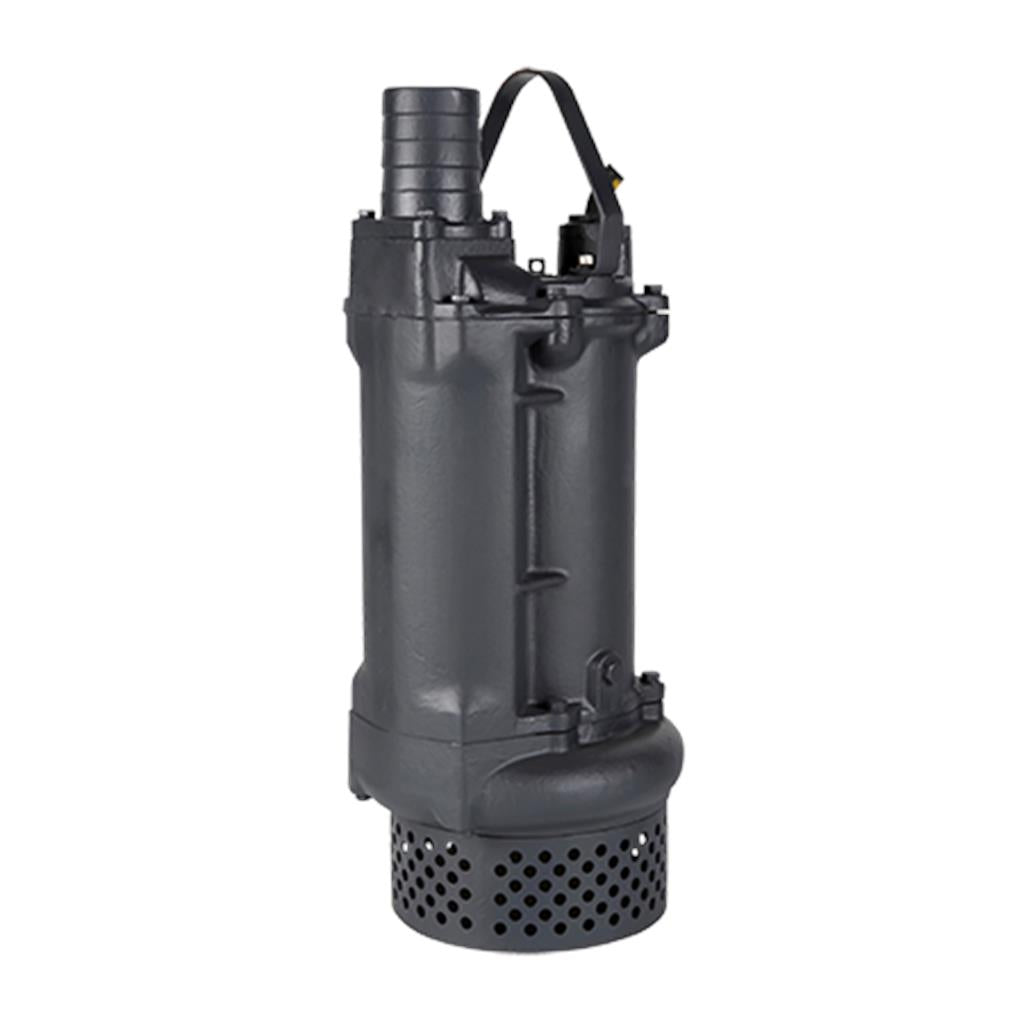

Bomba submersível para construção civil
A bomba DWK Grundfos é uma bomba submersível para aplicações de drenagem.
A bomba é adequada ao bombeamento de
|
A concepção compacta torna a bomba adequada tanto para uma instalação temporária como permanente.
A bomba é em ferro fundido, com um orifício de descarga vertical e um motor trifásico submersível integrado, totalmente blindado, com a classe de isolamento F (155°C).
A bomba possui um porta-aspersor, um empanque mecânico duplo e um impulsor do tipo semi-aberto em aço inoxidável cromado para a manutenção do rendimento.
A bomba está equipada com um sensor de temperatura bimetálico para protecção do motor em caso de sobreaquecimento.
A bomba está equipada com um filtro de aspiração, uma pega de elevação e um cabo de 10 m.
A bomba está equipada com um lado de descarga com um acoplamento de tubos.
Specs Table
| Controls: | |
| Water-in-oil sensor: | without water-in-oil sensor |
| Seal sensor: | Y |
| Liquid: | |
| Liquid temperature range: | 0 .. 40 °C |
| Selected liquid temperature: | 20 °C |
| Density: | 998.2 kg/m³ |
| Technical: | |

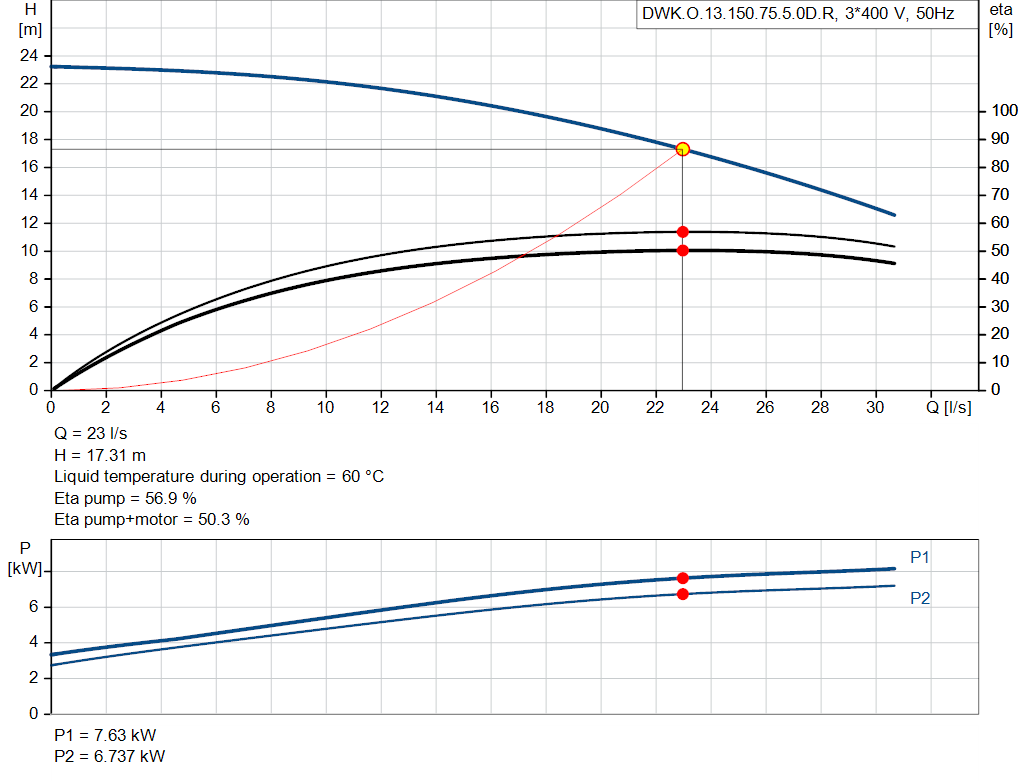

| Rated flow: | 23 l/s |
| Maximum flow: | 26.5 l/s |
| Rated head: | 17.3 m |
| Actual impeller diameter: | 154 mm |
| Type of impeller: | Open impeller |
| Max. Particle: | 13 mm |
| Max. hydraulic efficiency: | 57 % |
| Curve tolerance: | NONE |
| Materials: | |
| Pump housing: | Cast iron |
| EN 1561 EN-GJL-200 | |
| Impeller: | HI-Chrome |
| Motor house: | Cast iron |
| EN 1561 EN-GJL-250 | |
| ASTM A48 35B | |
| Shaft seal: | SIC |
| Secondary shaft seal: | CERAMIC-CARBON |
| Installation: | |
| Range of ambient temperature: | 0 .. 40 °C |
| Maximum operating pressure: | 5.7 bar |
| Type of outlet connection: | Hose |
| Size of outlet connection: | DN 150 |
| Pressure rating for outlet connection: | PN 10 |
| Maximum installation depth: | 25 m |
| Electrical data: | |
| Power input P1: | 8.494 kW |
| Rated power - P2: | 7.5 kW |
| Mains frequency: | 50 Hz |
| Rated voltage: | 3 x 380-415 V |
| Voltage tolerance: | +5/-5 % |
| Max starts per hour: | 30 |
| Rated current: | 14.1 A |
| Rated current at 3/4 load: | 10.6 A |
| Rated current at 1/2 load: | 7.5 A |
| Cos phi - power factor: | 0.92 |
| Cos phi - p.f. at 3/4 load: | 0.905 |
| Cos phi - p.f. at 1/2 load: | 0.86 |
| Rated speed: | 2850 rpm |
| Efficiency at full load: | 88.3 % |
| Efficiency at 3/4 load: | 88.3 % |
| Efficiency at 1/2 load: | 88.9 % |
| Number of poles: | 2 |
| Method of start: | DOL |
| Enclosure class (IEC 34-5): | IP68 |
| Insulation class (IEC 85): | F |
| Explosion proof: | no |
| Built-in motor protection: | PTO |
| Power cable type: | PNCT |
| Length of power cable: | 10 m |
| Others: | |
| Net weight: | 156 kg |
| Gross weight: | 178 kg |
| Shipping volume: | 381 m³ |
| Country of origin: | CN |
| Custom tariff no.: | 84137021 |
