DWK.O.13.150.110.5.1D [96926056]
DWK.O.13.150.110.5.1D [96926056]
Não foi possível carregar a disponibilidade de recolha

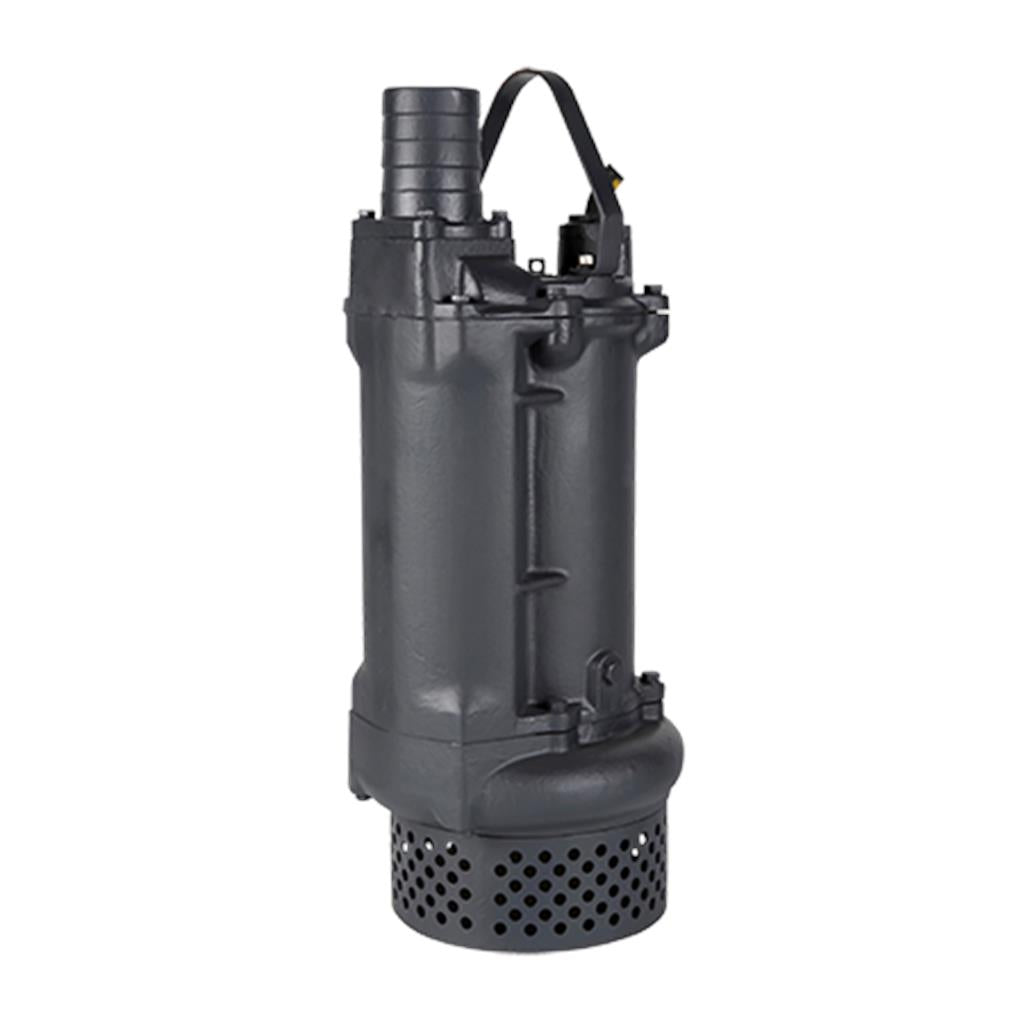

Bomba submersível para construção civil
A bomba DWK Grundfos é uma bomba submersível para aplicações de drenagem.
A bomba é adequada ao bombeamento de
|
A concepção compacta torna a bomba adequada tanto para uma instalação temporária como permanente.
A bomba é em ferro fundido, com um orifício de descarga vertical e um motor trifásico submersível integrado, totalmente blindado, com a classe de isolamento F (155°C).
A bomba possui um porta-aspersor, um empanque mecânico duplo e um impulsor do tipo semi-aberto.
A bomba está equipada com um sensor de temperatura bimetálico para protecção do motor em caso de sobreaquecimento e com um sensor vedante de eléctrodos para detectar a entrada de água na carcaça do motor.
A bomba está equipada com um filtro de aspiração, uma pega de elevação e um cabo de 10 m.
Specs Table
| Controlos: | |
| Sensor de água no óleo: | sem sensor de água no óleo |
| Sensor vedante: | Y |
| Líquido: | |
| Gama de temperatura do líquido: | 0 .. 40 °C |
| Temperatura do líquido durante operação: | 20 °C |
| Densidade: | 998.2 kg/m³ |
| Técnicos: | |

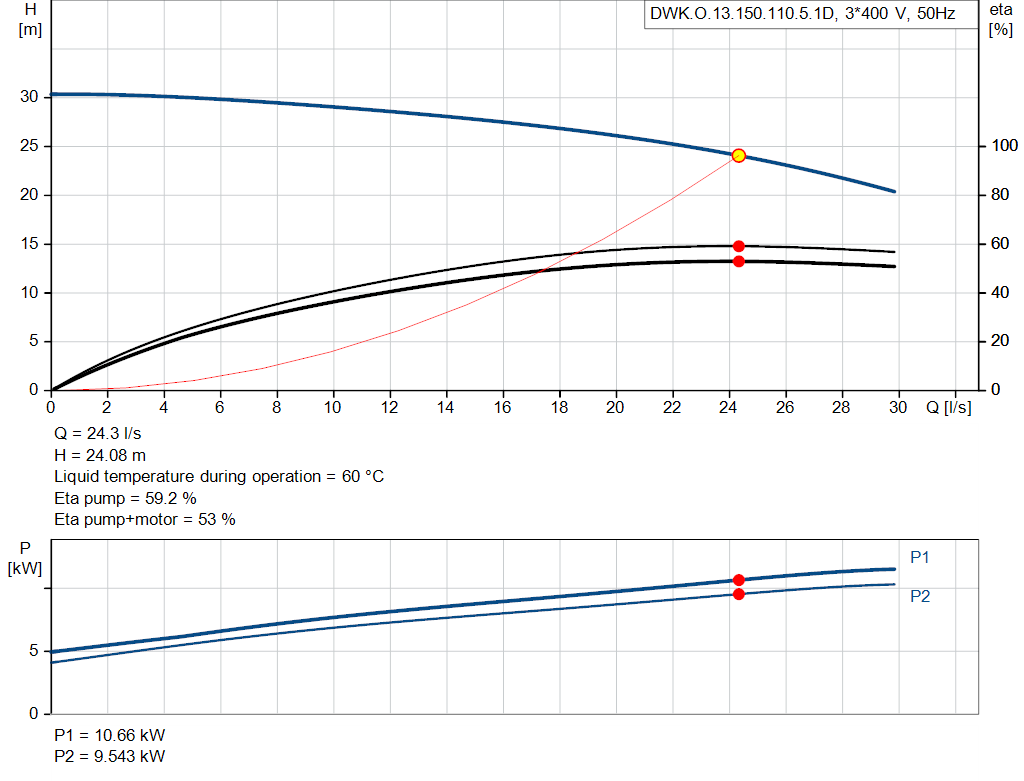

| Caudal nominal: | 24.3 l/seg |
| Taxa de fluxo máxima: | 29.8 l/seg |
| Cabeça cotada: | 24.09 m |
| Diâmetro efectivo do impulsor: | 166 mm |
| Tipo de impulsor: | Open impeller |
| Máximo de partículas: | 13 mm |
| Eficiência hidráulica máxima: | 60 % |
| Curva de tolerância: | NONE |
| Materiais: | |
| Corpo da bomba: | Ferro fundido |
| Caixa da bomba: | EN 1561 EN-GJL-200 |
| Impulsor: | Ductile cast iron |
| Motor house: | Cast iron |
| EN 1561 EN-GJL-250 | |
| ASTM A48 35B | |
| Selagem do veio: | SIC |
| Secondary shaft seal: | CERAMIC-CARBON |
| Instalação: | |
| Gama de temperatura ambiente: | 0 .. 40 °C |
| Pressão máx. de funcionamento: | 5.7 bar |
| Tipo de conexão de saída: | DIN |

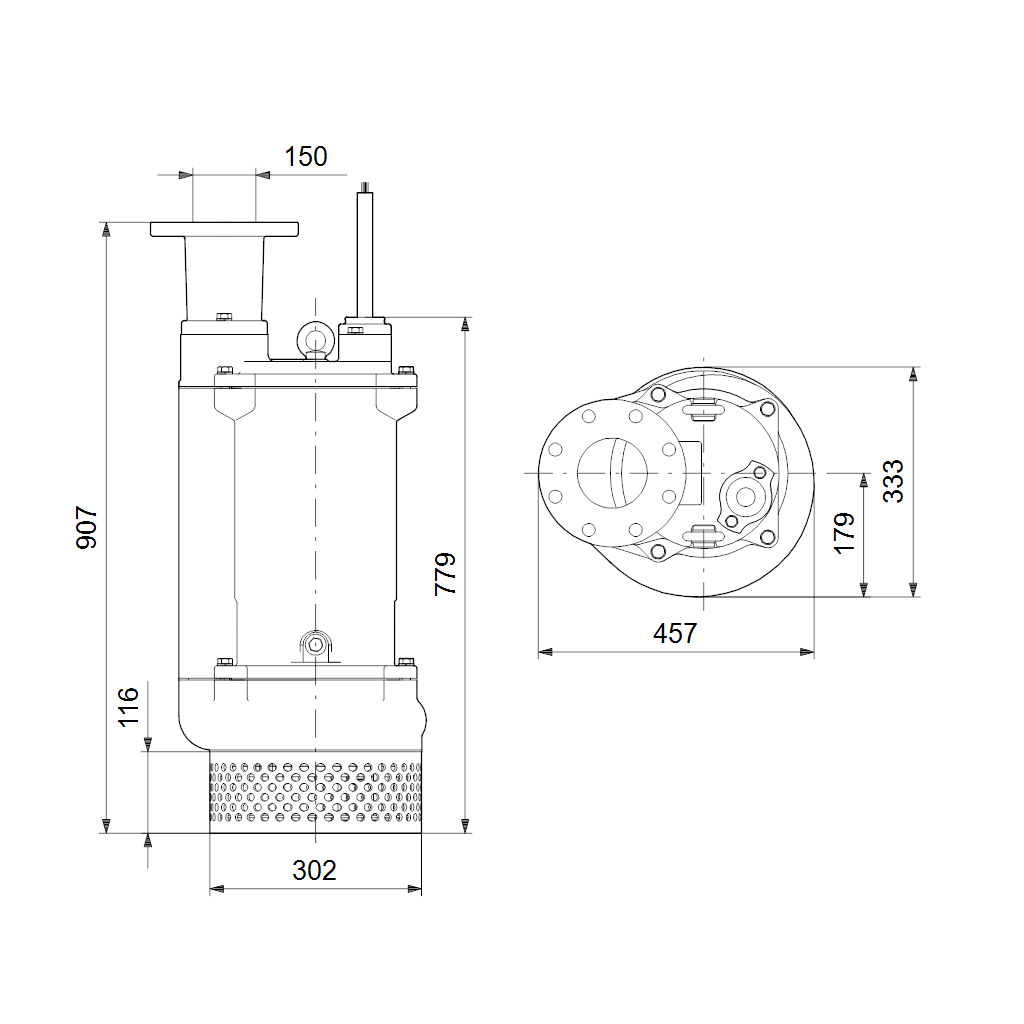

| Dimensão da conexão de saída: | DN 150 |
| Pressure rating for outlet connection: | PN 10 |
| Maximum installation depth: | 25 m |
| Car. eléctricas: | |
| Entrada de alimentação P1: | 12.29 kW |
| Potência nominal - P2: | 11 kW |
| Frequência da rede: | 50 Hz |
| Voltagem nominal: | 3 x 380-415 V |
| Tolerância tensão: | +5/-5 % |
| N.º máximo de arranques por hora: | 30 |
| Corrente nominal: | 20.4 A |
| Corrente nominal a 3/4 de carga: | 15.4 A |
| Corrente nominal a 1/2 carga: | 10.8 A |
| Cos phi - factor de potência: | 0.92 |
| Cos phi - factor de potência a 3/4 de carga: | 0.91 |
| Cos phi - factor de potência a 1/2 de carga: | 0.87 |
| Velocidade nominal do acionador: | 2850 rpm |
| Eficiência: | 89.5 % |
| Efficiency at 3/4 load: | 89.5 % |
| Efficiency at 1/2 load: | 89.2 % |
| Número de pólos: | 2 |

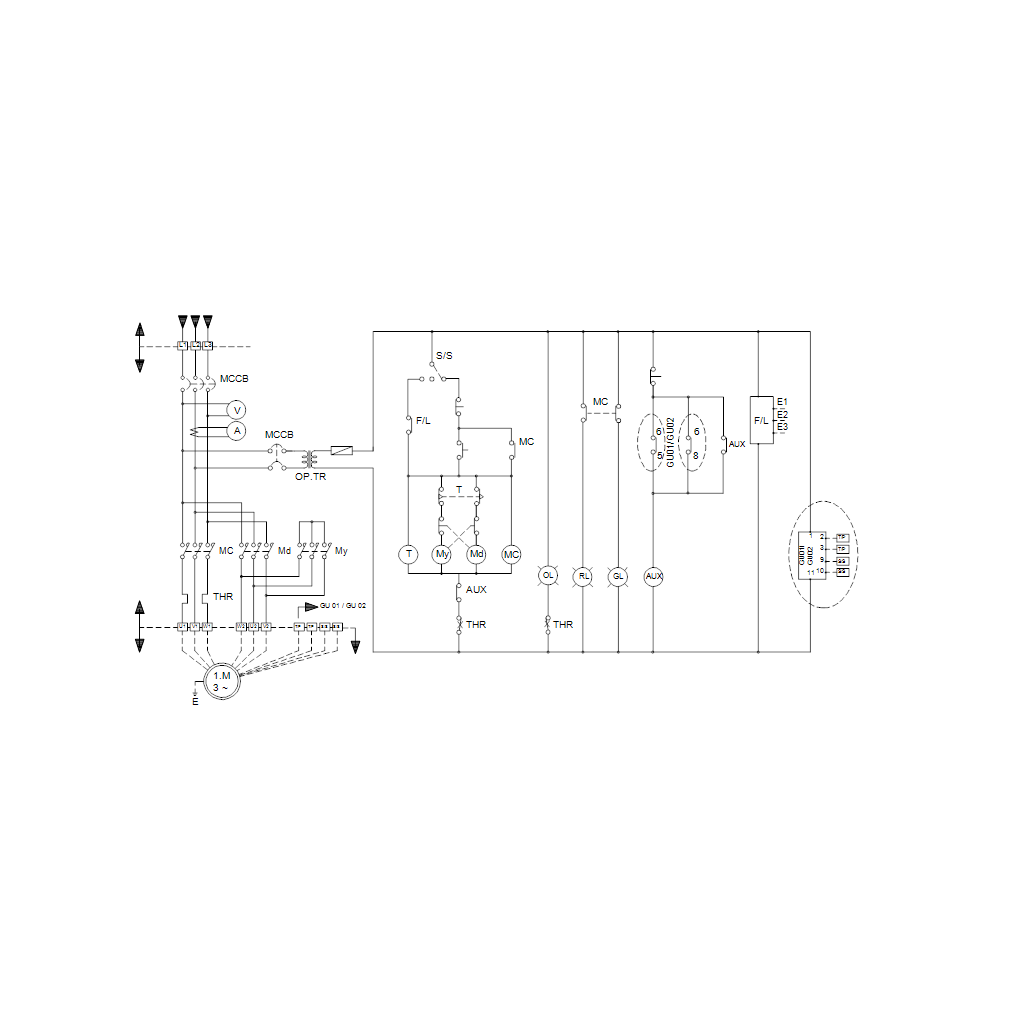

| Método de arranque: | Y/D |
| Classe de protecção (IEC 34-5): | IP68 |
| Classe de isolamento (IEC 85): | F |
| Antideflagrante: | ñ |
| Proteção de motor incorporada: | PTO |
| Tipo de cabo: | PNCT |
| Comprimento do cabo de alimentação: | 10 m |
| Outros: | |
| Peso líquido: | 190 kg |
| Peso bruto: | 212 kg |
| Volume de expedição: | 381 m³ |
| País de origem: | CN |
| Nº taxa aduaneira: | 84137021 |
