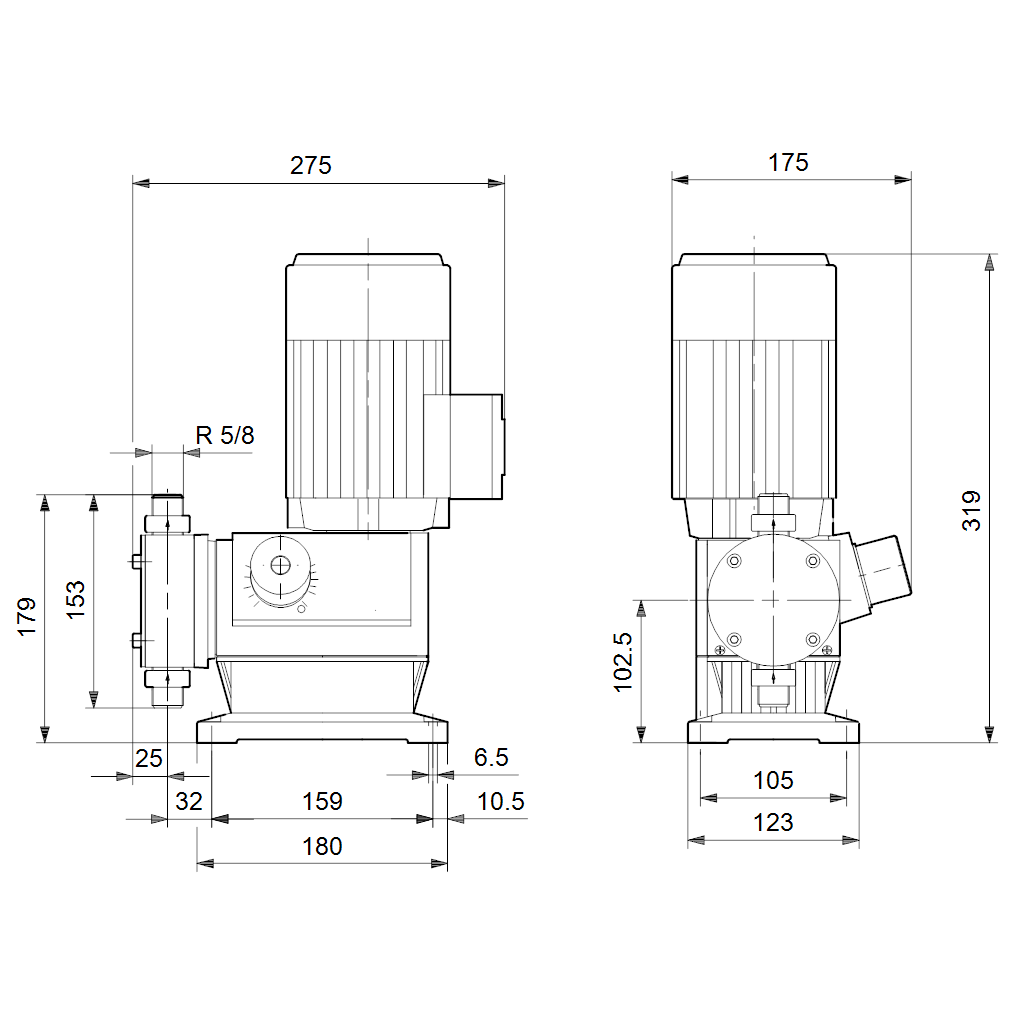

  • dimdrawingimage

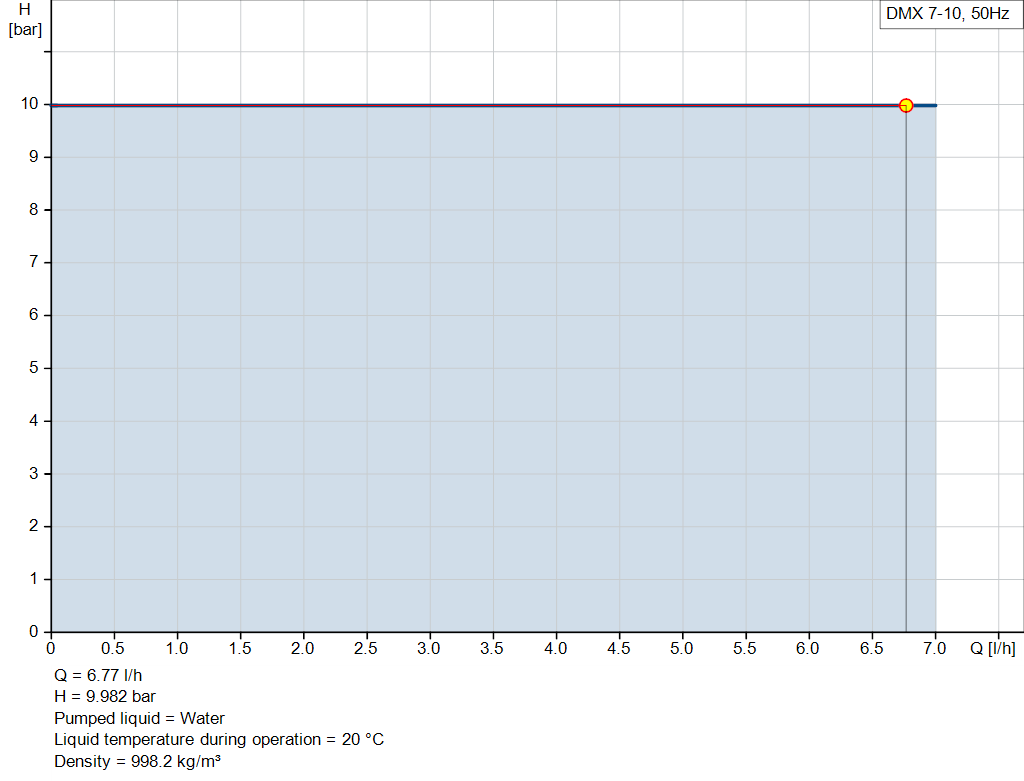

  • pumpcurve
1 3

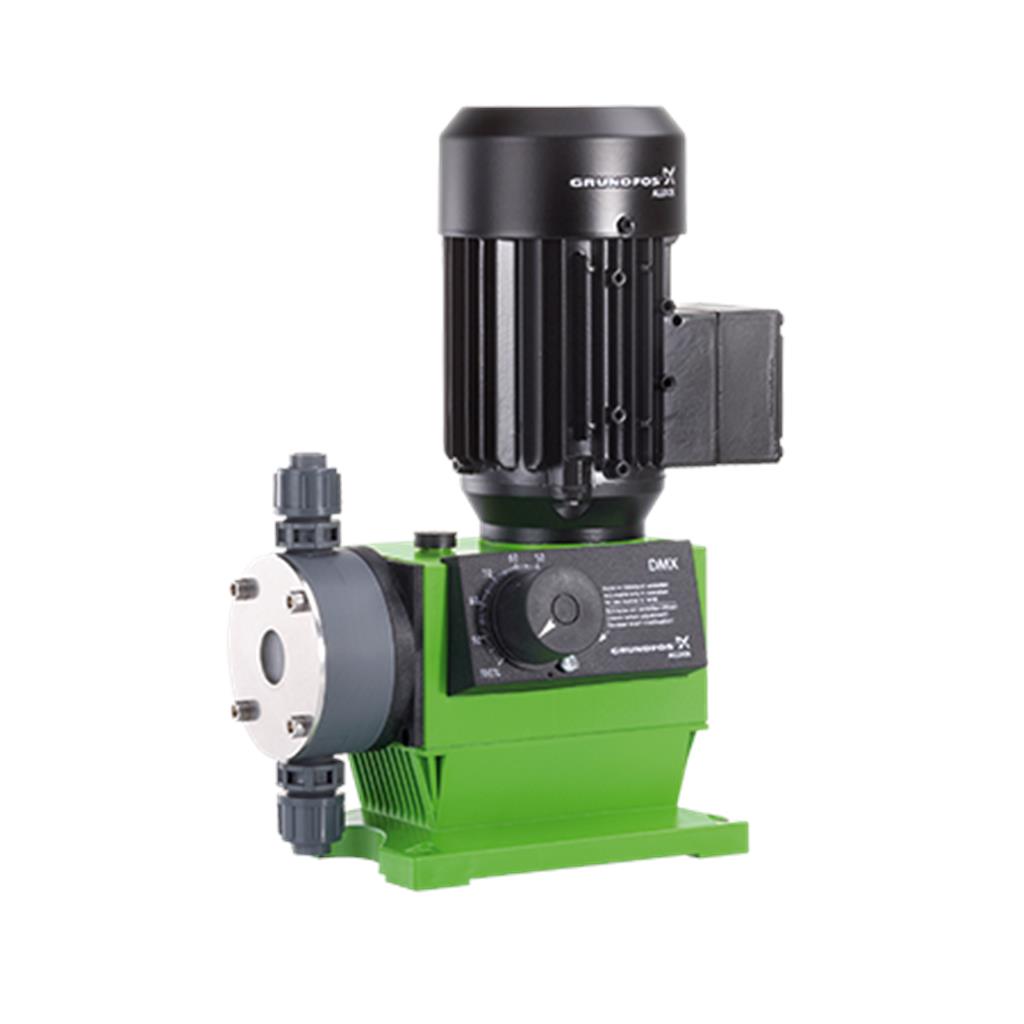

DMX 7-10 B-PVC/E/C-X-E1B1B1E0 [96716883]

DMX 7-10 B-PVC/E/C-X-E1B1B1E0 [96716883]

Grundfos
€1.660,50 EUR
€2.214,00 EUR €1.660,50 EUR
Em promoção
Price excluding VAT Envio calculado na finalização da compra.

A bomba 221 da série DMX é uma bomba doseadora versátil de diafragma com deslocamento positivo. O diafragma é acoplado mecanicamente a um motor CA de elevada eficiência através de um sistema preciso de engrenagem excêntrica. A capacidade de doseamento é ajustada variando a duração dos cursos no botão de ajuste na relação de 1:10.
A extremidade submersa consiste em:

  • Cabeça doseadora
  • Diafragma revestido a PTFE
  • Válvulas de esfera duplas até 50 l/h e válvulas de esfera simples a partir de 60 l/h

Outras características:

  • Bomba industrial robusta com corpo de plástico resistente a químicos
  • Concepção de fácil instalação e operação
  • Diafragma revestido a PTFE de vida útil prolongada
  • Capacidade e grau de frequência de curso ideais
  • Variação do caudal de doseamento < ±1,5%, linearidade >±4%

Componentes electrónicos:
Aplica-se apenas a bombas com variante de controlo: AR
Electrónica de microprocessador Etron Profi, ligada directamente ao motor:

  • Frequência dos cursos ajustável de 1 curso/min até à frequência máxima de cursos
  • Controlo de pulsações com multiplicador e divisor
  • Controlo do sinal analógico de 0/4-20 mA
  • Controlo de nível com entrada para dois sinais de nível
  • Entrada de pulsações, analógica e função on/off à distância
  • Saída analógica
  • Saída de relé de alarme
  • Saída de cursos
  • Entrada para o controlador de doseamento e sensor de monitorização do diafragma

Aplica-se apenas a bombas com variante de controlo: D3

  • Ajuste automático do comprimento de curso através de controlo directo de transmissão ou sinal de entrada mA
  • Para mais especificações, consulte os dados do servomotor

Specs Table

Controlos:
Variante de controlo:B
Controlo de nível:Not integrated
Entrada analógica:Não integrado
Controlo de impulsos:NÃO
Ext. Entrada de paragem:Não integrado
Saída analógica:Não integrado
Relés de saída:Not integrated
Frequency converter:Prepared for VFD
Líquido:
Líquido bombeado:Água
Temperatura do líquido durante operação:20 °C
Densidade:998.2 kg/m³
Técnicos:
Taxa nominal de fluxo a 50 Hz:14 l/h
Número de cabeças doseadoras:1
Aprovações:CE
Tipo de válvula de retenção, entrada bomba 1:Not spring-loaded
Viscosidade máxima:n.a. mPas
Materiais:
Cabeça doseadora, bomba 1:PVC
Entrada da esfera de válvula:Ceramic
Entrada da junta de válvula:EPDM
Instalação:
Pressão de funcionamento máxima a 50 Hz:10 bar
Tipo de conexão de entrada:Connection pack
Tipo de conexão de saída:Connection pack
Dimensão da conexão de entrada:6/12, 12
Dimensão da conexão de saída:6/12, 12
Máx. Altura de aspiração durante o funcionamento:n.a. m
Car. eléctricas:
Entrada de alimentação P1:0,090 kW kW
Frequência da rede:50 Hz
Frequência máxima:100 Hz
Tensão nominal:3 x 230/400 V, 50/60 Hz 440/480 V, 60 Hz V
Classe de protecção (IEC 34-5):IP 65/F
Ficha de alimentação:No plug
Cabo principal de alimentação:No cable m
Outros:
Deteção de fuga no diafragma:NO
