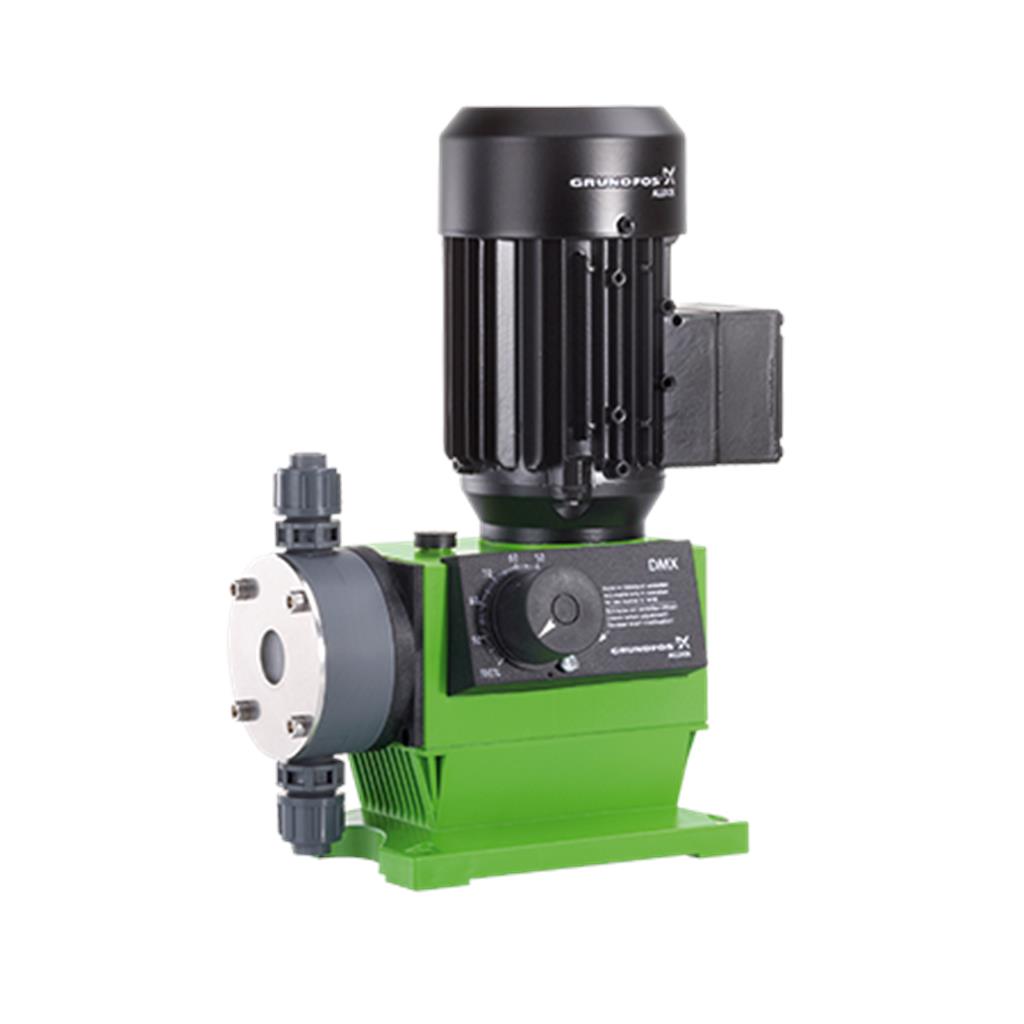

DMX 50-10 B-SS/T/SS-X-E1AA [96684272]

DMX 50-10 B-SS/T/SS-X-E1AA [96684272]

Grundfos
€2.173,50 EUR
€2.898,00 EUR €2.173,50 EUR
Em promoção
Price excluding VAT Envio calculado na finalização da compra.

A bomba 221 da série DMX é uma bomba doseadora versátil de diafragma com deslocamento positivo. O diafragma é acoplado mecanicamente a um motor CA de elevada eficiência através de um sistema preciso de engrenagem excêntrica. A capacidade de doseamento é ajustada variando a duração dos cursos no botão de ajuste na relação de 1:10.
A extremidade submersa consiste em:

  • Cabeça doseadora
  • Diafragma revestido a PTFE
  • Válvulas de esfera duplas até 50 l/h e válvulas de esfera simples a partir de 60 l/h

Outras características:

  • Bomba industrial robusta com corpo de plástico resistente a químicos
  • Concepção de fácil instalação e operação
  • Diafragma revestido a PTFE de vida útil prolongada
  • Capacidade e grau de frequência de curso ideais
  • Variação do caudal de doseamento < ±1,5%, linearidade >±4%

Componentes electrónicos:
Aplica-se apenas a bombas com variante de controlo: AR
Electrónica de microprocessador Etron Profi, ligada directamente ao motor:

  • Frequência dos cursos ajustável de 1 curso/min até à frequência máxima de cursos
  • Controlo de pulsações com multiplicador e divisor
  • Controlo do sinal analógico de 0/4-20 mA
  • Controlo de nível com entrada para dois sinais de nível
  • Entrada de pulsações, analógica e função on/off à distância
  • Saída analógica
  • Saída de relé de alarme
  • Saída de cursos
  • Entrada para o controlador de doseamento e sensor de monitorização do diafragma

Aplica-se apenas a bombas com variante de controlo: D3

  • Ajuste automático do comprimento de curso através de controlo directo de transmissão ou sinal de entrada mA
  • Para mais especificações, consulte os dados do servomotor

Specs Table

Controlos:
Variante de controlo:B
Controlo de nível:Not integrated
Entrada analógica:Não integrado
Controlo de impulsos:NÃO
Ext. Entrada de paragem:Não integrado
Saída analógica:Não integrado
Relés de saída:Not integrated
Frequency converter:Not prepared for VFD
Líquido:
Líquido bombeado:Água
Temperatura do líquido durante operação:20 °C
Densidade:998.2 kg/m³
Técnicos:
Taxa nominal de fluxo a 50 Hz:50 l/h
Número de cabeças doseadoras:1
Aprovações:CE
Tipo de válvula de retenção, entrada bomba 1:Not spring-loaded
Viscosidade máxima:100 mPas
Materiais:
Cabeça doseadora, bomba 1:Stainless steel, 1.4571
Entrada da esfera de válvula:316 L
Entrada da junta de válvula:PTFE
Instalação:
Pressão de funcionamento máxima a 50 Hz:10 bar
Tipo de conexão de entrada:Rp
Tipo de conexão de saída:Rp
Dimensão da conexão de entrada:1/4 inch
Dimensão da conexão de saída:1/4 inch
Máx. Altura de aspiração durante o funcionamento:3 m
Car. eléctricas:
Entrada de alimentação P1:0,090 kW kW
Frequência da rede:50 Hz
Frequência máxima:50 Hz
Tensão nominal:3 x 230/400 V, 50/60 Hz 440/480 V, 60 Hz V
Classe de protecção (IEC 34-5):IP 65/F
Ficha de alimentação:No plug
Cabo principal de alimentação:No cable m
Outros:
Deteção de fuga no diafragma:NO
