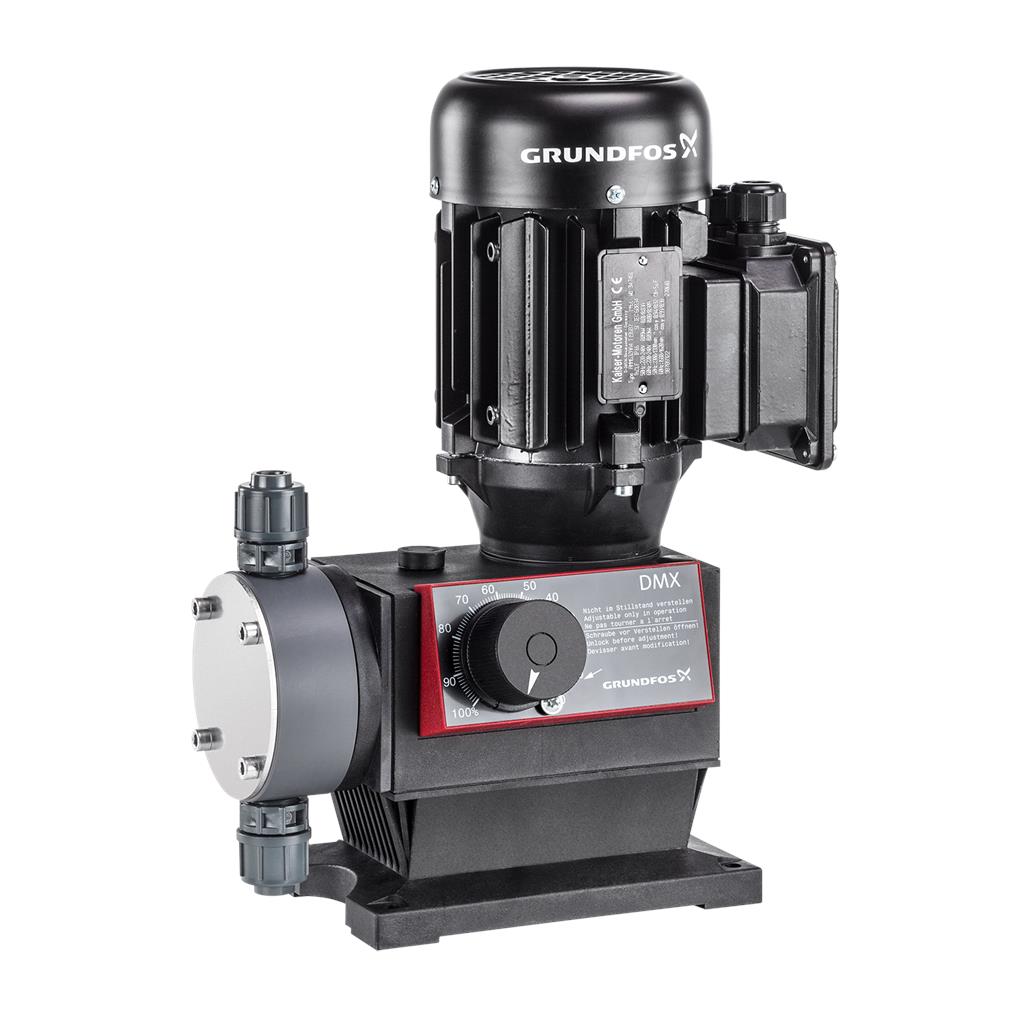

• productimage

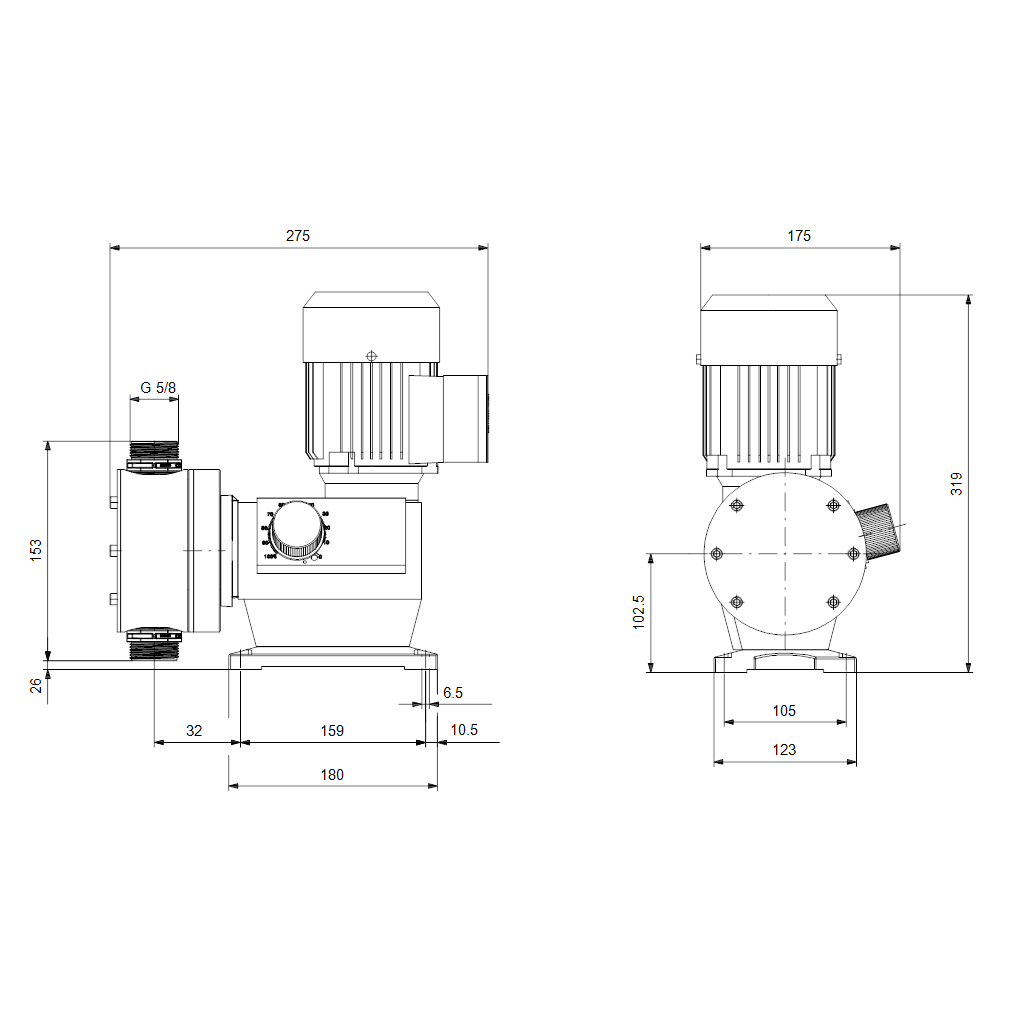

  • dimdrawingimage

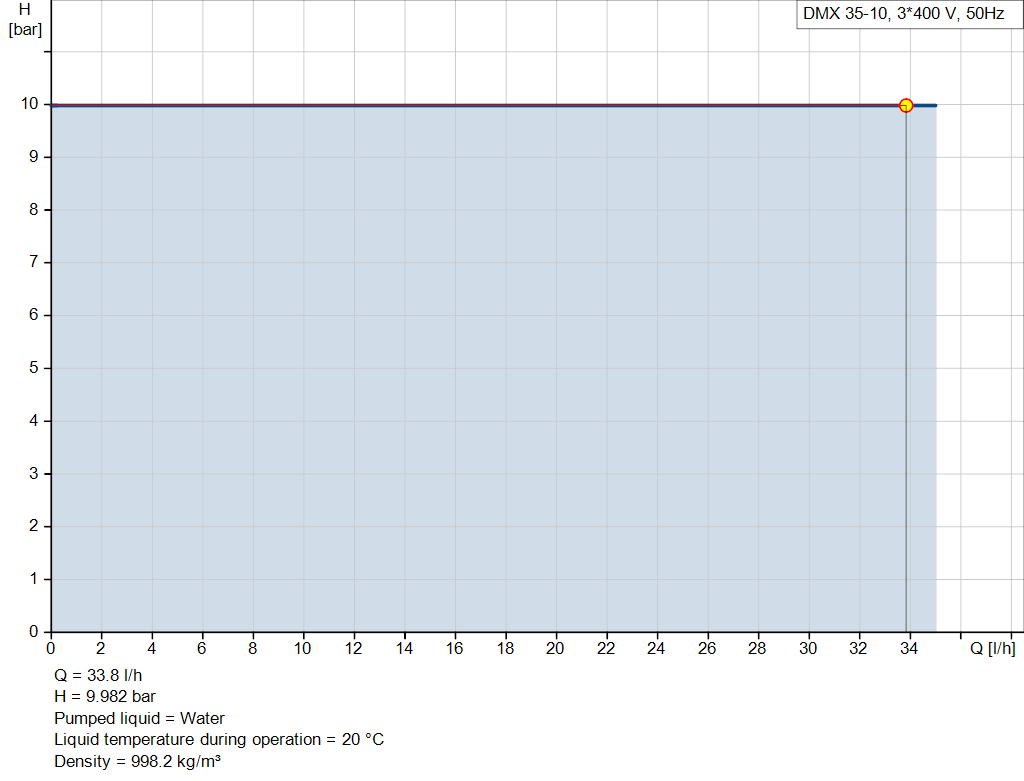

  • pumpcurve
1 3

DMX 35-10 B-PVC/V/C-X-E1U2U2XEMNG [99592007]

DMX 35-10 B-PVC/V/C-X-E1U2U2XEMNG [99592007]

Grundfos
€1.506,40 EUR
€1.883,00 EUR €1.506,40 EUR
Em promoção Esgotado
Price excluding VAT Envio calculado na finalização da compra.

A bomba 221 da série DMX é uma bomba doseadora versátil de diafragma com deslocamento positivo. O diafragma é acoplado mecanicamente a um motor CA de elevada eficiência através de um sistema preciso de engrenagem excêntrica. A capacidade de doseamento é ajustada variando a duração dos cursos no botão de ajuste na relação de 1:10.
A extremidade submersa consiste em:

  • Cabeça doseadora
  • Diafragma revestido a PTFE
  • Válvulas de esfera duplas até 50 l/h e válvulas de esfera simples a partir de 60 l/h

Outras características:

  • Bomba industrial robusta com corpo de plástico resistente a químicos
  • Concepção de fácil instalação e operação
  • Diafragma revestido a PTFE de vida útil prolongada
  • Capacidade e grau de frequência de curso ideais
  • Variação do caudal de doseamento < ±1,5%, linearidade >±4%

Componentes electrónicos:
Aplica-se apenas a bombas com variante de controlo: AR
Electrónica de microprocessador Etron Profi, ligada directamente ao motor:

  • Frequência dos cursos ajustável de 1 curso/min até à frequência máxima de cursos
  • Controlo de pulsações com multiplicador e divisor
  • Controlo do sinal analógico de 0/4-20 mA
  • Controlo de nível com entrada para dois sinais de nível
  • Entrada de pulsações, analógica e função on/off à distância
  • Saída analógica
  • Saída de relé de alarme
  • Saída de cursos
  • Entrada para o controlador de doseamento e sensor de monitorização do diafragma

Aplica-se apenas a bombas com variante de controlo: D3

  • Ajuste automático do comprimento de curso através de controlo directo de transmissão ou sinal de entrada mA
  • Para mais especificações, consulte os dados do servomotor

Specs Table

Controls:
Type of connector:No plug
Type of control variant:Standard
Frequency converter:Not prepared for VFD
Liquid:
Pumped liquid:Water
Liquid temperature range:0 .. 40 °C
Selected liquid temperature:20 °C
Density:998.2 kg/m³
Technical:
Nominal flow rate at 50 Hz:35 l/h
Number of dosing heads:1
Approvals:CE,EAC,CNROHSEX
Non return valve type, inlet pump 1:Standard
Non return valve type, outlet pump 1:Standard
Max viscosity:100 mPas
Materials:
Pump housing:Thermoplastic
Dosing head, pump 1:Plastic
 PVC
Valve ball:Ceramic
 Al2O3
Valve seat:Rubber
 FKM
Valve gasket:FKM
 Rubber
Installation:
Max operating pressure at 50 Hz:10 bar
Maximum permissible inlet pressure:0 bar
Type of inlet connection:Connection pack
Type of outlet connection:Connection pack
Size of inlet connection:4/6, 6/9, 6/12, 9/12
Size of outlet connection:4/6, 6/9, 6/12, 9/12
Electrical data:
Power input P1:0.09 kW
Mains frequency:50 Hz
Max. frequency:50 Hz
Rated voltage:3 x 230/400 V
Enclosure class (IEC 34-5):IP65
Cable included (Yes/No):N
Power plug:No plug
Others:
Net weight:7 kg
Gross weight:9.55 kg
Shipping volume:0.04 m³
Diaphragm Leakage Detection:N
Country of origin:DE
Custom tariff no.:84135040
