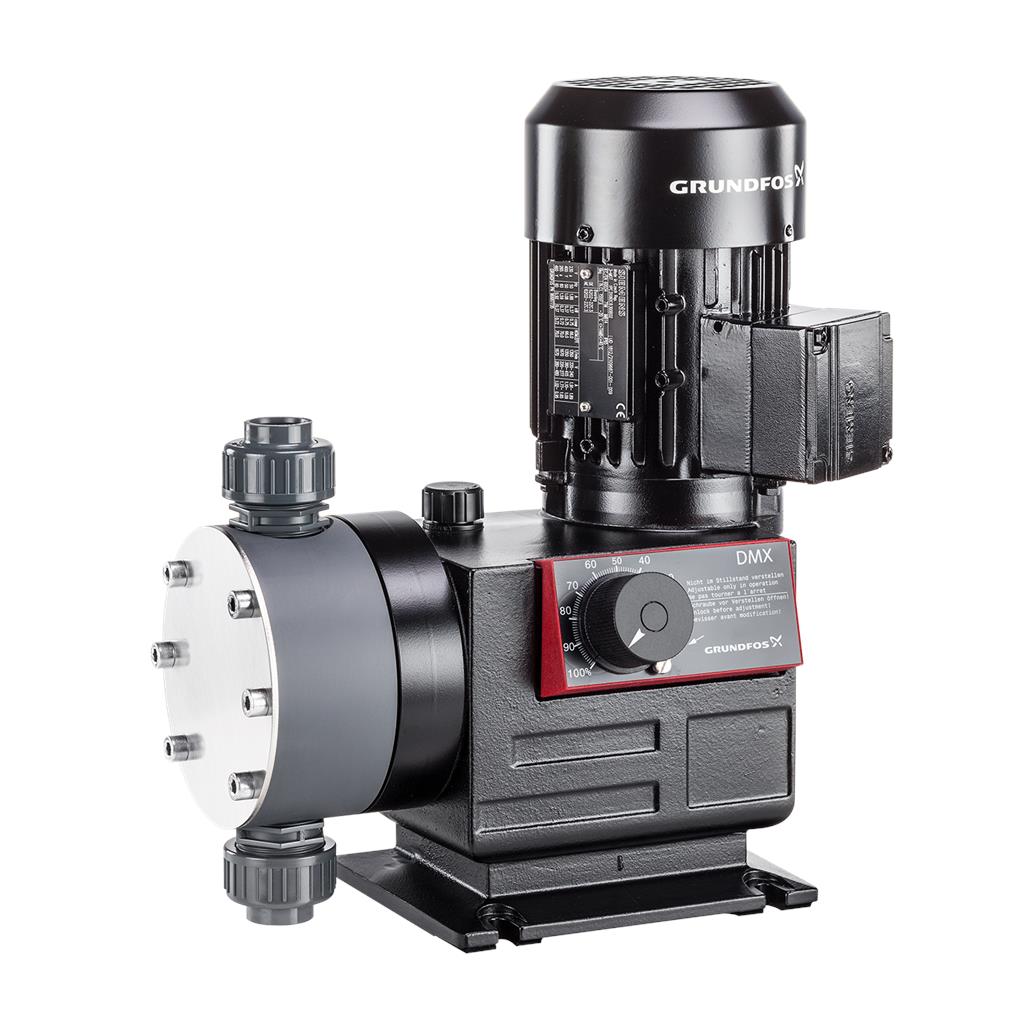

• productimage

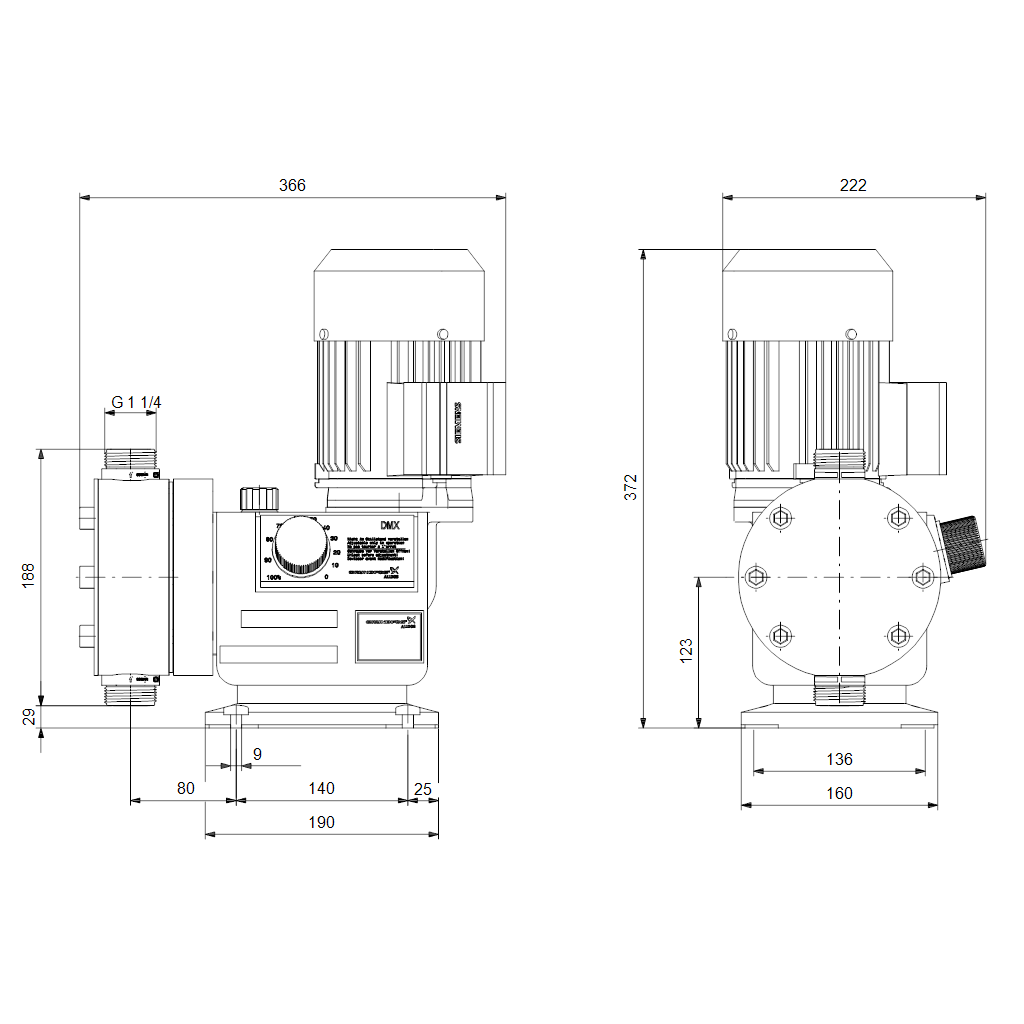

  • dimdrawingimage

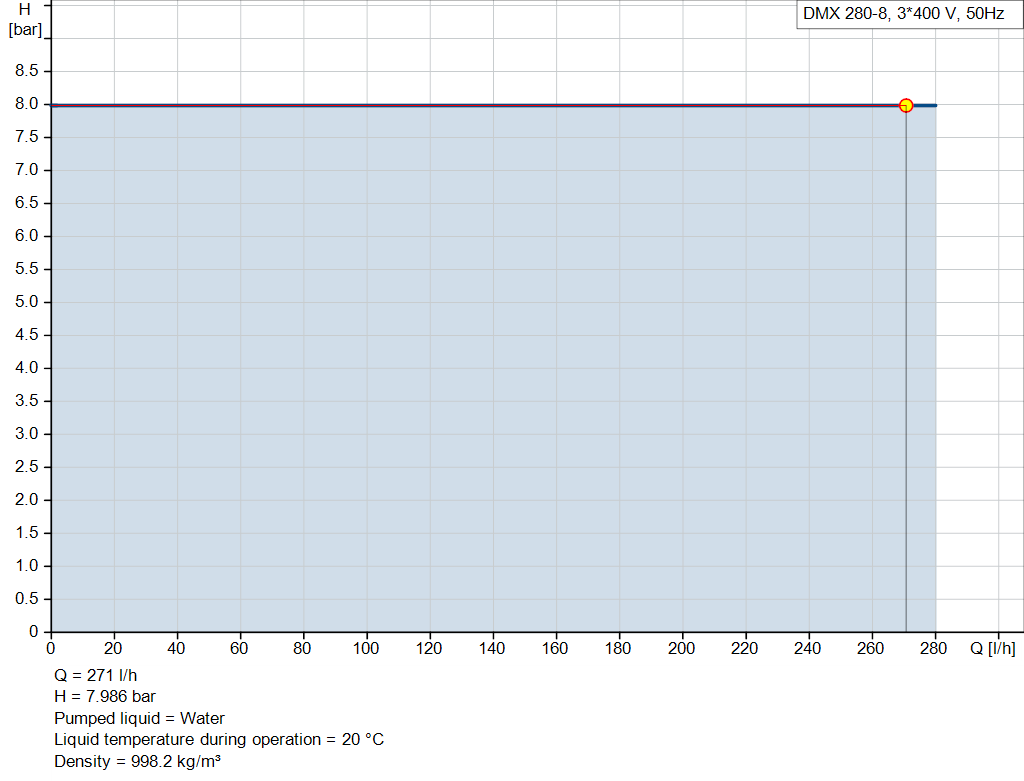

  • pumpcurve
1 3

DMX 280-8 B-SS/V/SS-X-E1A1A1XEMAG [99592067]

DMX 280-8 B-SS/V/SS-X-E1A1A1XEMAG [99592067]

Grundfos
€4.794,40 EUR
€5.993,00 EUR €4.794,40 EUR
Em promoção Esgotado
Price excluding VAT Envio calculado na finalização da compra.

A bomba da série DMX é uma bomba doseadora versátil de diafragma com deslocamento positivo. O diafragma é acoplado mecanicamente a um motor CA de elevada eficiência através de um sistema preciso de engrenagem excêntrica. A capacidade de doseamento é ajustada variando o comprimento de curso com o botão de ajuste, numa relação de 1:10. A extremidade submersa consiste em:

  • Cabeça doseadora
  • Diafragma revestido a PTFE
  • Válvulas de esfera simples

Outras características:

  • Bomba industrial robusta com corpo em alumínio
  • Concepção de fácil instalação e operação
  • Diafragma revestido a PTFE com vida útil prolongada
  • Capacidade e grau de frequência de curso ideais
  • Variação do caudal de doseamento < ±1,5% (FS), linearidade >±4% (FS)

Aplica-se apenas a bombas com certificação ATEX. A bomba doseadora DMX 226 está certificada em conformidade com a norma ATEX RL 94/9/CE para equipamentos de funcionamento não eléctrico. As versões de motor EEx-e e EEx-de definidas pela Grundfos estão certificadas pelos fabricantes em conformidade com as normas ATEX para equipamentos de funcionamento eléctrico. A placa do motor está classificada em conformidade com a ATEX.

Componentes electrónicos:
Aplica-se apenas a bombas com variante de controlo: AR
Electrónica de microprocessador Etron Profi, ligada directamente ao motor:

  • Frequência dos cursos ajustável de 1 curso/min até à frequência máxima de cursos
  • Controlo de impulsos com multiplicador e divisor
  • Controlo do sinal analógico de 0/4-20 mA
  • Controlo de nível com entrada para dois sinais de nível
  • Entrada de pulsações, analógica e função on/off à distância
  • Saída analógica
  • Saída de relé de alarme
  • Saída de cursos
  • Entrada para o controlador de doseamento e sensor de monitorização do diafragma

Aplica-se apenas a bombas com variante de controlo: AT0

  • Ajuste automático do comprimento de curso através de controlo directo de transmissão ou sinal de entrada mA
  • Para mais especificações, consulte os dados do servomotor

Specs Table

Controls:
Type of connector:No plug
Type of control variant:Standard
Frequency converter:Not prepared for VFD
Liquid:
Pumped liquid:Water
Liquid temperature range:-10 .. 70 °C
Selected liquid temperature:20 °C
Density:998.2 kg/m³
Technical:
Nominal flow rate at 50 Hz:280 l/h
Number of dosing heads:1
Approvals:CE,EAC,CNROHSEX
Non return valve type, inlet pump 1:Standard
Non return valve type, outlet pump 1:Standard
Max viscosity:100 mPas
Materials:
Pump housing:Aluminium
Dosing head, pump 1:Stainless steel
 EN 1.4571
Valve ball:Stainless steel
 EN 1.4401
Valve seat:Stainless steel
 EN 1.4571
Valve gasket:FKM
 Rubber
Installation:
Max operating pressure at 50 Hz:8 bar
Maximum permissible inlet pressure:0 bar
Type of inlet connection:Rp
Type of outlet connection:Rp
Size of inlet connection:3/4 inch
Size of outlet connection:3/4 inch
Electrical data:
Power input P1:0.4 kW
Mains frequency:50 Hz
Max. frequency:50 Hz
Rated voltage:3 x 230/400 V
Enclosure class (IEC 34-5):IP65
Cable included (Yes/No):N
Power plug:No plug
Others:
Net weight:23 kg
Gross weight:34.3 kg
Shipping volume:0.156 m³
Diaphragm Leakage Detection:N
Country of origin:DE
Custom tariff no.:84135040
