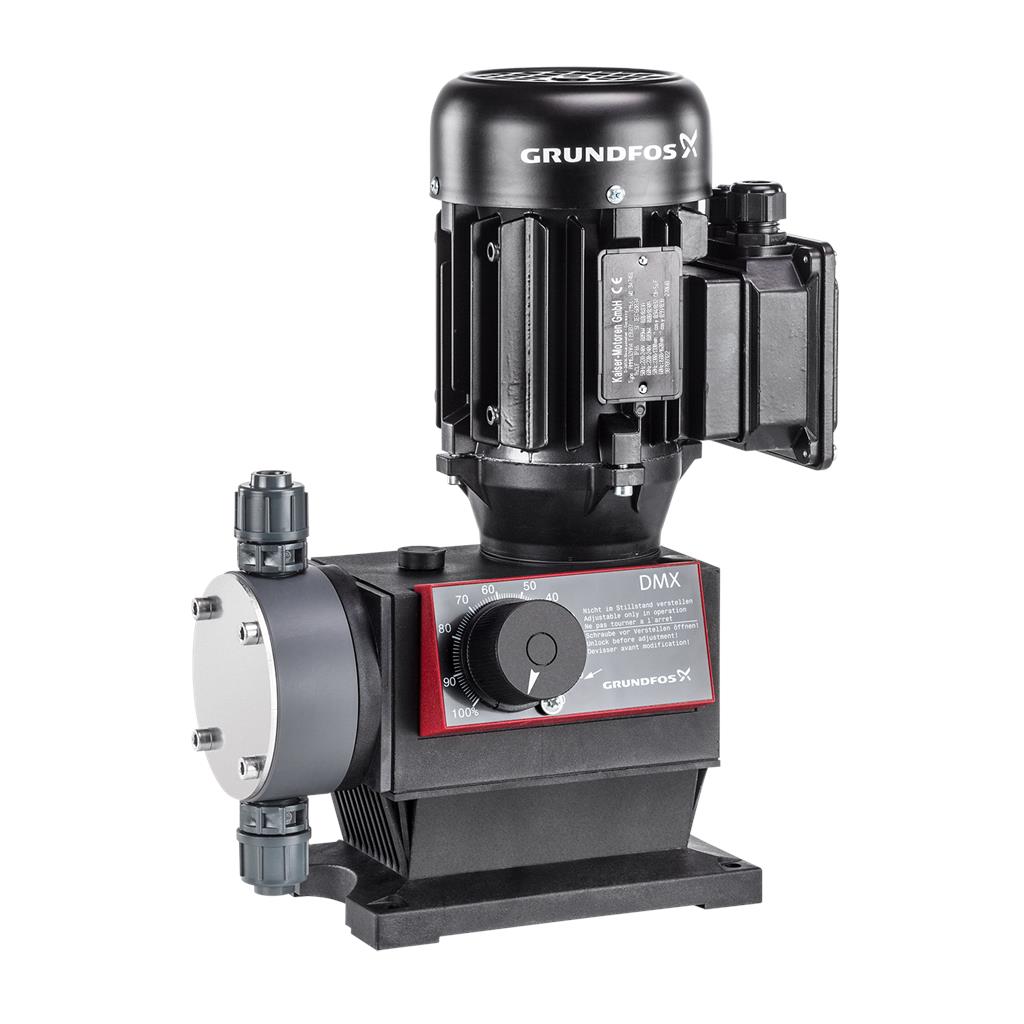

• productimage

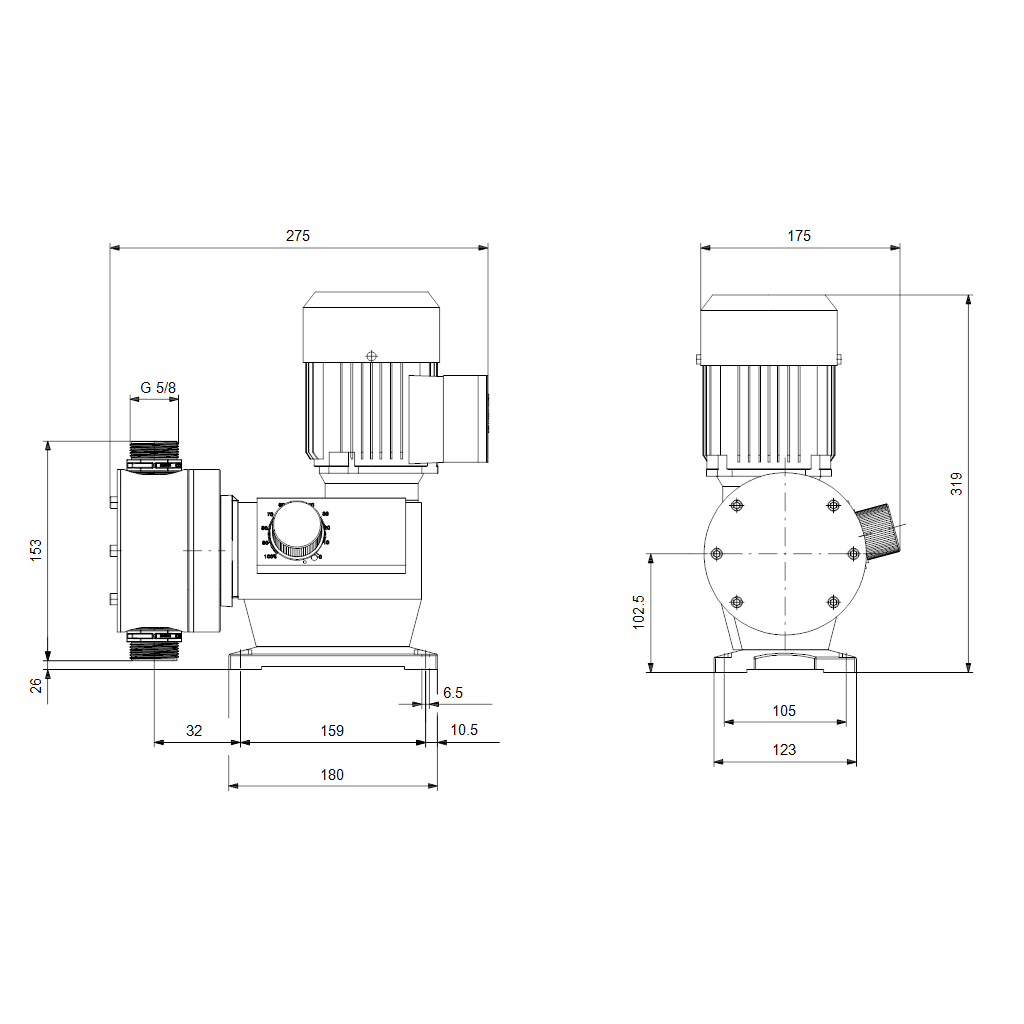

  • dimdrawingimage

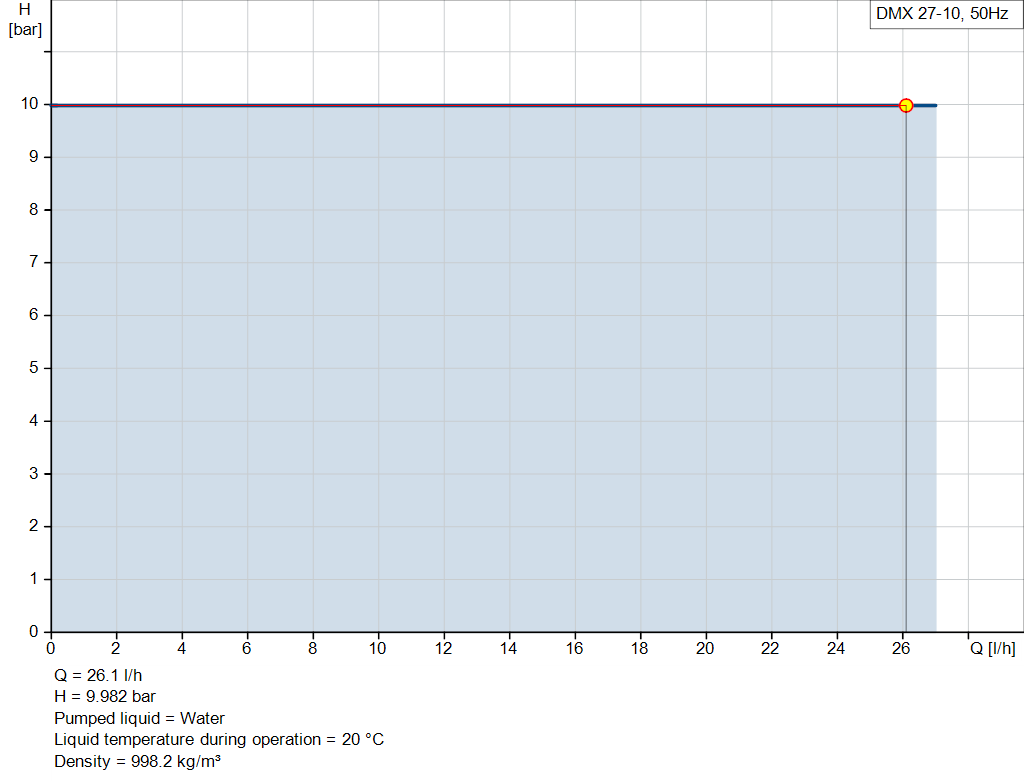

  • pumpcurve
1 3

DMX 27-10 B-PP/V/C-X-G1U2U2FEMNG [99772689]

DMX 27-10 B-PP/V/C-X-G1U2U2FEMNG [99772689]

Grundfos
€1.641,00 EUR
€2.188,00 EUR €1.641,00 EUR
Em promoção
Price excluding VAT Envio calculado na finalização da compra.

A bomba 221 da série DMX é uma bomba doseadora versátil de diafragma com deslocamento positivo. O diafragma é acoplado mecanicamente a um motor CA de elevada eficiência através de um sistema preciso de engrenagem excêntrica. A capacidade de doseamento é ajustada variando a duração dos cursos no botão de ajuste na relação de 1:10.
A extremidade submersa consiste em:

  • Cabeça doseadora
  • Diafragma revestido a PTFE
  • Válvulas de esfera duplas até 50 l/h e válvulas de esfera simples a partir de 60 l/h

Outras características:

  • Bomba industrial robusta com corpo de plástico resistente a químicos
  • Concepção de fácil instalação e operação
  • Diafragma revestido a PTFE de vida útil prolongada
  • Capacidade e grau de frequência de curso ideais
  • Variação do caudal de doseamento < ±1,5%, linearidade >±4%

Componentes electrónicos:
Aplica-se apenas a bombas com variante de controlo: AR
Electrónica de microprocessador Etron Profi, ligada directamente ao motor:

  • Frequência dos cursos ajustável de 1 curso/min até à frequência máxima de cursos
  • Controlo de pulsações com multiplicador e divisor
  • Controlo do sinal analógico de 0/4-20 mA
  • Controlo de nível com entrada para dois sinais de nível
  • Entrada de pulsações, analógica e função on/off à distância
  • Saída analógica
  • Saída de relé de alarme
  • Saída de cursos
  • Entrada para o controlador de doseamento e sensor de monitorização do diafragma

Aplica-se apenas a bombas com variante de controlo: D3

  • Ajuste automático do comprimento de curso através de controlo directo de transmissão ou sinal de entrada mA
  • Para mais especificações, consulte os dados do servomotor

Specs Table

Controlos:
Tipo de conector:Type E/F (CEE7/7)
Tipo de variável de controlo:Standard
Frequency converter:Not prepared for VFD
Líquido:
Líquido bombeado:Água
Gama de temperatura do líquido:0 .. 40 °C
Temperatura do líquido durante operação:20 °C
Densidade:998.2 kg/m³
Técnicos:
Taxa nominal de fluxo a 50 Hz:27 l/h
Número de cabeças doseadoras:1
Aprovações:CE,EAC,CNROHSEX
Tipo de válvula de retenção, entrada bomba 1:Standard
Tipo de válvula de retenção, saída bomba 1:Standard
Viscosidade máxima:200 mPas
Materiais:
Corpo da bomba:Thermoplastic
Cabeça doseadora, bomba 1:Plastic
Dosing head, pump 1:PP
Entrada de esfera de válvula:Ceramic
Outro material de entrada de esfera de válvula:Al2O3
Entrada do assento de válvula:Rubber
Outro material de entrada do assento de válvula:FKM
Qualidade do material de entrada da junta de válvula:FKM
Entrada de junta da válvula:Rubber
Instalação:
Pressão de funcionamento máxima a 50 Hz:10 bar
Pressão de entrada máxima admissível:0 bar
Tipo de conexão de entrada:Connection pack
Tipo de conexão de saída:Connection pack
Dimensão da conexão de entrada:4/6, 6/9, 6/12, 9/12
Dimensão da conexão de saída:4/6, 6/9, 6/12, 9/12
Car. eléctricas:
Entrada de alimentação P1:0.09 kW
Frequência da rede:50 Hz
Frequência máxima:50 Hz
Tensão nominal:1 x 220/240 V
Classe de protecção (IEC 34-5):IP65
Cabo incluído (Sim/Não):N
Ficha de alimentação:Schuko plug
Outros:
Peso líquido:7 kg
Peso bruto:9.55 kg
Volume de expedição:0.04 m³
Deteção de fuga no diafragma:N
