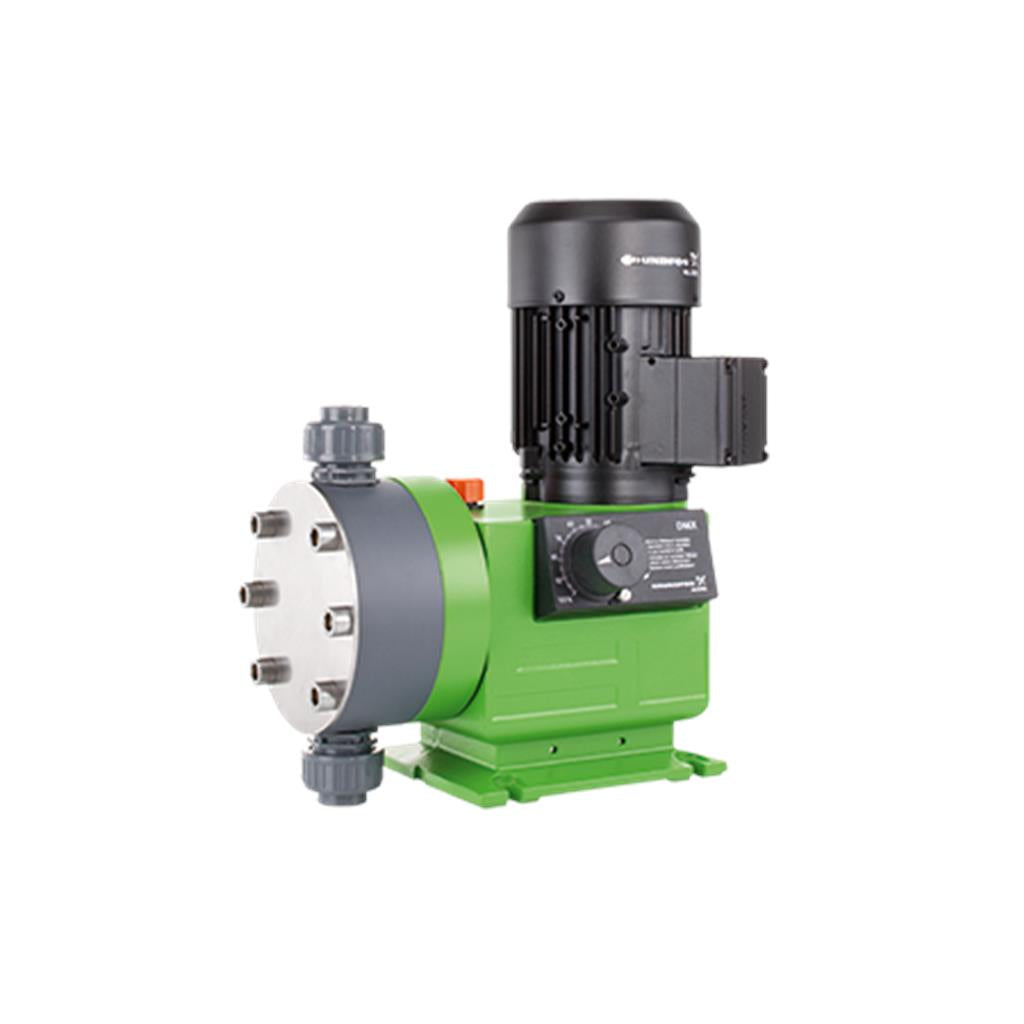

• productimage

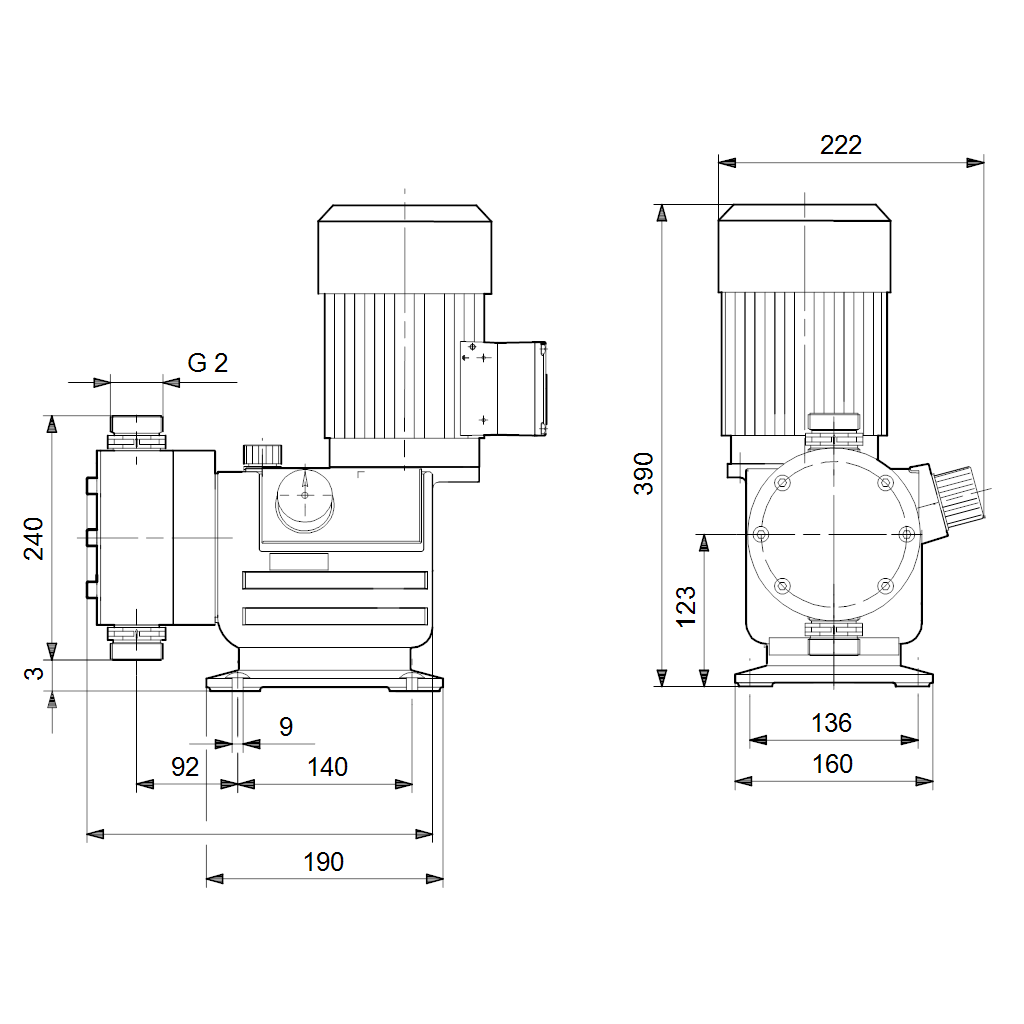

  • dimdrawingimage

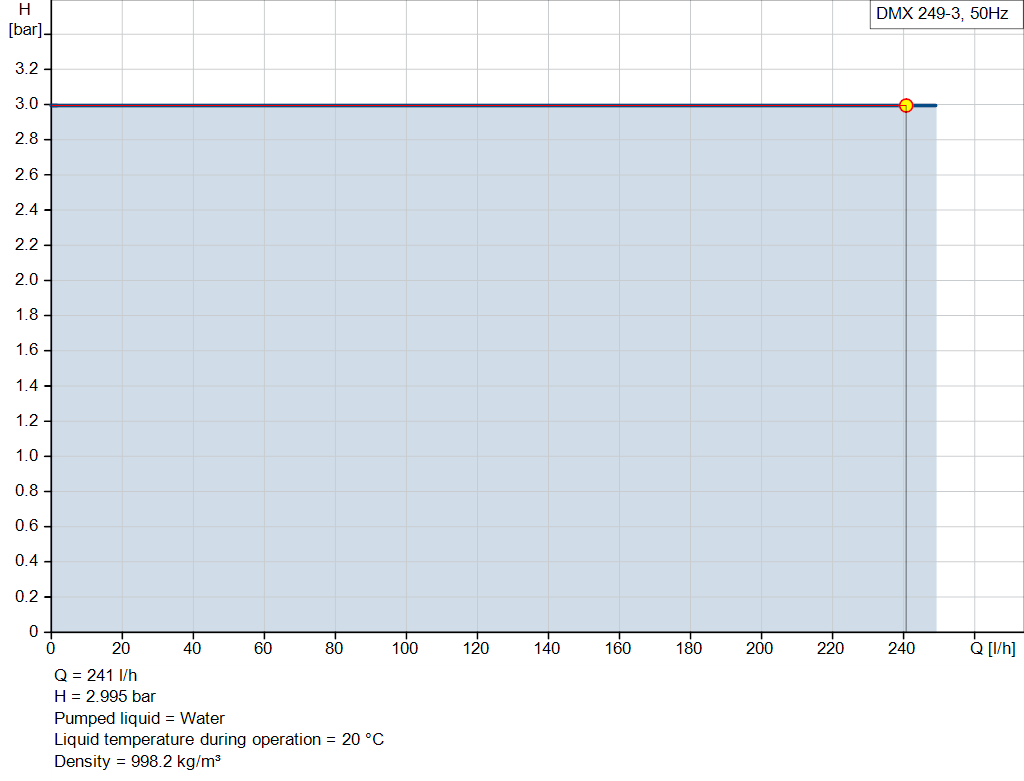

  • pumpcurve
1 3

DMX 249-3 AR-PVC/V/G-S-G1KKF [96685401]

DMX 249-3 AR-PVC/V/G-S-G1KKF [96685401]

Grundfos
€7.089,00 EUR
€9.452,00 EUR €7.089,00 EUR
Em promoção
Price excluding VAT Envio calculado na finalização da compra.

A bomba da série DMX é uma bomba doseadora versátil de diafragma com deslocamento positivo. O diafragma é acoplado mecanicamente a um motor CA de elevada eficiência através de um sistema preciso de engrenagem excêntrica. A capacidade de doseamento é ajustada variando o comprimento de curso com o botão de ajuste, numa relação de 1:10. A extremidade submersa consiste em:

  • Cabeça doseadora
  • Diafragma revestido a PTFE
  • Válvulas de esfera simples

Outras características:

  • Bomba industrial robusta com corpo em alumínio
  • Concepção de fácil instalação e operação
  • Diafragma revestido a PTFE com vida útil prolongada
  • Capacidade e grau de frequência de curso ideais
  • Variação do caudal de doseamento < ±1,5% (FS), linearidade >±4% (FS)

Aplica-se apenas a bombas com certificação ATEX. A bomba doseadora DMX 226 está certificada em conformidade com a norma ATEX RL 94/9/CE para equipamentos de funcionamento não eléctrico. As versões de motor EEx-e e EEx-de definidas pela Grundfos estão certificadas pelos fabricantes em conformidade com as normas ATEX para equipamentos de funcionamento eléctrico. A placa do motor está classificada em conformidade com a ATEX.

Componentes electrónicos:
Aplica-se apenas a bombas com variante de controlo: AR
Electrónica de microprocessador Etron Profi, ligada directamente ao motor:

  • Frequência dos cursos ajustável de 1 curso/min até à frequência máxima de cursos
  • Controlo de impulsos com multiplicador e divisor
  • Controlo do sinal analógico de 0/4-20 mA
  • Controlo de nível com entrada para dois sinais de nível
  • Entrada de pulsações, analógica e função on/off à distância
  • Saída analógica
  • Saída de relé de alarme
  • Saída de cursos
  • Entrada para o controlador de doseamento e sensor de monitorização do diafragma

Aplica-se apenas a bombas com variante de controlo: AT0

  • Ajuste automático do comprimento de curso através de controlo directo de transmissão ou sinal de entrada mA
  • Para mais especificações, consulte os dados do servomotor

Specs Table

Controlos:
Variante de controlo:AR
Controlo de nível:Yes
Entrada analógica:0/4-20 mA
Controlo de impulsos:SIM
Ext. Entrada de paragem:SIM
Saída analógica:0/420 mA
Relés de saída:2
Frequency converter:Not prepared for VFD
Líquido:
Líquido bombeado:Água
Temperatura do líquido durante operação:20 °C
Densidade:998.2 kg/m³
Técnicos:
Taxa nominal de fluxo a 50 Hz:249 l/h
Número de cabeças doseadoras:1
Aprovações:CE
Tipo de válvula de retenção, entrada bomba 1:Not spring-loaded
Viscosidade máxima:100 mPas
Materiais:
Cabeça doseadora, bomba 1:PVC
Entrada da esfera de válvula:Glass
Entrada da junta de válvula:FKM
Instalação:
Pressão de funcionamento máxima a 50 Hz:3 bar
Tipo de conexão de entrada:Cementing
Tipo de conexão de saída:Cementing
Dimensão da conexão de entrada:40
Dimensão da conexão de saída:40
Máx. Altura de aspiração durante o funcionamento:1.5 m
Car. eléctricas:
Entrada de alimentação P1:0,370 kW kW
Frequência da rede:50 Hz
Frequência máxima:50 Hz
Tensão nominal:1 x 230 V, 50 Hz V
Classe de protecção (IEC 34-5):IP 65/F
Ficha de alimentação:EU (Schuko)
Cabo principal de alimentação:1.50 m m
Outros:
Deteção de fuga no diafragma:NO
País de origem:DE
Nº taxa aduaneira:84135040
