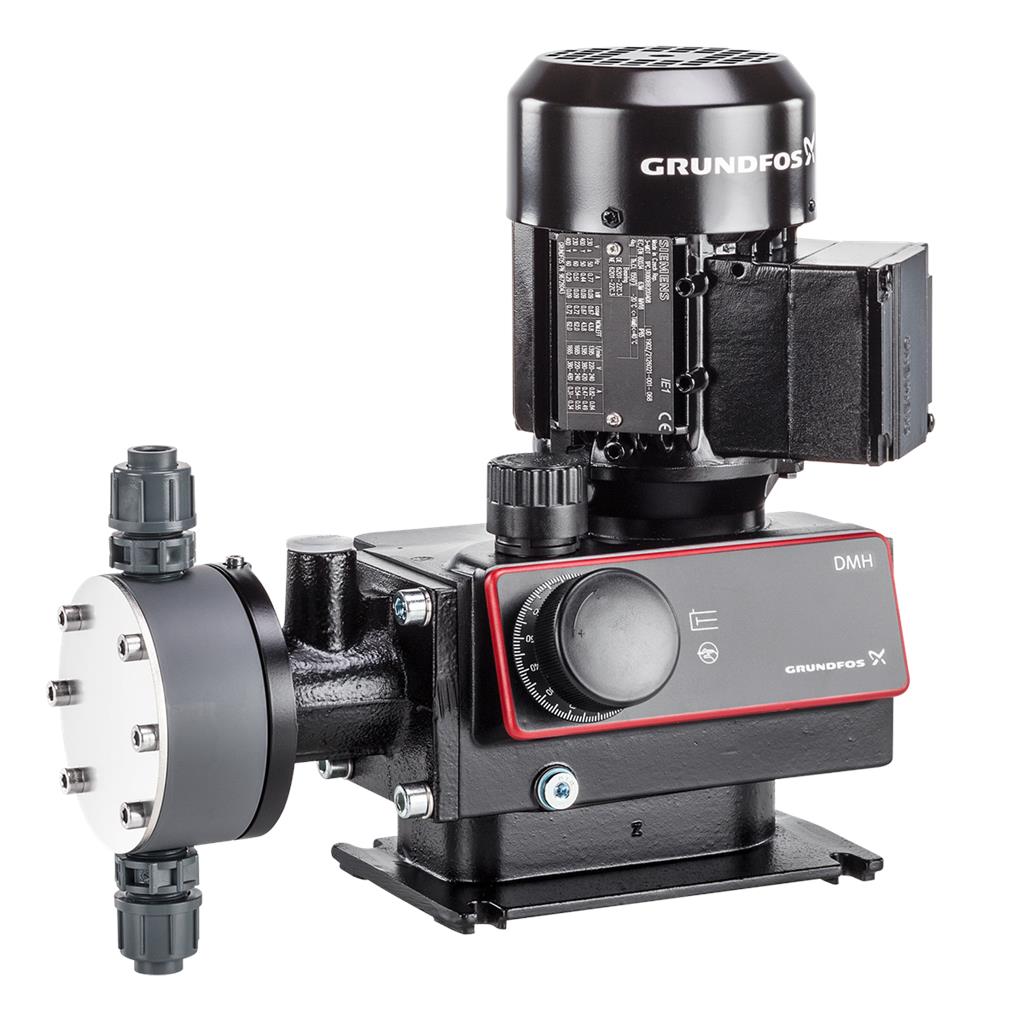

• productimage

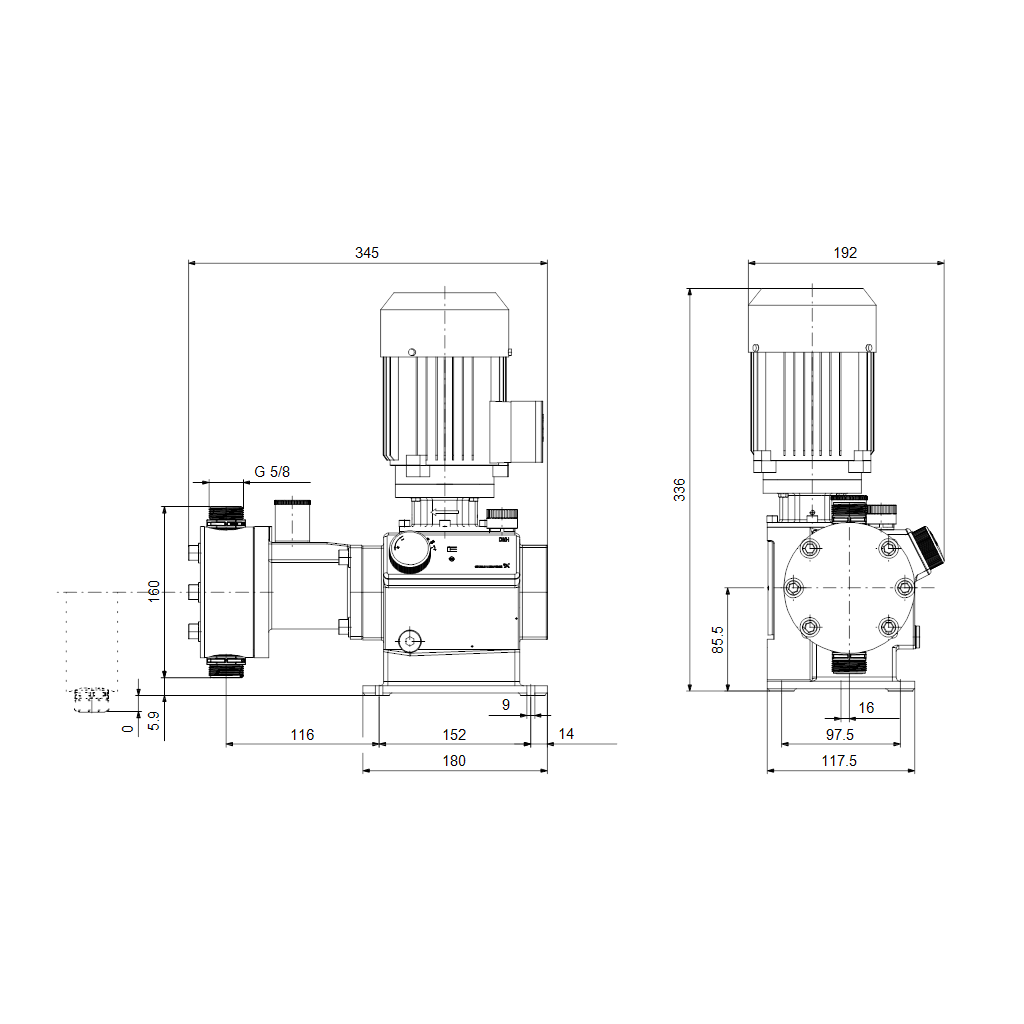

  • dimdrawingimage

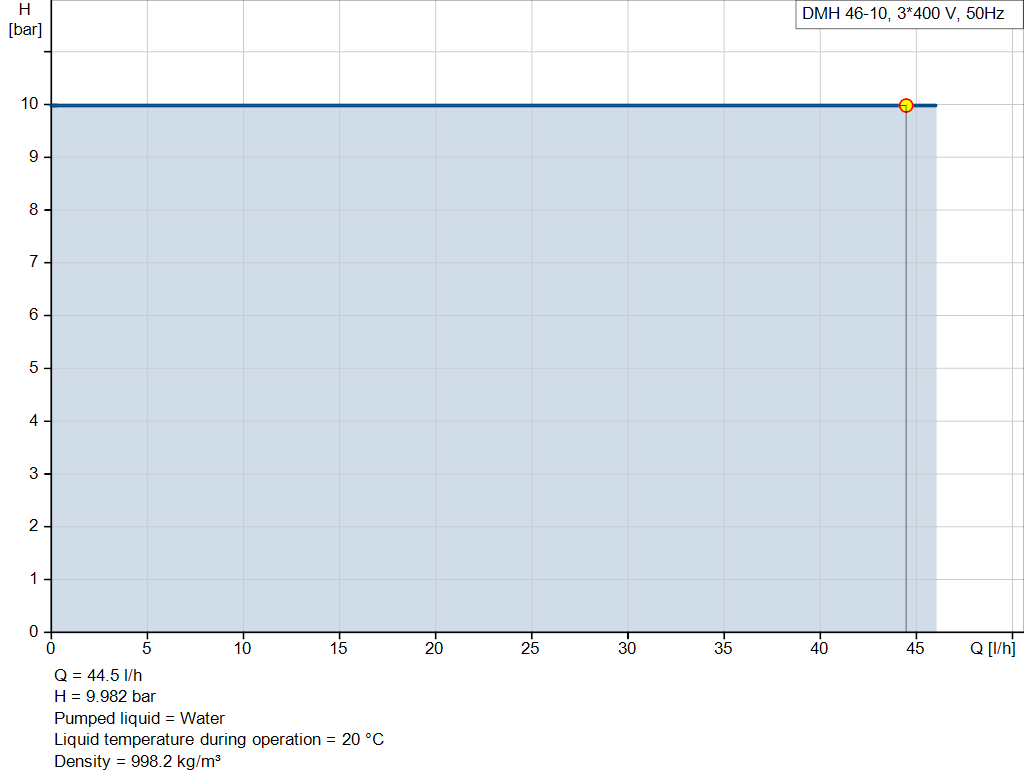

  • pumpcurve
1 3

DMH 46-10 B-SS/V/SS-X-E1AAXEMAG [99587797]

DMH 46-10 B-SS/V/SS-X-E1AAXEMAG [99587797]

Grundfos
€4.283,20 EUR
€5.354,00 EUR €4.283,20 EUR
Em promoção Esgotado
Price excluding VAT Envio calculado na finalização da compra.

A bomba da série DMH é uma bomba doseadora versátil com diafragma de deslocamento positivo.

O diafragma é acoplado hidraulicamente através de um sistema preciso de engrenagem excêntrica a um motor AC de alta eficiência. A capacidade de doseamento é ajustada variando o comprimento de curso no botão de ajuste, na proporção de 1 para 10.

A gama é altamente versátil, abrangendo uma ampla faixa de fluxo e oferecendo uma diversidade de tamanhos, materiais e acessórios de cabeça doseadora. Consumidores de todo o mundo têm gozado de anos de operação sem problemas com as suas bombas DMH.

A gama DMH Grundfos é uma série de bombas robustas e extremamente resistentes para aplicações exigindo capacidade de doseamento fiável, tais como engenharia de processos.

A extremidade líquida é composta por:

  • Cabeça doseadora
  • Diafragma PTFE
  • Válvulas de esfera

Outras características:

  • Bomba industrial robusta com proteção de alumínio ou ferro fundido
  • Design fácil de instalar e de operar
  • Diafragma PTFE de longa duração
  • Capacidade ótima e graduação de frequência de curso
  • Variação de fluxo de doseamento ±1,5% (FS), linearidade ±2% (FS)

Aplica-se apenas a bombas com certificação ATEX. A bomba doseadora DMH 25x está certificada de acordo com a diretiva ATEX RL 94/9/EC para abastecimentos operacionais não elétricos. As versões de motor EEx-e e EEx-de definidas pela Grundfos estão certificadas pelos fabricantes de acordo com as diretrizes ATEX para abastecimentos operacionais elétricos. A placa do tipo de motor é identificada de acordo com a ATEX. As bombas DMH aprovadas pela ATEX estão disponíveis numa variedade de configurações - algumas podem ser usadas para líquidos combustíveis de doseamento.

Características eletrónicas:
Aplica-se apenas a bombas com variante de controlo microprocessador eletrónico AR Etron Profi, diretamente ligado ao motor:

  • Frequência de curso ajustável desde 1 curso/min até à frequência máxima de curso
  • Controlo de impulso com multiplicador e divisor
  • Controlo de sinal analógico 0/4-20 mA
  • Controlo de nível com entrada para dois sinais de nível
  • Entrada de impulso, analógica e remota on/off
  • Saída analógica
  • Saída de relé de alarme
    • Saída de curso
    • Entrada para controlador de doseamento e sensor de monitorização do diafragma

Aplica-se apenas a bombas com variante de controlo D3 ou D6:

  • Ajuste automático do comprimento de curso via controlo direto de drive ou sinal de entrada mA
  • Para mais especificações, ver servomotor.

Specs Table

Controls:
Type of connector:No plug
Type of control variant:Standard
Frequency converter:Not prepared for VFD
Liquid:
Pumped liquid:Water
Liquid temperature range:-10 .. 90 °C
Selected liquid temperature:20 °C
Density:998.2 kg/m³
Technical:
Nominal flow rate at 50 Hz:46 l/h
Number of dosing heads:1
Approvals:CE,EAC,CNROHSEX
Non return valve type, inlet pump 1:Standard
Non return valve type, outlet pump 1:Standard
Max viscosity:50 mPas
Materials:
Pump housing:Aluminium
Dosing head, pump 1:Stainless steel
 EN 1.4571
Valve ball:Stainless steel
 EN 1.4401
Valve seat:Rubber
 FKM
Valve gasket:FKM
 Rubber
Installation:
Max operating pressure at 50 Hz:10 bar
Maximum permissible inlet pressure:8 bar
Type of inlet connection:Rp
Type of outlet connection:Rp
Size of inlet connection:1/4 inch
Size of outlet connection:1/4 inch
Electrical data:
Power input P1:0.09 kW
Mains frequency:50 Hz
Max. frequency:50 Hz
Rated voltage:3 x 230/400 V
Enclosure class (IEC 34-5):IP65
Cable included (Yes/No):N
Power plug:No plug
Others:
Net weight:14 kg
Gross weight:25.3 kg
Shipping volume:0.156 m³
Diaphragm Leakage Detection:N
Country of origin:DE
Custom tariff no.:84135040
