DMH 37-10 B-PVC/T/T-X-41U2U2XK1AG [99822578]
DMH 37-10 B-PVC/T/T-X-41U2U2XK1AG [99822578]
Não foi possível carregar a disponibilidade de recolha

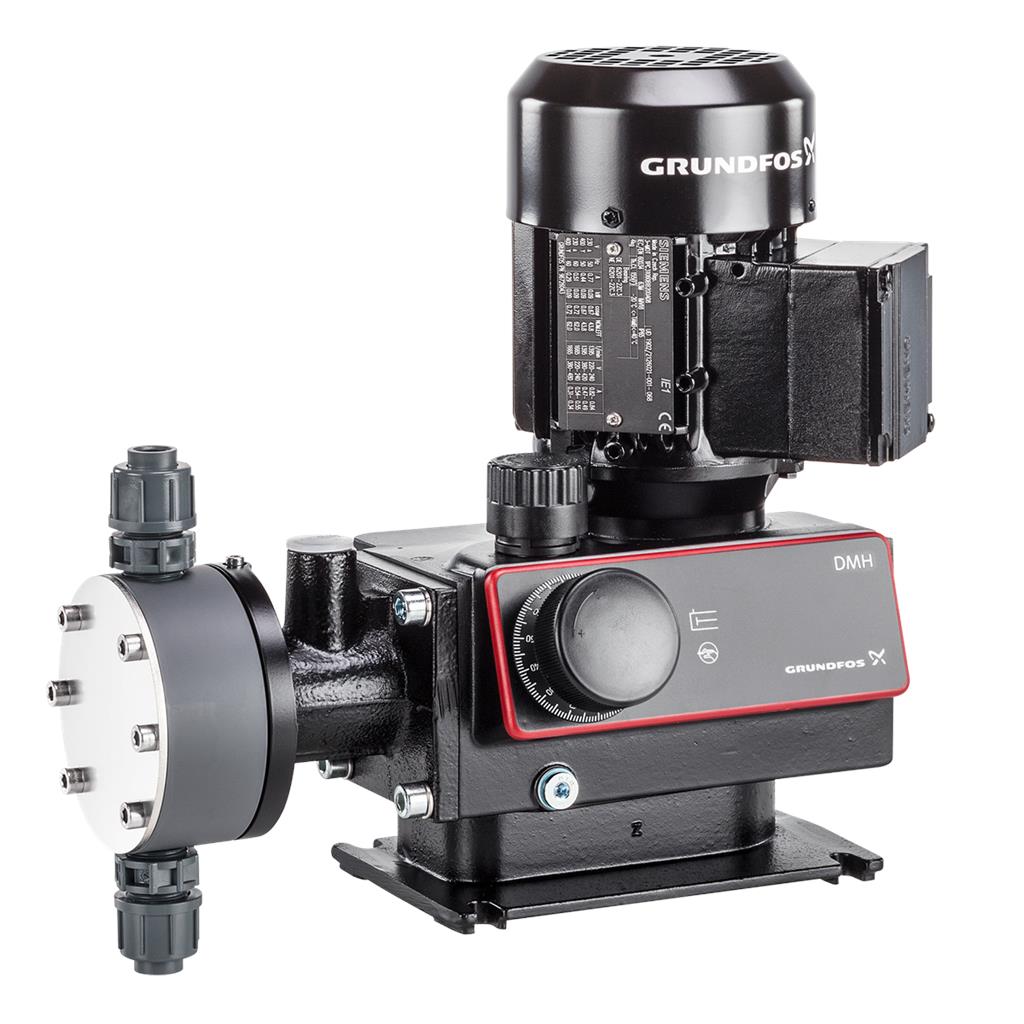

A bomba da série DMH é uma bomba doseadora versátil com diafragma de deslocamento positivo.
O diafragma é acoplado hidraulicamente através de um sistema preciso de engrenagem excêntrica a um motor AC de alta eficiência. A capacidade de doseamento é ajustada variando o comprimento de curso no botão de ajuste, na proporção de 1 para 10.
A gama é altamente versátil, abrangendo uma ampla faixa de fluxo e oferecendo uma diversidade de tamanhos, materiais e acessórios de cabeça doseadora. Consumidores de todo o mundo têm gozado de anos de operação sem problemas com as suas bombas DMH.
A gama DMH Grundfos é uma série de bombas robustas e extremamente resistentes para aplicações exigindo capacidade de doseamento fiável, tais como engenharia de processos.
A extremidade líquida é composta por:
|
Outras características:
|
Aplica-se apenas a bombas com certificação ATEX. A bomba doseadora DMH 25x está certificada de acordo com a diretiva ATEX RL 94/9/EC para abastecimentos operacionais não elétricos. As versões de motor EEx-e e EEx-de definidas pela Grundfos estão certificadas pelos fabricantes de acordo com as diretrizes ATEX para abastecimentos operacionais elétricos. A placa do tipo de motor é identificada de acordo com a ATEX. As bombas DMH aprovadas pela ATEX estão disponíveis numa variedade de configurações - algumas podem ser usadas para líquidos combustíveis de doseamento.
Características eletrónicas:
Aplica-se apenas a bombas com variante de controlo microprocessador eletrónico AR Etron Profi, diretamente ligado ao motor:
|
Aplica-se apenas a bombas com variante de controlo D3 ou D6:
|
Specs Table
| Controlos: | |
| Tipo de conector: | No plug |
| Tipo de variável de controlo: | Standard |
| Frequency converter: | Not prepared for VFD |
| Líquido: | |
| Líquido bombeado: | Água |
| Gama de temperatura do líquido: | 0 .. 40 °C |
| Temperatura do líquido durante operação: | 20 °C |
| Densidade: | 998.2 kg/m³ |
| Técnicos: | |

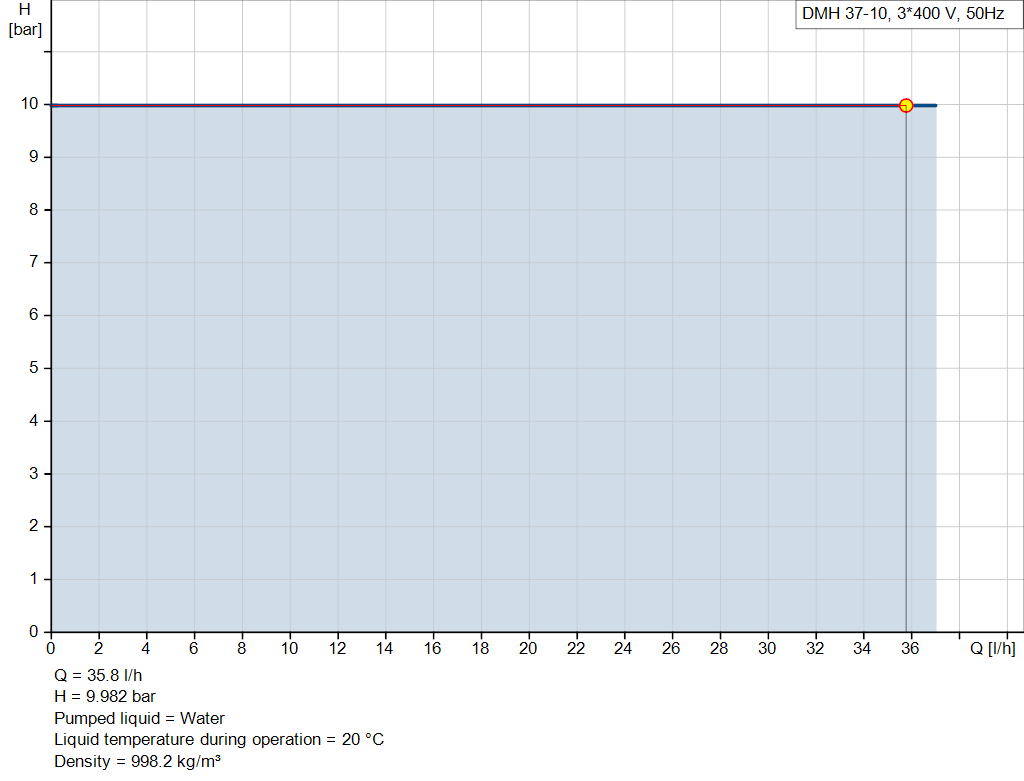

| Taxa nominal de fluxo a 50 Hz: | 37 l/h |
| Número de cabeças doseadoras: | 1 |
| Aprovações: | CE,ATEX,EAC,CNROHSEX |
| Tipo de válvula de retenção, entrada bomba 1: | Standard |
| Tipo de válvula de retenção, saída bomba 1: | Standard |
| Viscosidade máxima: | 100 mPas |
| Materiais: | |
| Corpo da bomba: | Aluminium |
| Cabeça doseadora, bomba 1: | Plastic |
| Dosing head, pump 1: | PVC |
| Entrada de esfera de válvula: | Composite |
| Outro material de entrada de esfera de válvula: | PTFE |
| Entrada do assento de válvula: | Composite |
| Outro material de entrada do assento de válvula: | PTFE |
| Qualidade do material de entrada da junta de válvula: | PTFE |
| Entrada de junta da válvula: | Composite |
| Instalação: | |
| Pressão de funcionamento máxima a 50 Hz: | 10 bar |
| Pressão de entrada máxima admissível: | 8 bar |
| Tipo de conexão de entrada: | Connection pack |
| Tipo de conexão de saída: | Connection pack |
| Dimensão da conexão de entrada: | 4/6, 6/9, 6/12, 9/12 |
| Dimensão da conexão de saída: | 4/6, 6/9, 6/12, 9/12 |
| Car. eléctricas: | |
| Entrada de alimentação P1: | 0.3 kW |
| Frequência da rede: | 50 Hz |
| Frequência máxima: | 50 Hz |
| Tensão nominal: | 3 x 230/400 V |
| Classe de protecção (IEC 34-5): | IP65 |
| Cabo incluído (Sim/Não): | N |
| Ficha de alimentação: | No plug |
| Outros: | |
| Peso líquido: | 12 kg |
| Peso bruto: | 23.3 kg |
| Volume de expedição: | 0.156 m³ |
| Deteção de fuga no diafragma: | N |
