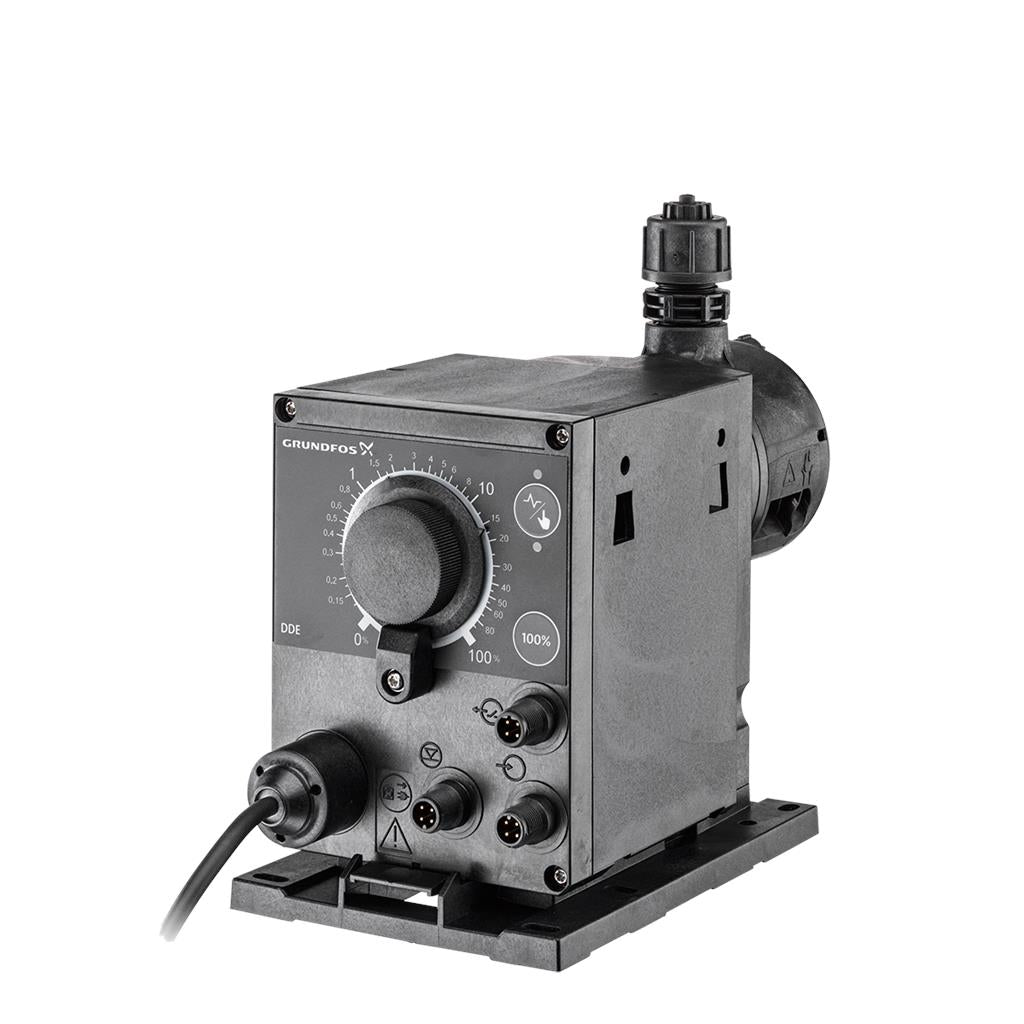

• productimage

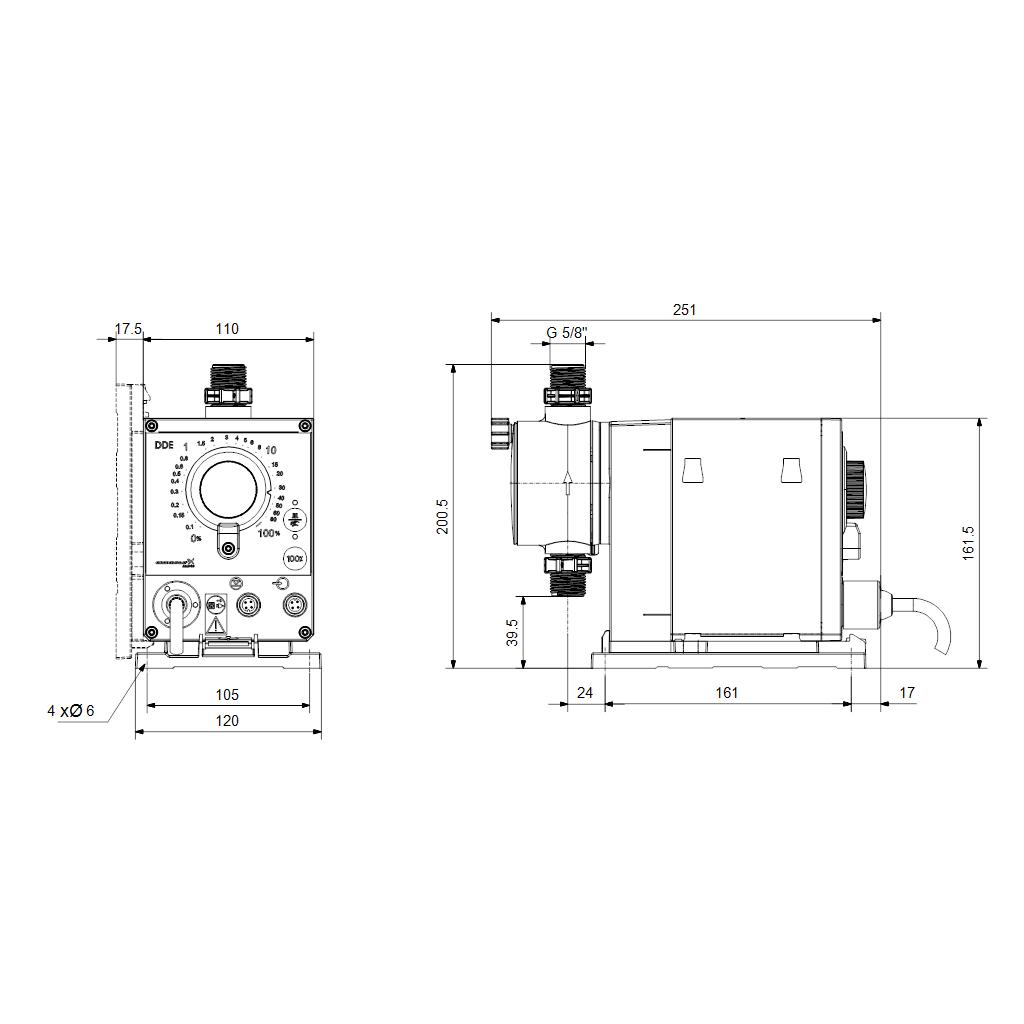

  • dimdrawingimage

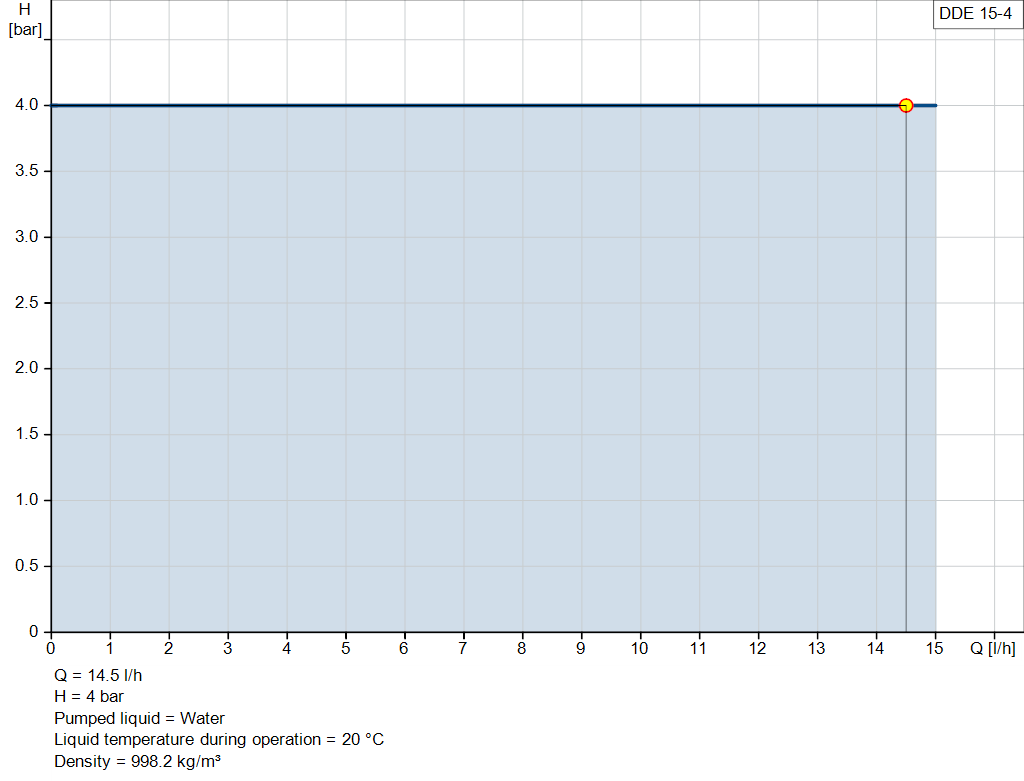

  • pumpcurve
1 3

DDE 15-4 PR-PP/E/C-X-32I002FG [98147297]

DDE 15-4 PR-PP/E/C-X-32I002FG [98147297]

Grundfos
€1.276,00 EUR
€1.595,00 EUR €1.276,00 EUR
Em promoção Esgotado
Price excluding VAT Envio calculado na finalização da compra.

A SMART Digital DDE é uma bomba doseadora compacta, com diafragma e deslocamento positivo com velocidade variável (motor passo-a-passo) e controlo electrónico inteligente com consumo mínimo de energia. A gama SMART Digital Dosing funciona a uma duração total dos cursos, assegurando uma precisão, ferragem e aspiração ideais, mesmo para líquidos desgaseificados. A duração de cada curso de descarga varia de acordo com a definição da capacidade, proporcionando um caudal de descarga contínuo e suave. A chapa de montagem de encaixe permite a instalação em três posições diferentes sem a utilização de acessórios adicionais. O caudal de doseamento pode ser ajustado através de um botão de ajuste numa escala logarítmica de 0,1 a 100%.

A cabeça doseadora é composta por:

  • diafragma revestido a PTFE quimicamente resistente, universal e de longa duração.
  • válvulas de esfera duplas para uma maior precisão de doseamento.
  • válvula de purga de ar para um arranque fácil.

Modos de funcionamento:

  • doseamento manual de 0,1 a 100%.
  • controlo de impulsos (incl. função de divisão).
Outras características:
  • tecla 100 % (capacidade máxima), por exemplo, para purga
  • chave de comutação de modo de funcionamento entre manual e impulsos.
  • LEDs de estado para impulsos e manual.
  • bloqueio mecânico para proteger a bomba contra acesso não autorizado.

Entradas/saídas de sinal:

  • entrada para impulsos, paragem externa.
  • entrada para sinal de depósito vazio.
  • 2 relés de saída livres de potencial para um máx. de 30 V CA/CC (configurável, alarme, nível baixo, sinal de curso total e impulsos)

O conjunto de instalação inclui:

  • 2 ligações de bomba (9/12).
  • uma válvula de pé (sem interruptor de nível).
  • unidade de injecção.
  • tubo de descarga em PE, de 6 m.
  • tubo de aspiração em PVC, de 2 m.
  • tubo de purga de ar em PVC, de 2 m (4/6 mm).

Specs Table

Controls:
Control variant:PR
Level control:YES
Pulse control:YES
Ext. Stop input:Yes
Output relays:Yes
Liquid:
Pumped liquid:Water
Liquid temperature range:0 .. 45 °C
Selected liquid temperature:20 °C
Density:998.2 kg/m³
Technical:
Max. Flow:15 l/h
Min flow:15.0 ml/h
Turn-down ratio:1:1000
Approvals:CE,CSA-US,EAC,RCM
Valve type:Spring-Loaded (HV-version)
Maximum viscosity at 100 %:500 mPas
Maximum viscosity in slow mode 50 %:N/A mPas
Maximum viscosity in slow mode 25 %:N/A mPas
Accuracy of repeatability:5 %
Materials:
Dosing head:PP (Polypropylene)
Valve ball:Ceramic
 Al2O3
Gasket:EPDM
Installation:
Range of ambient temperature:0 .. 45 °C
Maximum operating pressure:4 bar
Type of inlet connection:Hose
Type of outlet connection:Hose
Installation set (Yes/No):YES
Installation type:9/12 mm up to 60 l/h,13 bar
Size of inlet connection:9/12
Size of outlet connection:9/12
Max. Suction lift during operation:6 m
Max. Suction lift during priming:3 m
Electrical data:
Power input P1:19 W
Mains frequency:50 / 60 Hz
Rated voltage:1 x 100-240 V
Enclosure class (IEC 34-5):IP65 / TYPE 4X
Length of cable:1.5 m
Power plug:Schuko plug
Inrush current:25A at 230V for 2ms
Others:
Net weight:2.03 kg
Gross weight:2.63 kg
Country of origin:FR
Custom tariff no.:84135040
