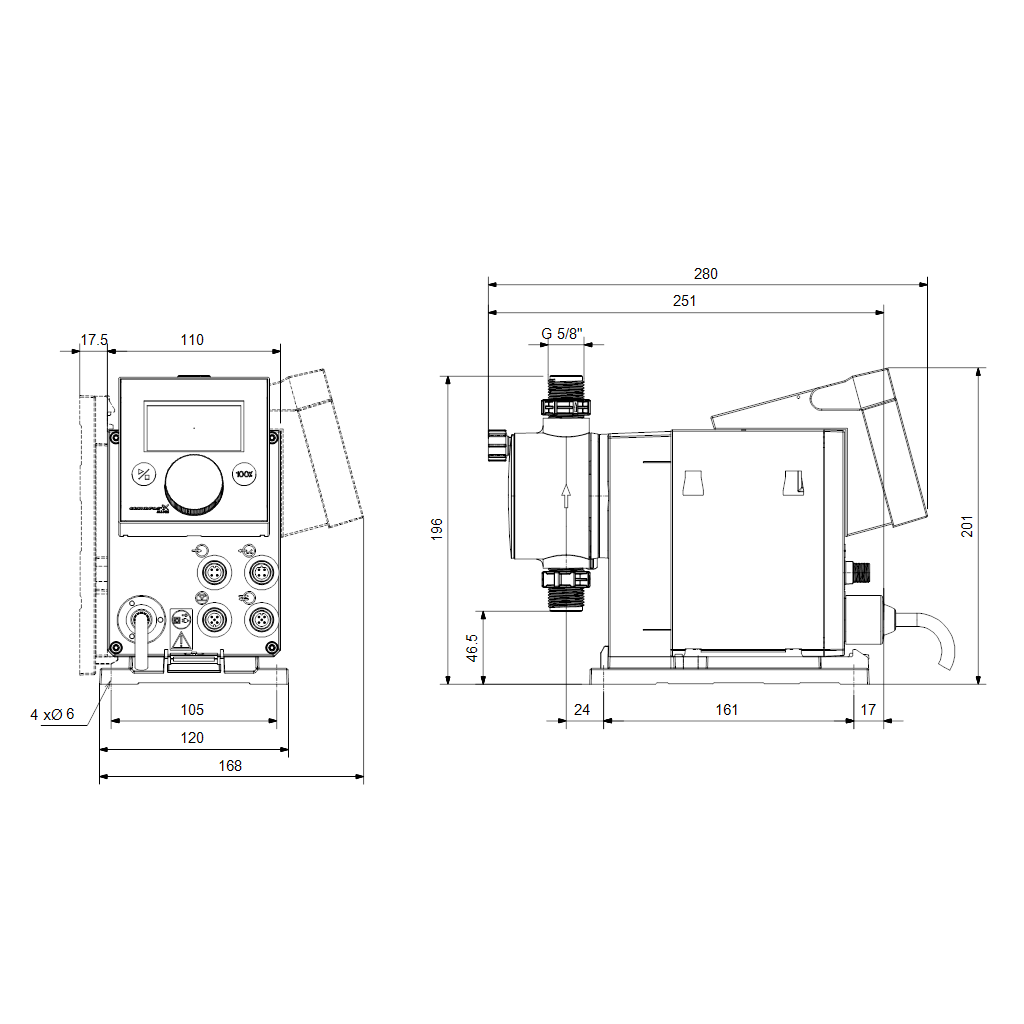

  • dimdrawingimage

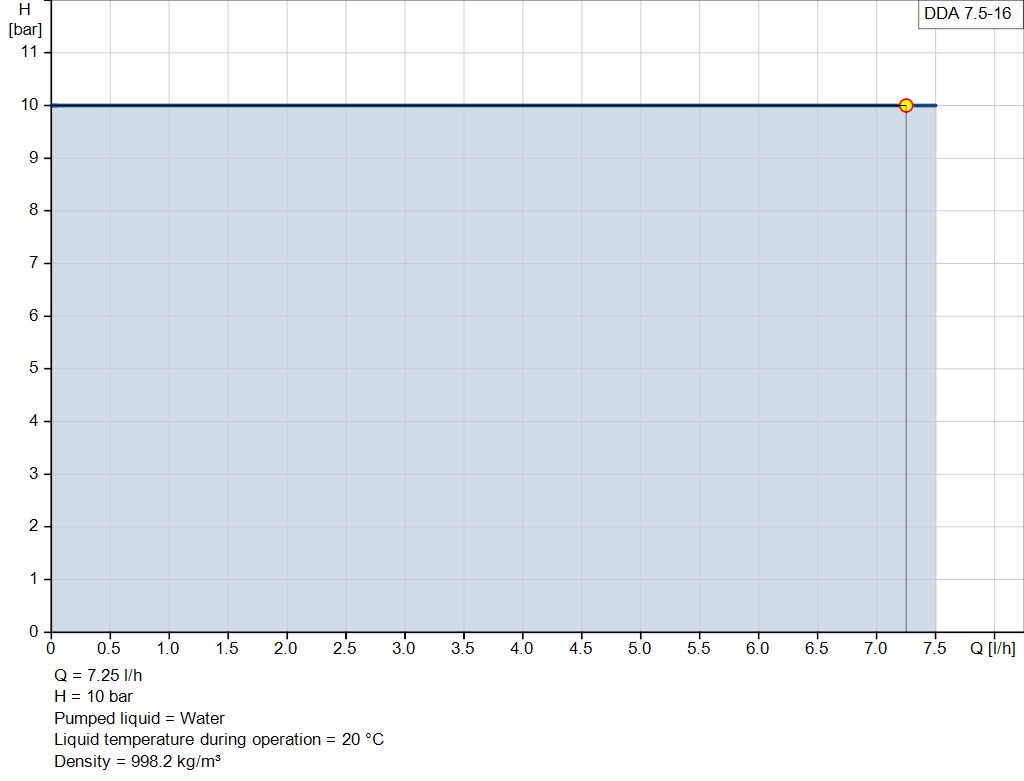

  • pumpcurve
1 3

DDA 7.5-16 FC-PVC/E/C-F-31U2U2FG [97721980]

DDA 7.5-16 FC-PVC/E/C-F-31U2U2FG [97721980]

Grundfos
€2.452,80 EUR
€3.066,00 EUR €2.452,80 EUR
Em promoção Esgotado
Price excluding VAT Envio calculado na finalização da compra.
DDA 7.5-16 FC-PVC/E/C-F-31U2U2

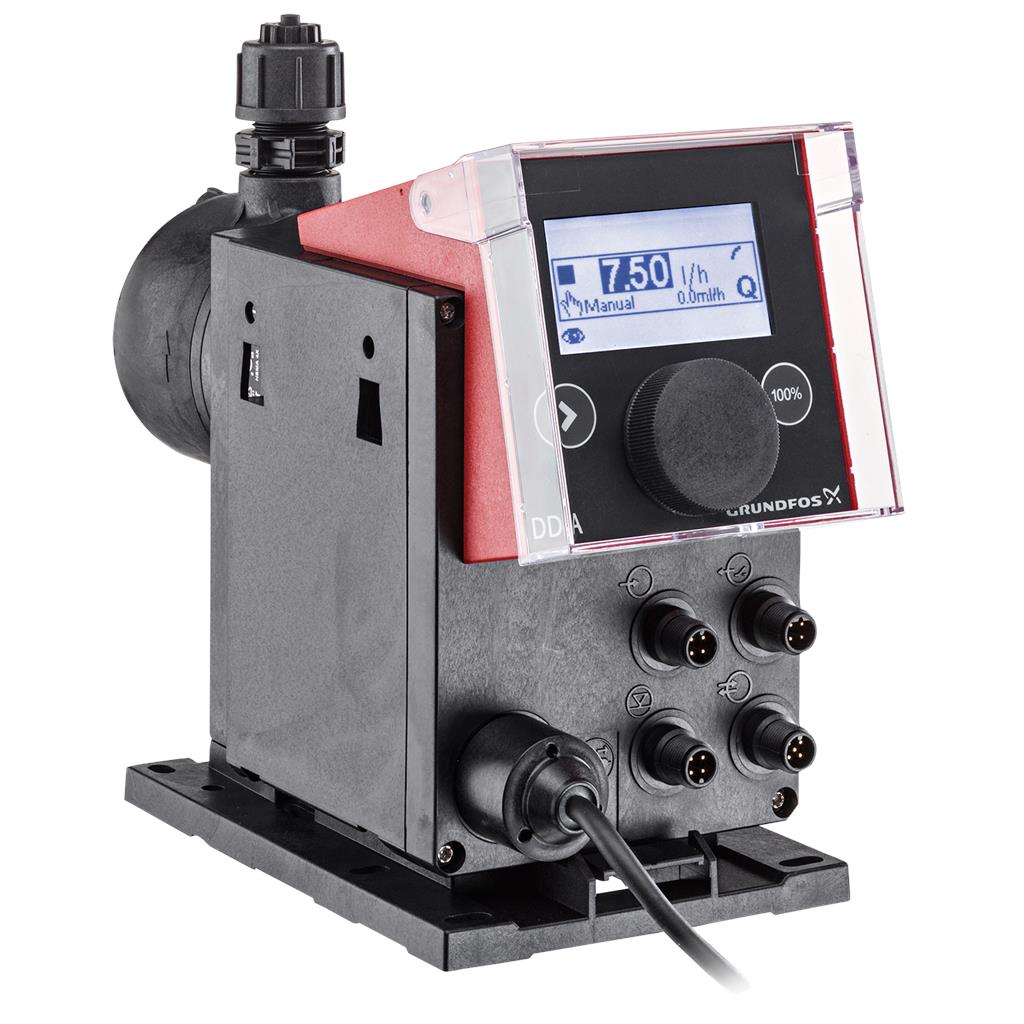

A SMART Digital DDA é uma bomba doseadora compacta, com diafragma e deslocamento positivo com velocidade variável (motor passo-a-passo) e controlo electrónico inteligente com consumo mínimo de energia. A gama SMART Digital Dosing funciona a uma duração total dos cursos, assegurando uma precisão, ferragem e aspiração ideais, mesmo para líquidos desgaseificados ou de viscosidade elevada. A duração de cada curso de descarga varia de acordo com a definição da capacidade, proporcionando um caudal de descarga ideal, contínuo e suave.

A chapa de montagem de encaixe permite a instalação em três posições diferentes sem a utilização de acessórios adicionais. O cubo de controlo pode ser facilmente colocado nas posições frontal, esquerda ou direita. A roda de selecção e o visor LC gráfico multicor retroiluminado de texto simples tornam o comissionamento e operação intuitivos. Os componentes de controlo estão protegidos por uma tampa transparente.

O sistema FlowControl (FC) com sensor detecta avarias directamente na cabeça doseadora e apresenta-as em texto simples no menu de alarme, por exemplo, bolhas de ar, rupturas nas tubagens, sobrepressão. A função integrada de medição do caudal (apenas para FCM) faz a medição do caudal efectivo, tornando a monitorização adicional e o equipamento de controlo redundantes (precisão de ± 1,5% do valor definido em caso de um processo isento de problemas). O caudal medido é apresentado e pode ser integrado no processo de controlo, por exemplo, o SCADA. Além disso, a função AutoFlowAdapt (apenas para FCM) ajusta automaticamente a velocidade da bomba de acordo com as condições do processo, para manter o caudal pretendido uniforme mesmo com, por exemplo, contrapressão variável ou formação de espuma com bolhas de ar (estratégia de desgaseificação).

A cabeça doseadora é composta por:

  • diafragma revestido a PTFE quimicamente resistente, universal e de longa duração.
  • válvulas de esfera duplas para uma maior precisão de doseamento.
  • válvula de purga de ar para um arranque fácil.
  • Sensor de pressão.

Modos de funcionamento:

  • doseamento manual em ml/h, l/h ou gph.
  • controlo de impulsos em ml/impulso (incl. função de memória).
  • controlo analógico 0/4-20 mA (ajustável à escala).
  • função de doseamento por lote com impulsos em ml, l, ou gal.
  • função de doseamento por lote com temporizador (temporizador do doseamento, ciclo ou semana).
  • Controlo Fieldbus (Genibus preparado para ProfibusDP E-box).

Outras características:

  • Purga de ar automática durante o funcionamento de reserva da bomba para evitar avarias devido a bolsas de ar.
  • SlowMode de dois passos (anticavitação), 50% (caudal máximo= 3.75 l/h) e 25% (caudal máximo= 1.88 l/h), por exemplo, para líquidos desgaseificados e de viscosidade elevada.
  • Visor de informação de serviço, mostrando quando é necessária manutenção e o número de encomenda da peça de desgaste necessária.
  • Função de bloqueio de dois passos com chave para proteger a bomba contra acesso não autorizado.
  • Função de visor adicional para informação suplementar, por exemplo, o sinal de entrada mA efectivo.
  • Contador do volume total doseado (reajustável), horas de funcionamento, etc.
  • Armazenamento e carregamento das definições personalizadas, bem como recuperação das definições de fábrica.

Entradas/saídas de sinal:

  • Entrada de impulsos, 0/4-20 mA analógico, paragem externa.
  • Entrada para sinal de nível baixo e depósito vazio.
  • Duas relés de saída livres de potencial para um máx. de 30 V CA/CC(configurável, por exemplo, alarme, sinal de cursos, doseamento da bomba, temporizador, etc.)
  • Saída analógica 0/4-20mA.
  • Interface de comunicação Fieldbus (Genibus, também para Profibus DP E-box adicional para modificação).

Specs Table

Technical:
Type key:DDA 7.5-16 FC-PVC/E/C-F-31U2U2
Max. Flow:7.5 l/h
Max. flow in slow mode 50%:3.75 l/h
Max. flow in slow mode 25%:1.88 l/h
Min flow:2.5 ml/h
Turn-down ratio:1:3000
Approvals:CE,CSA-US,NSF61,EAC,RCM
Valve type:Standard
Maximum viscosity at 100 %:50 mPas
Maximum viscosity in slow mode 50 %:1800 mPas
Maximum viscosity in slow mode 25 %:2500 mPas
Accuracy of repeatability:1 %
Materials:
Dosing head:PVC (Polyvinyl chloride)
Valve ball:Ceramic
Gasket:EPDM
Installation:
Range of ambient temperature:0 .. 45 °C
Maximum operating pressure:10 bar
Installation set (Yes/No):NO
Installation type:No installation set
Pump inlet:4/6, 6/9, 6/12, 9/12 mm
Pump outlet:4/6, 6/9, 6/12, 9/12 mm
Max. Suction lift during operation:6 m
Max. Suction lift during priming:2 m
Liquid:
Pumped liquid:Water
Liquid temperature range:0 .. 45 °C
Selected liquid temperature:20 °C
Density:998.2 kg/m³
Electrical data:
Maximum power input - P1:24 W
Mains frequency:50 / 60 Hz
Rated voltage:1 x 100-240 V
Enclosure class (IEC 34-5):IP65 / TYPE 4X
Length of cable:1.5 m
Type of cable plug:EU
Inrush current:25A at 230V for 2ms
Controls:
Control variant:FC
Level control:YES
Analog input:0/4-20 MA
Pulse control:YES
Ext. Stop input:Yes
Analog output:0/4-20 MA
Output relays:2
Bus communication:YES
Others:
Net weight:2 kg
Gross weight:3 kg
Color:RED
Country of origin:FR
Custom tariff no.:84135040
