DDA 30-4 FC-PVC/V/C-F-32I002FG

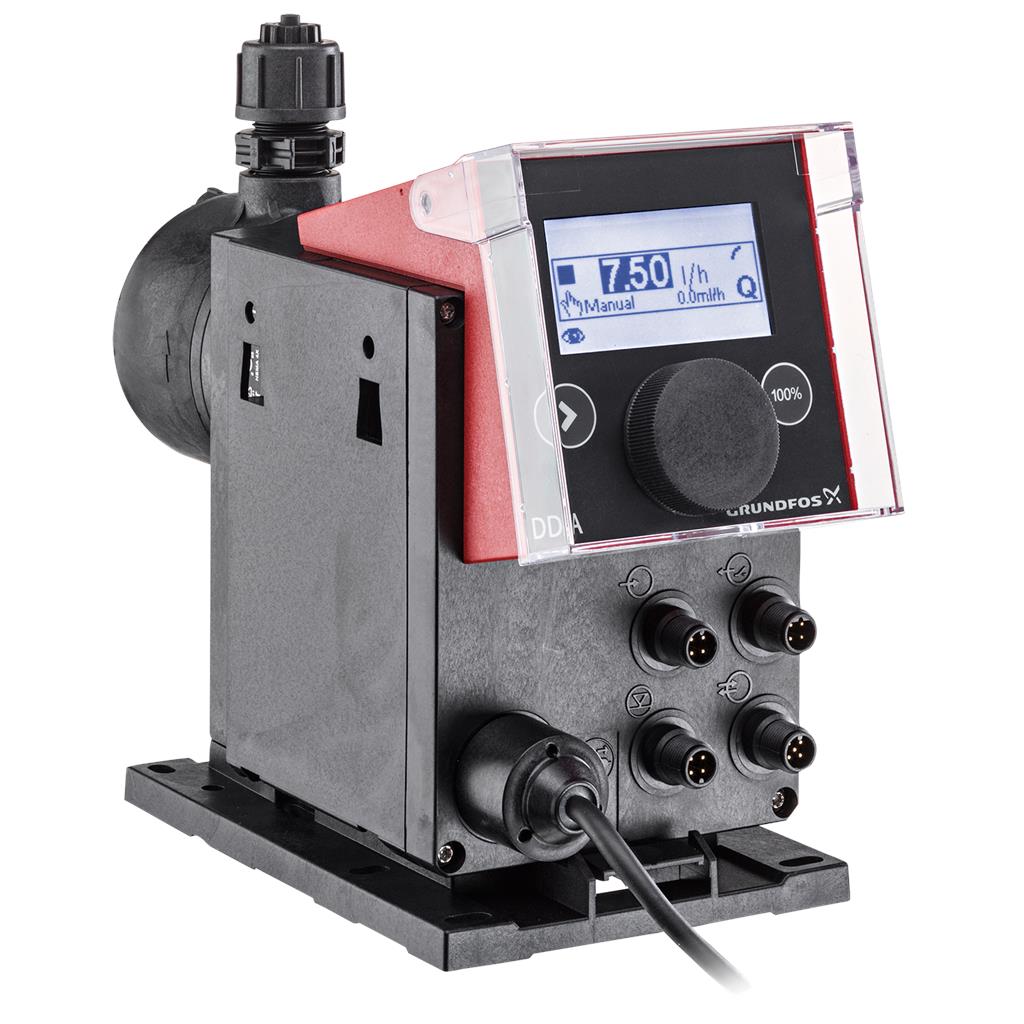

A SMART Digital DDA é uma bomba doseadora compacta, com diafragma e deslocamento positivo com velocidade variável (motor passo-a-passo) e controlo electrónico inteligente com consumo mínimo de energia. A gama SMART Digital Dosing funciona a uma duração total dos cursos, assegurando uma precisão, ferragem e aspiração ideais, mesmo para líquidos desgaseificados ou de viscosidade elevada. A duração de cada curso de descarga varia de acordo com a definição da capacidade, proporcionando um caudal de descarga contínuo e suave.
A chapa de montagem de encaixe permite a instalação em três posições diferentes sem a utilização de acessórios adicionais. O cubo de controlo pode ser facilmente colocado nas posições frontal, esquerda ou direita. A roda de selecção e o visor LC gráfico multicor retroiluminado de texto simples tornam o arranque e o funcionamento intuitivos. Os componentes de controlo estão protegidos por uma tampa transparente.
O sistema FlowControl (FC) com sensor detecta avarias directamente na cabeça doseadora e apresenta-as em texto simples no menu de alarme, por exemplo, bolhas de ar, rupturas nas tubagens, sobrepressão. A função integrada de medição do caudal (apenas para FCM) faz a medição do caudal efectivo, tornando a monitorização adicional e o equipamento de controlo redundantes (precisão de ± 1,5% do valor definido em caso de um processo isento de problemas). O caudal medido é apresentado e pode ser integrado no processo de controlo, por exemplo, o SCADA. Além disso, a função AutoFlowAdapt (apenas para FCM) ajusta automaticamente a velocidade da bomba de acordo com as condições do processo, para manter o caudal pretendido uniforme mesmo com, por exemplo, contrapressão variável ou formação de espuma com bolhas de ar (estratégia de desgaseificação).
A cabeça doseadora é composta por:
- diafragma revestido a PTFE quimicamente resistente, universal e de longa duração.
- válvulas de esfera duplas para uma maior precisão de doseamento.
- válvula de purga de ar para um arranque fácil.
- Sensor de pressão.
|
|
Modos de funcionamento:
- doseamento manual em ml/h, l/h ou gph.
- controlo de impulsos em ml/impulso (incl. função de memória).
- controlo analógico 0/4-20 mA (ajustável à escala).
- função de doseamento por lote com impulsos em ml, l, ou gal.
- função de doseamento por lote com temporizador (temporizador do doseamento, ciclo ou semana).
- Controlo Fieldbus (Genibus preparado para ProfibusDP E-box).
|
|
Outras características:
- Purga de ar automática durante o funcionamento de reserva da bomba para evitar avarias devido a bolsas de ar.
- SlowMode de dois passos (anticavitação), 50% (caudal máximo= 15 l/h) e 25% (caudal máximo= 7.5 l/h), por exemplo, para líquidos desgaseificados e de viscosidade elevada.
- Visor das informações de serviço, que apresenta a altura em que a manutenção tem de ser efectuada e o número de encomenda da peça de desgaste necessária.
- Função de bloqueio de dois passos com chave para proteger a bomba contra o acesso não autorizado.
- Função de visor adicional para informação suplementar, por exemplo, o sinal de entrada mA efectivo.
- Contador do volume total doseado (reajustável), horas de funcionamento, etc.
- Armazenamento e carregamento das definições personalizadas, bem como recuperação das definições de fábrica.
|
|
Entradas/saídas de sinal:
- Entrada de impulsos, 0/4-20 mA analógico, paragem externa.
- Entrada para sinal de nível baixo e depósito vazio.
- Duas relés de saída livres de potencial para um máx. de 30 V CA/CC(configurável, por exemplo, alarme, sinal de cursos, doseamento da bomba, temporizador, etc.)
- Saída analógica 0/4-20mA.
- Interface de comunicação Fieldbus (Genibus, também para Profibus DP E-box adicional para modificação).
|
|
O conjunto de instalação inclui:
- 2 ligações de bomba (Hose 9/12 mm 6).
- Uma válvula de pé (sem interruptor de nível).
- Unidade de injecção.
- Tubo de descarga em PE de 6 m.
- Tubo de aspiração em PVC de 2 m.
- Tubo de purga de ar em PVC de 2 m (4/6 mm).
|
|
