CRNE 10-6 A-FGJ-A-E-HQQE [99076197]

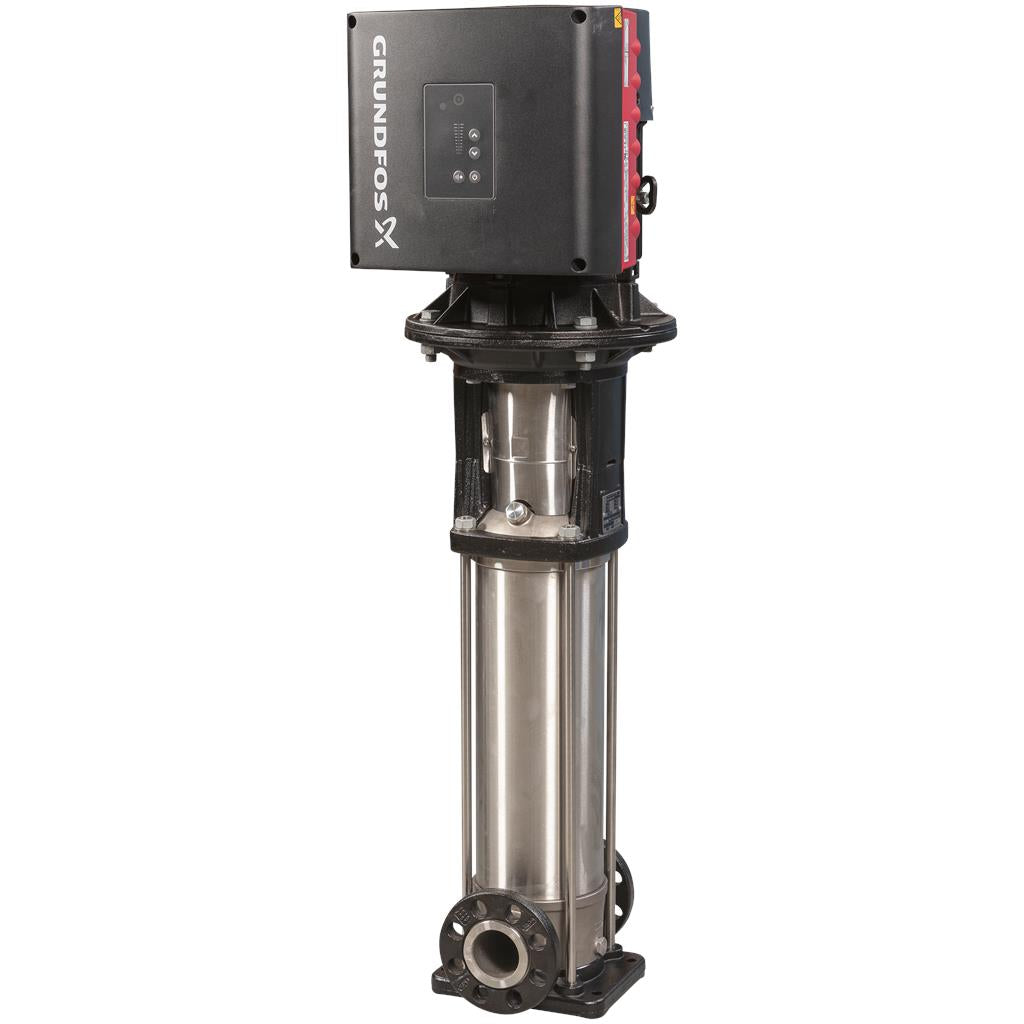

Bomba centrífuga vertical multicelular com orifícios de aspiração e descarga no mesmo nível (inline). Os materiais da bomba em contacto com o líquido são em aço inoxidável de elevada qualidade. Um empanque do tipo cartucho garante uma fiabilidade elevada, um manuseamento seguro e facilidade de manutenção e acesso. A transmissão de potência realiza-se através de um acoplamento bipartido. A ligação da tubagem é realizada através de flanges combinadas DIN-ANSI-JIS. A bomba está equipada com um motor síncrono auto-ventilado, de magneto permanente, de 3 fase(s). A classificação de eficiência do motor é IE5, em conformidade com IEC 60034-30-2. O motor inclui um conversor de frequência e um controlador PI na caixa de terminais do motor. Isto permite o controlo variável contínuo da velocidade do motor que, por sua vez, garante a adaptação do rendimento a um determinado requisito. O painel de controlo na caixa de terminais do motor possui um visor TFT de quatro polegadas, botões de pressão e o indicador Olho Grundfos (Grundfos Eye). O visor constitui um interface intuitivo e de fácil utilização para todas as funções. Os botões de pressão são utilizados para navegar na estrutura de menus para aceder aos dados da bomba e de rendimento no local e permitem a configuração do valor de ajuste necessário, bem como a configuração da bomba para funcionamento "Mín." ou "Máx." ou para "Paragem". A comunicação com a bomba também é possível através do Grundfos GO Remote (acessório). O controlo remoto permite configurações adicionais, bem como a leitura de vários parâmetros como "Valor real", "Velocidade", "Potência absorvida" e "Consumo de energia" total. O indicador do Olho Grundfos (Grundfos Eye) no painel de controlo fornece uma indicação visual do estado da bomba:

"Alimentação ligada": O motor encontra-se em funcionamento (indicadores luminosos verdes rotativos) ou não se encontra em funcionamento (indicadores luminosos verdes permanentemente acesos) "Aviso": O motor continua em funcionamento (indicadores luminosos amarelos rotativos) ou parou (indicadores luminosos amarelos permanentemente acesos) "Alarme": O motor parou (indicadores luminosos vermelhos intermitentes).

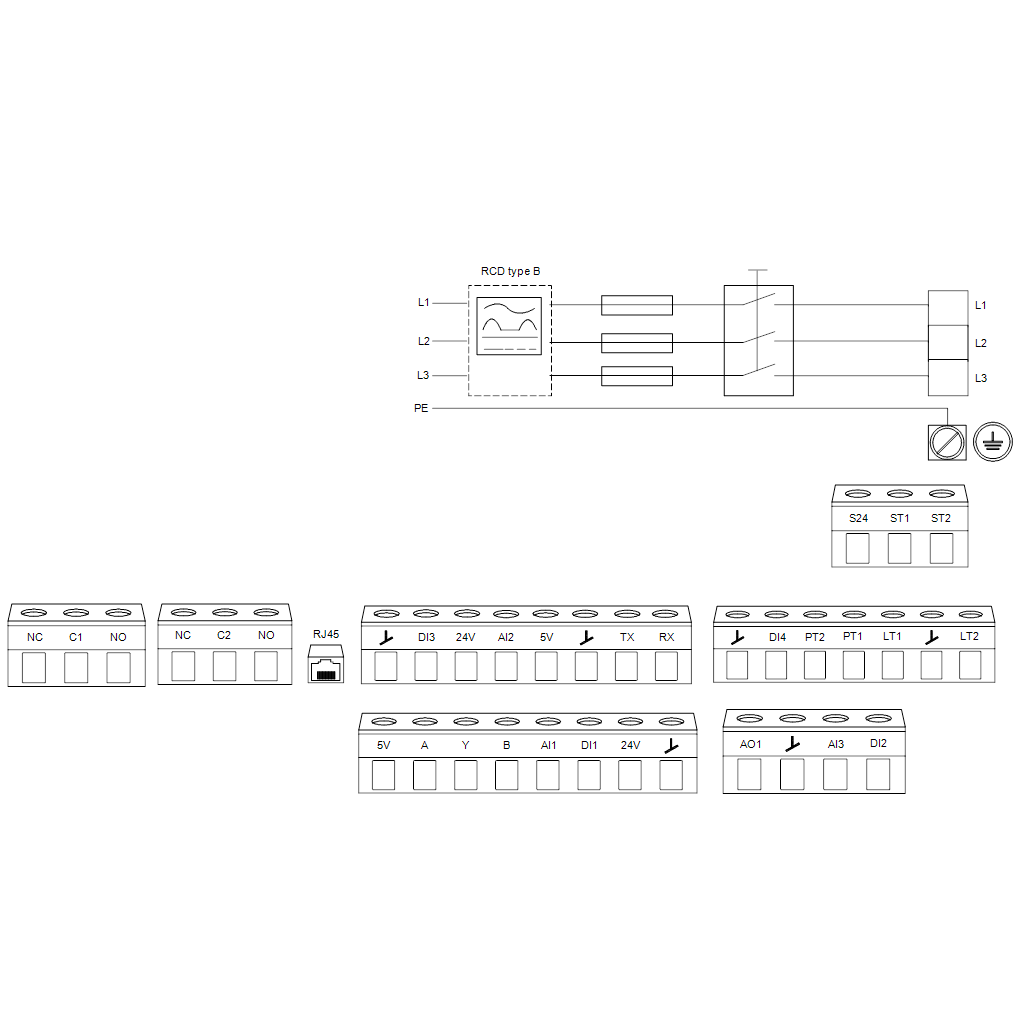

A caixa de terminais possui várias entradas e saídas que permitem a utilização do motor em aplicações avançadas que requerem muitas entradas e saídas:

duas entradas digitais dedicadas três entradas analógicas, 0(4)-20 mA, 0-5 V, 0-10 V, 0,5-3,5 V tensão de alimentação de 5 V para potenciómetro e sensor uma saída analógica, 0-10 V, 0(4)-20 mA duas entradas digitais configuráveis ou saídas em colector aberto duas entradas Pt100/Pt1000 LiqTec, entrada de sensor de protecção contra funcionamento em seco entrada e saída do Sensor Digital da Grundfos tensão de alimentação de 24 V para sensores duas saídas de relé de sinal (contactos livres de potencial) ligação GENIbus interface para módulo fieldbus CIM da Grundfos.
