CRN 5-24 S-P-T-E-HQQE [96521803]
CRN 5-24 S-P-T-E-HQQE [96521803]
Não foi possível carregar a disponibilidade de recolha

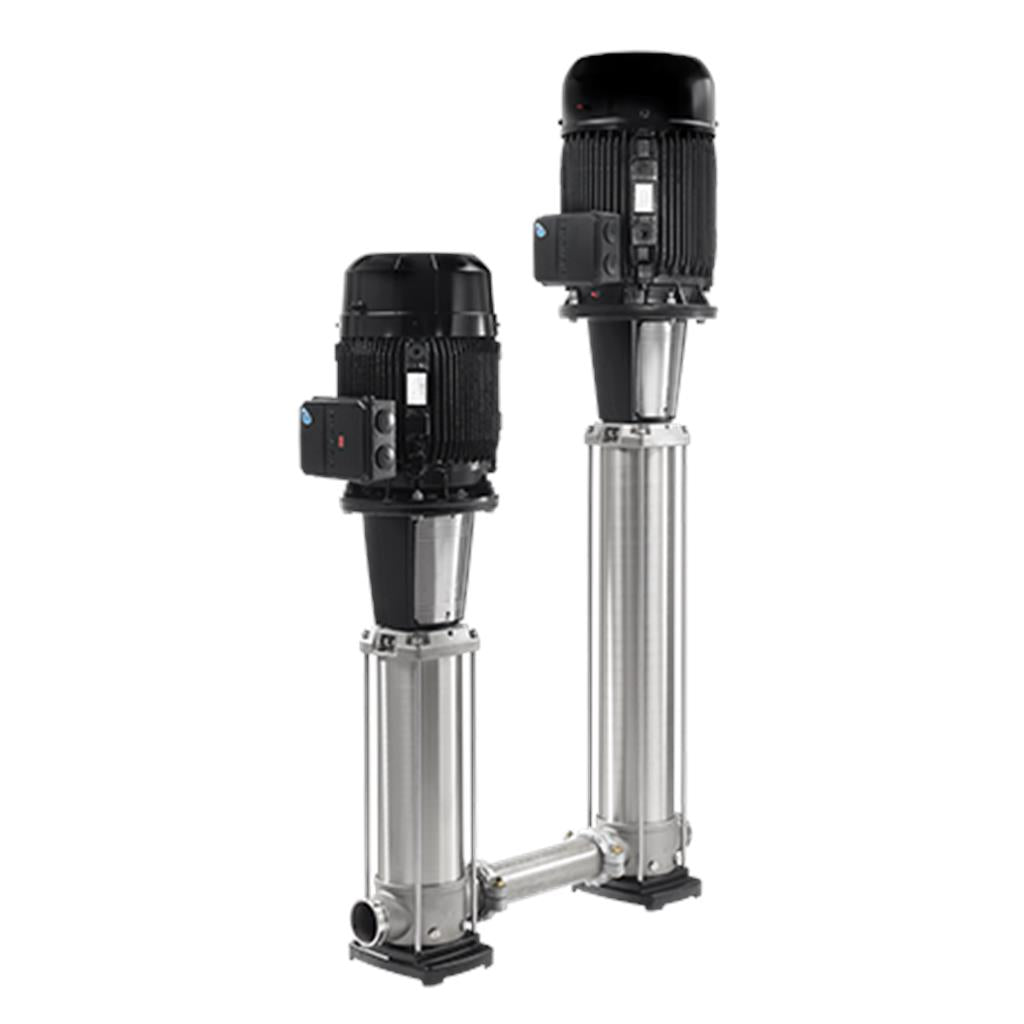

Bomba centrífuga multicelular vertical não auto-ferrante de alta pressão, com orifícios de aspiração e descarga ao mesmo nível (in-line), permitindo a instalação num sistema monotubo horizontal. O bloco de câmaras encontra-se virado ao contrário para assegurar que o empanque não é afectado pela elevada pressão de descarga da bomba. Os materiais da bomba em contacto com o líquido são em aço inoxidável de elevada qualidade. Um empanque do tipo cartucho garante uma fiabilidade elevada, o manuseamento seguro e facilidade de manutenção e acesso. A transmissão de potência realiza-se através de um acoplamento bipartido. A ligação da tubagem é realizada através de acoplamentos PJE (Victaulic®).
Specs Table
| Controlos: | |
| Frequency converter: | None |
| Líquido: | |
| Líquido bombeado: | Água |
| Gama de temperatura do líquido: | -20 .. 120 °C |
| Temperatura do líquido durante operação: | 20 °C |
| Densidade: | 998.2 kg/m³ |
| Técnicos: | |

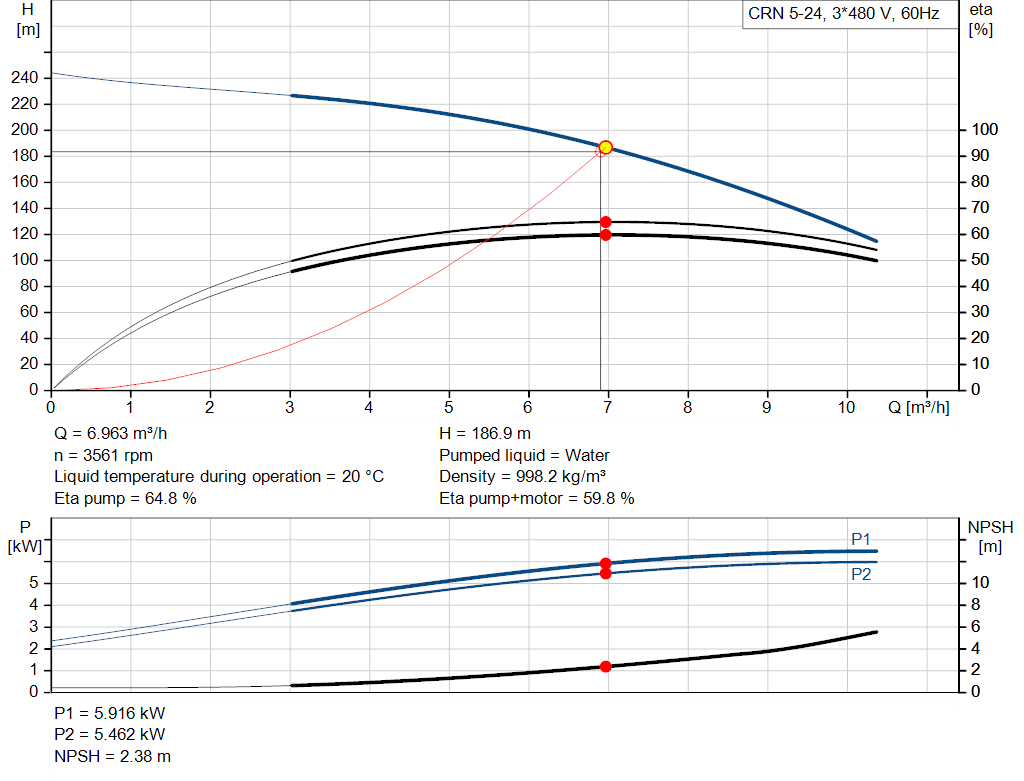

| Velocidade da bomba na qual se baseiam os dados da mesma: | 3525 rpm |
| Caudal nominal: | 6.9 m³/h |
| Altura manométrica nominal: | 183.6 m |
| Empanque de veio primário: | HQQE |
| Código de empanque do veio: | HQQE |
| Aprovações: | CE,EAC,UKCA,SEPRO |
| Aprovações para água potável: | ACS |
| Tolerância da curva: | ISO9906:2012 3B |
| Materiais: | |
| Corpo da bomba: | Aço inoxidável |
| DIN W.-Nr. 1.4408 | |
| ASTM A 351 CF 8M | |
| Impulsor: | Aço inoxidável |
| DIN W.-Nr. 1.4401 | |
| AISI 316 | |
| Instalação: | |
| Temperatura ambiente máxima: | 60 °C |
| Pressão máx. à temp. indicada: | 50 bar / 120 °C |
| 50 bar / -20 °C | |
| Tipo de conexão: | PJE |
| Dimensão da conexão: | 1 1/4 inch |
| Tamanho da flange para o motor: | FF265 |

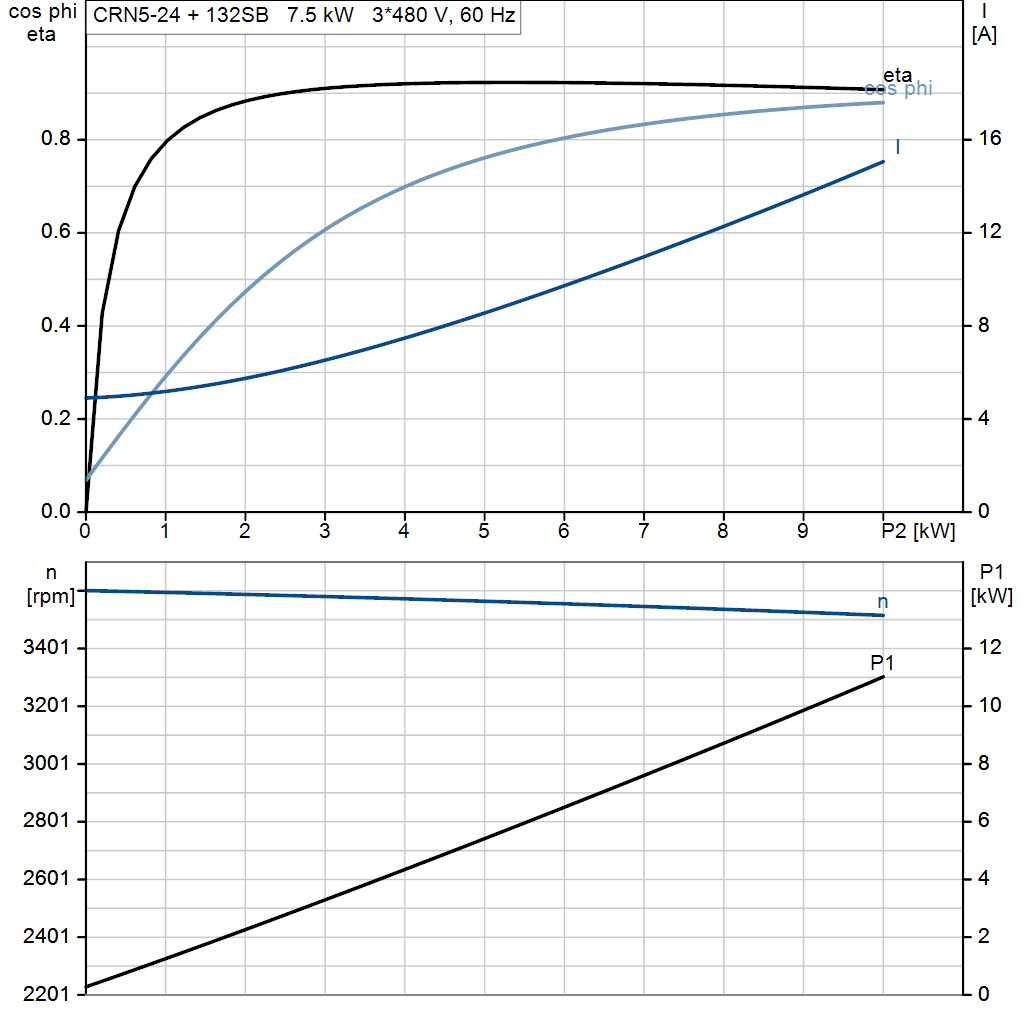

| Car. eléctricas: | |
| Motor standard: | IEC |
| Tipo de motor: | 132SB |
| Potência nominal - P2: | 7.5 kW |
| Potência (P2) requerida pela bomba: | 7.5 kW |
| Frequência da rede: | 60 Hz |
| Tensão nominal: | 3 x 400-480/690 V |
| Corrente nominal: | 13.8-12.0/8.10 A |
| Corrente de arranque: | 750-1050 % |
| Cos phi - factor de potência: | 0.88-0.82 |
| Velocidade nominal: | 3500-3530 rpm |
| Classe de eficiência IE: | NEMA Premium / IE3 60Hz |
| Eficiência do motor com carga total: | 90.2 % |
| Eficiência do motor a 3/4 de carga: | 90.9-90.7 % |
| Eficiência do motor a 1/2 carga: | 91.1-89.7 % |
| Número de pólos: | 2 |
| Classe de protecção (IEC 34-5): | 55 Dust/Jetting |
| Classe de isolamento (IEC 85): | F |
| Motor n.º: | 85908160 |
| Outros: | |
| Índice de eficiência mínima MEI ≥: | 0.57 |
| Peso líquido: | 83.1 kg |
| Peso bruto: | 107 kg |
| País de origem: | DK |
| Nº taxa aduaneira: | 84137075 |
