CRN 15-5 A-FGJ-A-V-HQQV [96523754]
CRN 15-5 A-FGJ-A-V-HQQV [96523754]
Grundfos
Preço normal
€4.517,14 EUR
Preço normal
€6.742,00 EUR
Preço de saldo
€4.517,14 EUR
Preço unitário
/
por
Price excluding VAT
Envio calculado na finalização da compra.
Não foi possível carregar a disponibilidade de recolha

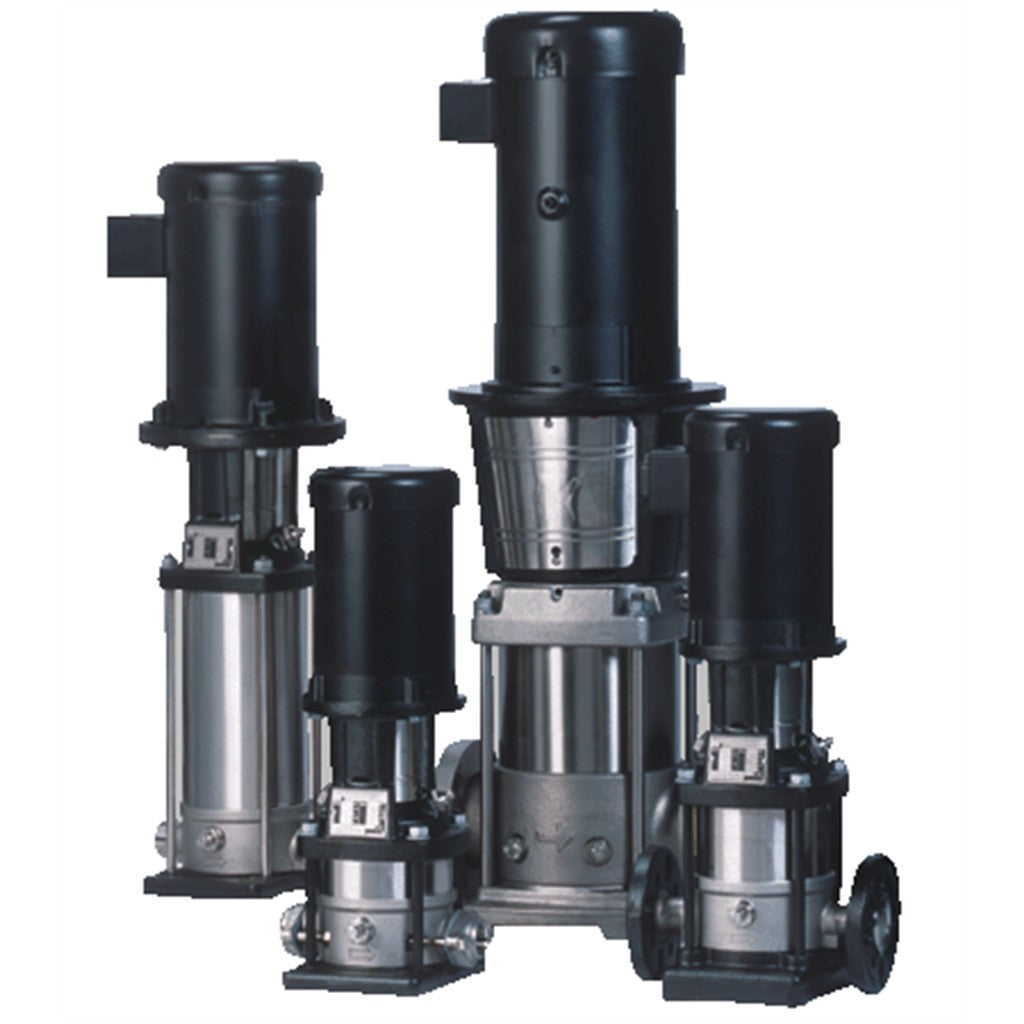

Vertical, multistage centrifugal pump with inlet and outlet ports on same the level (inline). Pump materials in contact with the liquid are in high-grade stainless steel. A cartridge shaft seal ensures high reliability, safe handling, and easy access and service. Power transmission is via a rigid split coupling. Pipe connection is via combined DIN-ANSI-JIS flanges. The pump is fitted with a 3-phase, fan-cooled asynchronous motor.
Specs Table
| Líquido: | |
| Líquido bombeado: | Água |
| Gama de temperatura do líquido: | -20 .. 90 °C |
| Temperatura do líquido durante operação: | 20 °C |
| Densidade: | 998.2 kg/m³ |
| Técnicos: | |
| Velocidade da bomba na qual se baseiam os dados da mesma: | 3470 rpm |
| Caudal nominal: | 20.5 m³/h |
| Cabeça cotada: | 77.6 m |
| Diâmetro efectivo do impulsor: | 104.8 mm |
| Orientação da bomba: | Vertical |
| Arranjo do empanque de veio: | Single |
| Empanque de veio primário: | HQQV |
| Código de empanque do veio: | HQQV |
| Aprovações: | CURUS |
| Curva de tolerância: | ISO9906:2012 3B |
| Materiais: | |
| Base: | Stainless steel |
| EN 1.4408 | |
| AISI 316 | |
| Impulsor: | Stainless steel |
| EN 1.4401 | |
| Qualidade do material do impulsor: | AISI 316 |
| Rolamento: | SIC |
| Instalação: | |
| Temperatura ambiente máxima: | 60 °C |
| Pressão máx. de funcionamento: | 25 bar |
| Pressão máx. à temp. indicada: | 25 bar / 90 °C |
| 25 bar / -20 °C | |
| Tipo de conexão: | DIN / ANSI / JIS |
| Dimensão da conexão de entrada: | DN 50 |
| 2 inch | |
| Dimensão da conexão de saída: | DN 50 |
| 2 inch | |
| Nível de pressão para conexão: | PN 25 |
| Entrada nominal de flange: | 300 lb |
| Dimensão de flange para motor: | 213TC |
| Car. eléctricas: | |
| Motor standard: | NEMA |
| Tipo de motor: | 132FA |
| Potência nominal - P2: | 7.5 kW |
| Potência (P2) requerida pela bomba: | 7.5 kW |
| Frequência da rede: | 60 Hz |
| Tensão nominal: | 3 x 208-230YY/460Y V |
| Factor de serviço: | 1.15 |
| Corrente nominal: | 26,5-24,6/12,4 A |
| Corrente de arranque: | 680-900 % |
| Cos phi - factor de potência: | 0.87 |
| Velocidade nominal: | 3480-3500 rpm |
| Classe de eficiência IE: | NEMA Premium / IE3 60Hz |
| Eficiência do motor com carga total: | 90.0-90.2 % |
| Eficiência do motor a 3/4 de carga: | 90.9-90.7 % |
| Eficiência do motor a 1/2 carga: | 91.4-89.7 % |
| Número de pólos: | 2 |
| Classe de protecção (IEC 34-5): | 55 Dust/Jetting |
| Classe de isolamento (IEC 85): | F |
| Motor n.º: | 85903410 |
| Controlos: | |
| Frequency converter: | None |
| Outros: | |
| Índice de eficiência mínima, MEI: | 0.70 |
| Índice energético CL de bomba DOE: | 0.91 |
| Peso líquido: | 97 kg |
| Peso bruto: | 104 kg |
| Volume de expedição: | 0.285 m³ |
