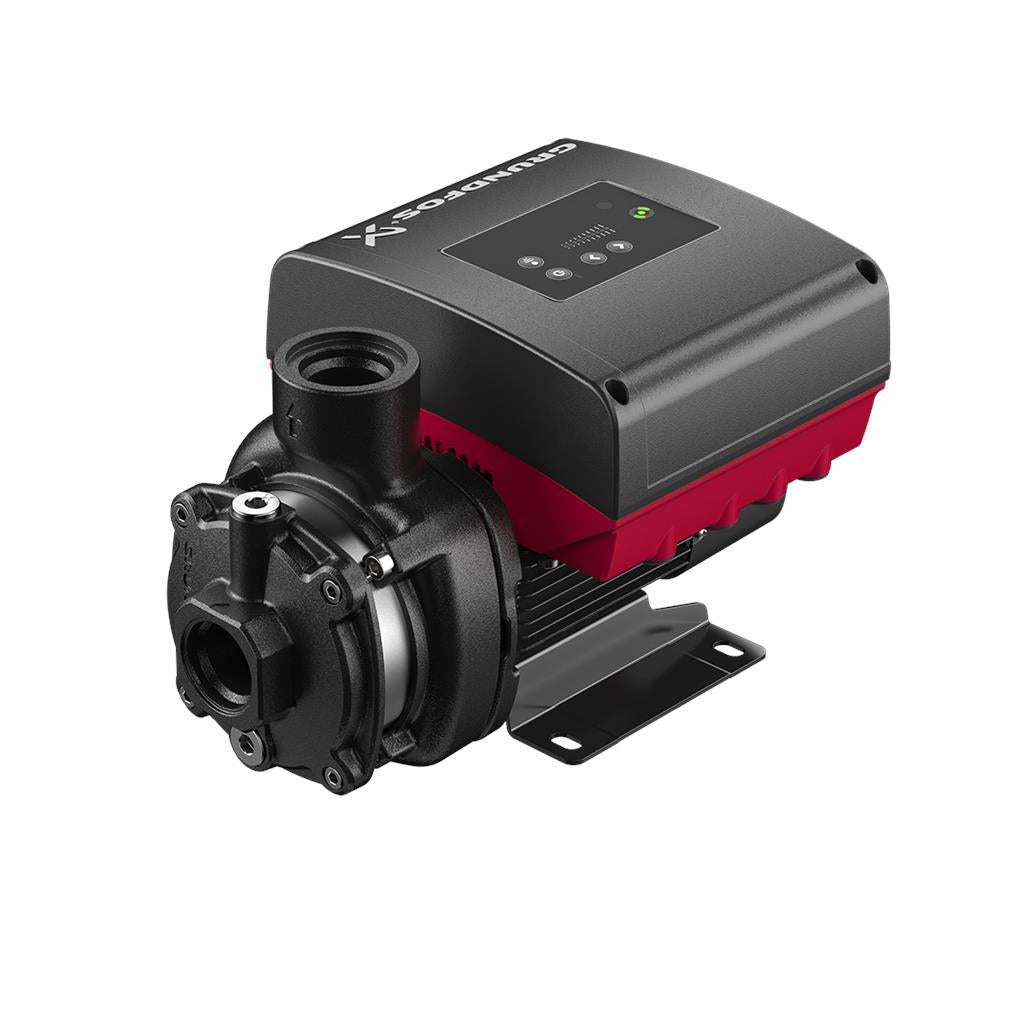

CME 1-3 A-R-A-E-AQQE S-A-D-N [98394853]

Bomba centrífuga multicelular horizontal compacta, de aspiração axial, fiável com orifício de aspiração axial e bocal de saída radial. O veio, os impulsores e as câmaras são em aço inoxidável. As peças de entrada e descarga são em ferro fundido. O empanque mecânico é um vedante O-ring não equilibrado, de design especial. A ligação da tubagem é realizada através de roscas de tubo Whitworth internas, Rp (ISO 7/1). A bomba está equipada com um motor síncrono auto-ventilado, de magneto permanente, de 3 fase(s). A classificação de eficiência do motor é IE5, em conformidade com IEC 60034-30-2. O motor inclui um conversor de frequência e um controlador PI na caixa de terminais do motor. Isto permite o controlo variável contínuo da velocidade do motor que, por sua vez, garante a adaptação do rendimento a um determinado requisito. Um painel de controlo na caixa de terminais do motor permite a configuração do valor de ajuste necessário, bem como a configuração da bomba para funcionamento "Mín." ou "Máx." ou para "Paragem". O indicador do Olho Grundfos (Grundfos Eye) no painel de controlo fornece uma indicação visual do estado da bomba:

"Alimentação ligada": O motor encontra-se em funcionamento (indicadores luminosos verdes rotativos) ou não se encontra em funcionamento (indicadores luminosos verdes permanentemente acesos) "Aviso": O motor continua em funcionamento (indicadores luminosos amarelos rotativos) ou parou (indicadores luminosos amarelos permanentemente acesos) "Alarme": O motor parou (indicadores luminosos vermelhos intermitentes).

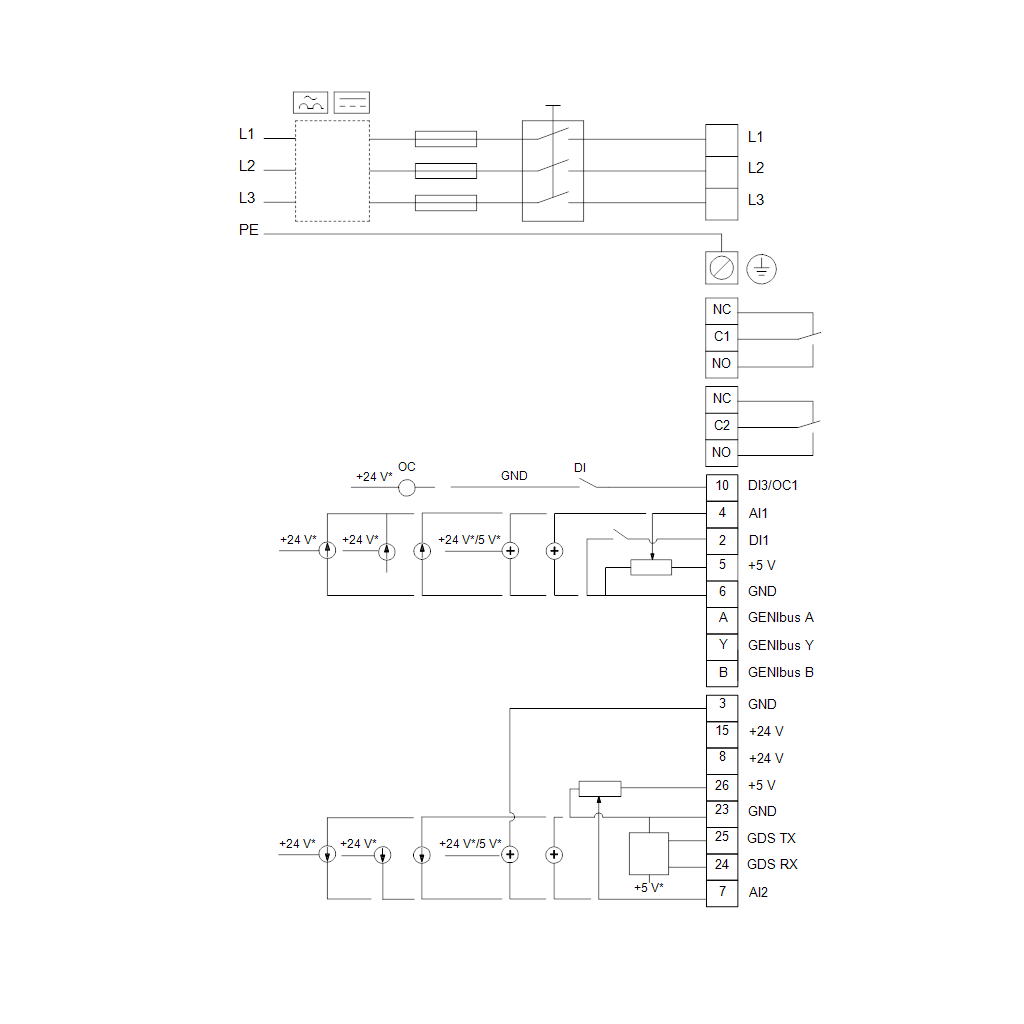

A comunicação com a bomba é possível através do Grundfos GO Remote (acessório). O controlo remoto permite configurações adicionais, bem como a leitura de vários parâmetros como "Valor real", "Velocidade", "Potência absorvida" e "Consumo de energia" total. A caixa de terminais possui terminais para as seguintes ligações:

uma entrada digital dedicada duas entradas analógicas, 0(4)-20 mA, 0-5 V, 0-10 V, 0,5 - 3,5 V tensão de alimentação de 5 V para potenciómetro e sensor uma entrada digital configurável ou saída em coletor aberto entrada e saída do Sensor Digital da Grundfos tensão de alimentação de 24 V para sensores duas saídas de relé de sinal (contactos livres de potencial) ligação GENIbus interface para módulo fieldbus CIM da Grundfos.
